Schneider Distribution

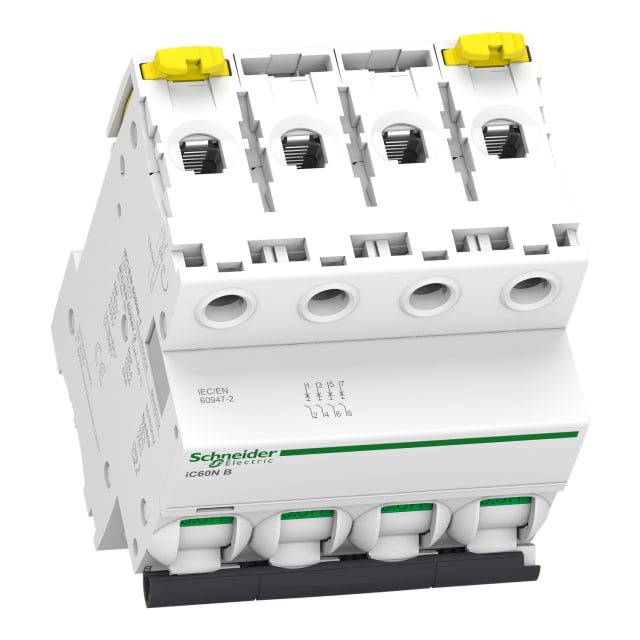

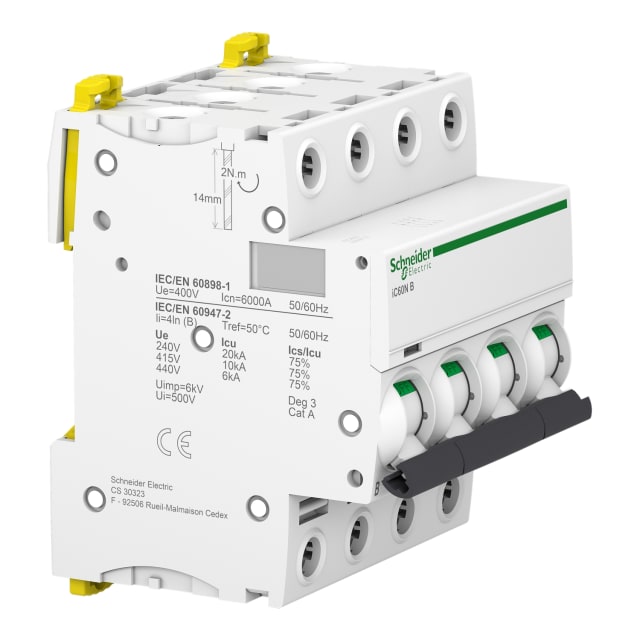

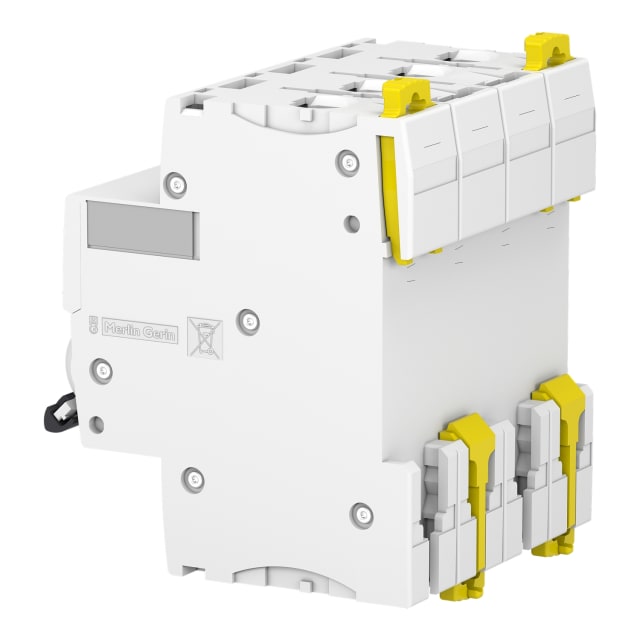

Disjoncteur modulaire 4P 25A courbe B iC60N A9F78425

Marque : Schneider Distribution Série : Acti9 iC60 EAN : 3606480092985 SKU : 4107760 Réf. fabricant : A9F78425

Disjoncteur modulaire quadripolaire 4P 25 A courbe B Acti9 iC60N, conçu pour la protection des circuits en 400 V AC/DC, avec pouvoir de coupure 6 kA et montage en tableau 4 modules.

128.58€ HTVA

Par 1 pièce

8 en stock

8 en stock

Quantité Prix HTVA Remise
0-2 128.58€ 0%
3-5 126.01€ 2%
6-10 124.72€ 3%
11+ 123.44€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Courbe de déclenchement Disponibilité Prix HTVA
4107760 Réf. 4107760 Disjoncteur modulaire 4P 25A courbe B iC60N A9F78425 Modèle sélectionné
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
B
4 25 A B En stock 128.58€ HTVA par 1 pièce En stock
4106549 Réf. 4106549 Disjoncteur modulaire 2P 16A courbe C A9F79216
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
C
2 16 A C En stock 33.03€ HTVA par 1 pièce En stock
4106550 Réf. 4106550 Disjoncteur miniature 2P 20A courbe C 6kA A9F79220
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
C
2 20 A C En stock 33.03€ HTVA par 1 pièce En stock
4107595 Réf. 4107595 Disjoncteur miniature 1P 6A courbe C A9F79106
Nombre de pôles (total)
1
Courant nominal
6 A
Courbe de déclenchement
C
1 6 A C En stock 22.05€ HTVA par 1 pièce En stock
4107596 Réf. 4107596 Disjoncteur modulaire 1P 10A courbe C A9F79110
Nombre de pôles (total)
1
Courant nominal
10 A
Courbe de déclenchement
C
1 10 A C En stock 22.05€ HTVA par 1 pièce En stock
4107597 Réf. 4107597 Disjoncteur modulaire iC60N 1P 16A courbe C A9F79116
Nombre de pôles (total)
1
Courant nominal
16 A
Courbe de déclenchement
C
1 16 A C En stock 21.51€ HTVA par 1 pièce En stock
4107598 Réf. 4107598 Disjoncteur modulaire 1P 20A courbe C A9F79120
Nombre de pôles (total)
1
Courant nominal
20 A
Courbe de déclenchement
C
1 20 A C En stock 21.51€ HTVA par 1 pièce En stock
4107604 Réf. 4107604 Disjoncteur modulaire 2P 6A courbe C iC60N A9F79206
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
C
2 6 A C En stock 39.73€ HTVA par 1 pièce En stock
4107605 Réf. 4107605 Disjoncteur modulaire 2P 10A courbe C A9F79210
Nombre de pôles (total)
2
Courant nominal
10 A
Courbe de déclenchement
C
2 10 A C En stock 36.11€ HTVA par 1 pièce En stock
4107606 Réf. 4107606 Disjoncteur modulaire 2P 25A courbe C iC60N A9F79225
Nombre de pôles (total)
2
Courant nominal
25 A
Courbe de déclenchement
C
2 25 A C En stock 43.55€ HTVA par 1 pièce En stock
4107607 Réf. 4107607 Disjoncteur miniature bipolaire 32A courbe C A9F79232
— — — En stock 46.34€ HTVA par 1 pièce En stock
4107608 Réf. 4107608 Disjoncteur 2P 40A courbe C iC60N A9F79240
— — — En stock 56.07€ HTVA par 1 pièce En stock
4107609 Réf. 4107609 Disjoncteur miniature 2P 50A courbe C iC60N A9F79250
Nombre de pôles (total)
2
Courant nominal
50 A
Courbe de déclenchement
C
2 50 A C En stock 80.05€ HTVA par 1 pièce En stock
4107610 Réf. 4107610 Disjoncteur miniature 2P 63A courbe C iC60N A9F79263
Nombre de pôles (total)
2
Courant nominal
63 A
Courbe de déclenchement
C
2 63 A C En stock 95.25€ HTVA par 1 pièce En stock
4107611 Réf. 4107611 Disjoncteur triphasé 3 pôles 6A courbe C A9F79306
Nombre de pôles (total)
3
Courant nominal
6 A
Courbe de déclenchement
C
3 6 A C En stock 66.39€ HTVA par 1 pièce En stock
4107612 Réf. 4107612 Disjoncteur tripolaire 10A courbe C iC60N A9F79310
Nombre de pôles (total)
3
Courant nominal
10 A
Courbe de déclenchement
C
3 10 A C En stock 69.04€ HTVA par 1 pièce En stock
4107613 Réf. 4107613 Disjoncteur modulaire triphasé 16A courbe C A9F79316
Nombre de pôles (total)
3
Courant nominal
16 A
Courbe de déclenchement
C
3 16 A C En stock 64.70€ HTVA par 1 pièce En stock
4107614 Réf. 4107614 Disjoncteur tripolaire 20A courbe C iC60N A9F79320
Nombre de pôles (total)
3
Courant nominal
20 A
Courbe de déclenchement
C
3 20 A C En stock 64.70€ HTVA par 1 pièce En stock
4107615 Réf. 4107615 Disjoncteur miniature triphasé 25A courbe C A9F79325
Nombre de pôles (total)
3
Courant nominal
25 A
Courbe de déclenchement
C
3 25 A C En stock 66.39€ HTVA par 1 pièce En stock
4107616 Réf. 4107616 Disjoncteur modulaire 3 pôles 32A courbe C A9F79332
Nombre de pôles (total)
3
Courant nominal
32 A
Courbe de déclenchement
C
3 32 A C En stock 69.04€ HTVA par 1 pièce En stock
4107617 Réf. 4107617 Disjoncteur modulaire tripolaire 40 A courbe C A9F79340
Nombre de pôles (total)
3
Courant nominal
40 A
Courbe de déclenchement
C
3 40 A C En stock 82.75€ HTVA par 1 pièce En stock
4107618 Réf. 4107618 Disjoncteur tripolaire 50A courbe C iC60N A9F79350
Nombre de pôles (total)
3
Courant nominal
50 A
Courbe de déclenchement
C
3 50 A C Rupture de stock 120.09€ HTVA par 1 pièce Rupture de stock
4107619 Réf. 4107619 Disjoncteur tripolaire 63A courbe C iC60N A9F79363
Nombre de pôles (total)
3
Courant nominal
63 A
Courbe de déclenchement
C
3 63 A C En stock 131.09€ HTVA par 1 pièce En stock
4107620 Réf. 4107620 Disjoncteur tétrapolaire 6A courbe C iC60N A9F79406
Nombre de pôles (total)
4
Courant nominal
6 A
Courbe de déclenchement
C
4 6 A C En stock 87.55€ HTVA par 1 pièce En stock
4107621 Réf. 4107621 Disjoncteur miniature 4 pôles 10A courbe C A9F79410
Nombre de pôles (total)
4
Courant nominal
10 A
Courbe de déclenchement
C
4 10 A C En stock 91.05€ HTVA par 1 pièce En stock
4107622 Réf. 4107622 Disjoncteur 4 pôles 16A courbe C A9F79416
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
C
4 16 A C En stock 79.18€ HTVA par 1 pièce En stock
4107623 Réf. 4107623 Disjoncteur miniature 4P 20A courbe C iC60N A9F79420
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
C
4 20 A C En stock 79.18€ HTVA par 1 pièce En stock
4107624 Réf. 4107624 Disjoncteur modulaire 4P 25A courbe C iC60N A9F79425
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
C
4 25 A C En stock 88.80€ HTVA par 1 pièce En stock
4107625 Réf. 4107625 Disjoncteur miniature 4P 32A courbe C A9F79432
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
C
4 32 A C En stock 79.33€ HTVA par 1 pièce En stock
4107626 Réf. 4107626 Disjoncteur tétrapolaire 40A courbe C iC60N A9F79440
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
C
4 40 A C En stock 105.37€ HTVA par 1 pièce En stock
4107627 Réf. 4107627 Disjoncteur 4 pôles 50A courbe C iC60N A9F79450
Nombre de pôles (total)
4
Courant nominal
50 A
Courbe de déclenchement
C
4 50 A C En stock 160.17€ HTVA par 1 pièce En stock
4107628 Réf. 4107628 Disjoncteur miniature 4P 63A courbe C Acti9 iC60N A9F79463
Nombre de pôles (total)
4
Courant nominal
63 A
Courbe de déclenchement
C
4 63 A C En stock 163.63€ HTVA par 1 pièce En stock
4107729 Réf. 4107729 Disjoncteur miniature 1P 6A courbe B iC60N A9F78106
Nombre de pôles (total)
1
Courant nominal
6 A
Courbe de déclenchement
B
1 6 A B En stock 27.38€ HTVA par 1 pièce En stock
4107730 Réf. 4107730 Disjoncteur miniature 1P 10A courbe B iC60N A9F78110
Nombre de pôles (total)
1
Courant nominal
10 A
Courbe de déclenchement
B
1 10 A B En stock 26.33€ HTVA par 1 pièce En stock
4107732 Réf. 4107732 Disjoncteur miniature 1P 20A courbe B A9F78120
Nombre de pôles (total)
1
Courant nominal
20 A
Courbe de déclenchement
B
1 20 A B En stock 28.18€ HTVA par 1 pièce En stock
4107738 Réf. 4107738 Disjoncteur miniature 2P 6A courbe B iC60N A9F78206
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
B
2 6 A B En stock 55.64€ HTVA par 1 pièce En stock
4107739 Réf. 4107739 Disjoncteur miniature 2P 10A courbe B A9F78210
Nombre de pôles (total)
2
Courant nominal
10 A
Courbe de déclenchement
B
2 10 A B En stock 55.64€ HTVA par 1 pièce En stock
4107740 Réf. 4107740 Disjoncteur miniature 2 pôles 16A courbe B A9F78216
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
B
2 16 A B En stock 55.64€ HTVA par 1 pièce En stock
4107741 Réf. 4107741 Disjoncteur modulaire iC60N 2P 20A courbe B A9F78220
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
B
2 20 A B En stock 55.64€ HTVA par 1 pièce En stock
4107748 Réf. 4107748 Disjoncteur tripolaire 10A courbe B iC60N A9F78310
Nombre de pôles (total)
3
Courant nominal
10 A
Courbe de déclenchement
B
3 10 A B En stock 85.53€ HTVA par 1 pièce En stock
4107749 Réf. 4107749 Disjoncteur miniature tripolaire 16A courbe B A9F78316
Nombre de pôles (total)
3
Courant nominal
16 A
Courbe de déclenchement
B
3 16 A B En stock 81.21€ HTVA par 1 pièce En stock
4107757 Réf. 4107757 Disjoncteur miniature 4P 10A courbe B A9F78410
Nombre de pôles (total)
4
Courant nominal
10 A
Courbe de déclenchement
B
4 10 A B En stock 130.09€ HTVA par 1 pièce En stock
4107758 Réf. 4107758 Disjoncteur miniature 4 pôles 16A courbe B A9F78416
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
B
4 16 A B En stock 124.27€ HTVA par 1 pièce En stock
4107759 Réf. 4107759 Disjoncteur miniature 4P 20A courbe B iC60N A9F78420
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
B
4 20 A B En stock 131.83€ HTVA par 1 pièce En stock
4107761 Réf. 4107761 Disjoncteur modulaire 4 pôles 32A courbe B A9F78432
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
B
4 32 A B En stock 126.76€ HTVA par 1 pièce En stock
4107762 Réf. 4107762 Disjoncteur 4P 40A courbe B iC60N A9F78440
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
B
4 40 A B En stock 157.95€ HTVA par 1 pièce En stock
4107764 Réf. 4107764 Disjoncteur modulaire 4 pôles 63A courbe B A9F78463
Nombre de pôles (total)
4
Courant nominal
63 A
Courbe de déclenchement
B
4 63 A B En stock 275.39€ HTVA par 1 pièce En stock
6033898 Réf. 6033898 Disjoncteur modulaire 1P+N 16A courbe C A9F79616
— — — En stock 34.61€ HTVA par 1 pièce En stock
6033901 Réf. 6033901 Disjoncteur modulaire 1P+N 32A courbe C iC60N A9F79632
Nombre de pôles (total)
2
Courant nominal
32 A
Courbe de déclenchement
C
2 32 A C Sur commande 45.77€ HTVA par 1 pièce Sur commande

Disjoncteur modulaire 4P 25A courbe B pour la protection des circuits triphasés avec neutre

Ce disjoncteur modulaire 4P 25A courbe B de la gamme Acti9 iC60N est conçu pour protéger efficacement les circuits contre les surcharges et les courts-circuits. Avec ses 4 pôles protégés, il convient aux installations nécessitant une coupure quadripolaire, notamment en distribution triphasée avec coupure simultanée des conducteurs actifs. Son calibre 25 A en fait une solution adaptée aux départs de tableaux et aux circuits de puissance modérée demandant une protection précise et nette.

Courbe B : un déclenchement adapté aux charges à faible courant d’appel

La courbe de déclenchement B est particulièrement indiquée pour les circuits où les pointes de courant au démarrage restent limitées. Elle convient donc aux lignes alimentant des usages classiques, résistifs ou faiblement inductifs, lorsque l’on recherche une protection réactive sur les surintensités. Ce positionnement permet de sécuriser l’installation tout en conservant une bonne sélectivité d’usage dans les tableaux de distribution.

Pouvoir de coupure 6 kA selon EN 60898 et jusqu’à 10 kA selon IEC 60947-2

Ce modèle offre un pouvoir de coupure assigné de 6 kA à 230/400 V selon EN 60898, ainsi qu’un Icu de 10 kA à 400 V selon IEC 60947-2. Il peut ainsi être intégré aussi bien dans des environnements de distribution classiques que dans des applications nécessitant une tenue renforcée face aux défauts de court-circuit. Sa classe de limitation énergétique 3 contribue également à réduire les contraintes thermiques et dynamiques transmises aux équipements situés en aval.

Format modulaire 4 pas pour une intégration propre sur rail DIN

Avec une largeur de 4 modules, ce disjoncteur s’intègre facilement dans les coffrets et tableaux modulaires. Son montage sur rail DIN simplifie l’installation et le remplacement lors des opérations d’équipement ou de maintenance. Ce format compact est un avantage concret pour conserver une implantation lisible dans le tableau, tout en protégeant quatre pôles dans un encombrement maîtrisé.

Confort d’exploitation avec indicateurs mécaniques de défaut et de sécurité

La gamme Acti9 iC60N est appréciée pour ses fonctions d’exploitation pratiques. L’indication de défaut permet d’identifier plus rapidement le circuit concerné en cas de déclenchement, ce qui facilite le diagnostic sur tableau. La signalisation mécanique d’ouverture sécurisée des contacts apporte un repère utile avant intervention en aval. Pour l’installateur comme pour l’exploitant, cela permet de gagner en lisibilité lors des opérations de contrôle et de remise en service.

Caractéristiques électriques et de raccordement pensées pour les tableaux de distribution

Ce disjoncteur fonctionne en AC/DC, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Il accepte des conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui couvre un large éventail de configurations de câblage en armoire et tableau. Sa fréquence de 50 à 60 Hz permet une intégration simple dans les installations basse tension courantes.

Un appareil conçu pour les environnements techniques exigeants

Ce modèle présente un degré de protection IP20, une catégorie de surtension IV et un degré de pollution 3, des caractéristiques cohérentes avec une installation en tableau électrique. Sa plage de fonctionnement de -35 à 70 °C permet son usage dans des conditions ambiantes étendues. La puissance dissipée de 3 W reste également un point à considérer pour le dimensionnement thermique global du coffret, en particulier lorsque plusieurs appareils modulaires sont regroupés.

Le bon choix pour compléter une protection modulaire Acti9 iC60N

Ce disjoncteur quadripolaire 25 A s’adresse aux professionnels recherchant une protection modulaire claire à intégrer dans une architecture de tableau cohérente. Sa compatibilité avec des dispositifs additionnels de la gamme facilite l’évolution des installations et l’ajout de fonctions complémentaires selon les besoins du chantier. Pour une distribution électrique modulaire, lisible et bien calibrée, ce disjoncteur 4P courbe B constitue une solution pertinente pour protéger les départs en basse tension.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V6 kA
Nombre de pôles (total)4
Courant nominal25 A
Courbe de déclenchementB
Conducteur neutre à connectionnon
Nombre de pôles protégés4
Largeur en unités de division4
Pouvoir de coupure assigné icn selon EN 60898 à 400 v6 kA
Tension de dimensionnement400 V
Profondeur totale44.5 mm
Type de tensionAC/DC
Tension d'isolement de mesure Ui500 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V10 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V20 kA
Tension nominale de tenue aux chocs Uimp6 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension4
Section du conducteur multifilaire pouvant être raccordée1...16 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable1...25 mm²
Température ambiante durant le fonctionnement-35...70 °C
Antidéflagrantnon
Puissance dissipée3 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,464 kg

Produits de la même série que le produit consulté

Ce disjoncteur 4P 25A courbe B convient-il pour protéger un circuit triphasé avec neutre ?

Oui, c’est le bon usage d’un disjoncteur quadripolaire : il permet de couper et protéger les 3 phases et le neutre d’un circuit adapté. Vérifiez simplement que le circuit à protéger est bien prévu pour 25 A et que le schéma de l’installation correspond à un 4P.

Peut-on utiliser ce disjoncteur pour alimenter plusieurs départs dans un tableau ?

Oui, s’il est installé comme protection de tête ou en protection dédiée d’un départ, dans le respect du calibre et du pouvoir de coupure requis par l’installation. Il doit être intégré dans un tableau adapté et câblé par un professionnel qualifié si nécessaire.

Ce modèle prend-il beaucoup de place dans le tableau électrique ?

Non, il occupe 4 modules de largeur sur rail DIN, ce qui permet de prévoir facilement l’encombrement dans le tableau avant l’installation.

Peut-on ajouter des accessoires sur ce disjoncteur Acti9 iC60N ?

Oui, la gamme prévoit des dispositifs supplémentaires compatibles selon la configuration choisie. Avant achat, il faut vérifier la référence exacte des accessoires pour rester compatible avec la version A9F78425.

Faut-il respecter un sens de câblage particulier à l’installation ?

Oui, il faut suivre le schéma de raccordement du fabricant et les repérages du produit. Comme pour tout disjoncteur modulaire, un câblage correct est essentiel pour garantir la protection et la coupure des conducteurs.

Ce disjoncteur peut-il être installé dans n’importe quel tableau modulaire ?

Il est conçu pour un montage sur rail DIN dans un tableau modulaire compatible. Avant installation, vérifiez l’espace disponible, la compatibilité mécanique avec le rail et le respect des règles de l’installation électrique.

Vous ne trouvez pas votre réponse ?
Notre équipe est là pour vous aider.
Contacter le support

Avis clients

0 reviews
0
0
0
0
0

Il n’y a pas encore d’avis.

Soyez le premier à laisser votre avis sur “Disjoncteur modulaire 4P 25A courbe B iC60N A9F78425”
