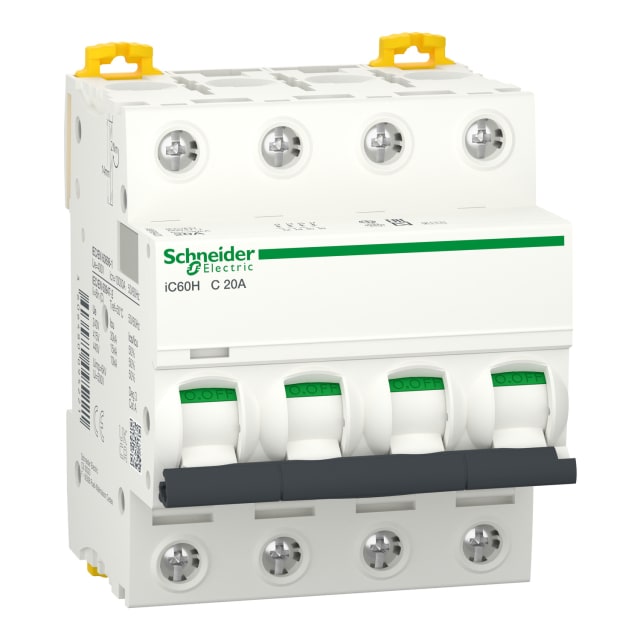

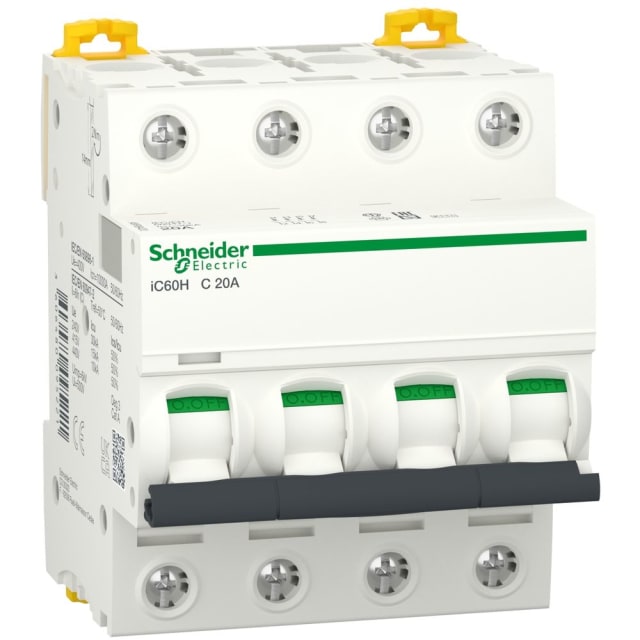

Disjoncteur modulaire 4P 20A courbe C iC60H A9F89420

Marque : Schneider Distribution Série : Acti9 iC60 EAN : 3606480095221 SKU : 4107674 Réf. fabricant : A9F89420

Disjoncteur modulaire 4P 20 A courbe C Acti9 iC60H, pouvoir de coupure 10 kA, pour protection et distribution électrique en 400 V, format 4 modules, IP20.

94.60€ HTVA

Par 1 pièce

46 en stock

46 en stock

Quantité Prix HTVA Remise
0-2 94.60€ 0%
3-5 92.71€ 2%
6-10 91.76€ 3%
11+ 90.82€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Courbe de déclenchement Disponibilité Prix HTVA
4107674 Réf. 4107674 Disjoncteur modulaire 4P 20A courbe C iC60H A9F89420 Modèle sélectionné
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
C
4 20 A C En stock 94.60€ HTVA par 1 pièce En stock
4106546 Réf. 4106546 Disjoncteur modulaire iC60H 2P 16A courbe C A9F89216
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
C
2 16 A C En stock 37.75€ HTVA par 1 pièce En stock
4106547 Réf. 4106547 Disjoncteur modulaire 2P 20A courbe C 10kA A9F89220
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
C
2 20 A C En stock 36.31€ HTVA par 1 pièce En stock
4107646 Réf. 4107646 Disjoncteur modulaire 1P 6A courbe C iC60H A9F89106
Nombre de pôles (total)
1
Courant nominal
6 A
Courbe de déclenchement
C
1 6 A C En stock 25.74€ HTVA par 1 pièce En stock
4107647 Réf. 4107647 Disjoncteur modulaire 1P 10A courbe C iC60H A9F89110
Nombre de pôles (total)
1
Courant nominal
10 A
Courbe de déclenchement
C
1 10 A C Sur commande 25.74€ HTVA par 1 pièce Sur commande
4107648 Réf. 4107648 Disjoncteur modulaire 1P 16A courbe C iC60H A9F89116
Nombre de pôles (total)
1
Courant nominal
16 A
Courbe de déclenchement
C
1 16 A C En stock 25.74€ HTVA par 1 pièce En stock
4107651 Réf. 4107651 Disjoncteur modulaire 1P 32A courbe C iC60H A9F89132
Nombre de pôles (total)
1
Courant nominal
32 A
Courbe de déclenchement
C
1 32 A C Sur commande 26.00€ HTVA par 1 pièce Sur commande
4107655 Réf. 4107655 Disjoncteur modulaire iC60H 2P 6A courbe C A9F89206
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
C
2 6 A C En stock 48.78€ HTVA par 1 pièce En stock
4107656 Réf. 4107656 Disjoncteur modulaire 2P 10A courbe C A9F89210
Nombre de pôles (total)
2
Courant nominal
10 A
Courbe de déclenchement
C
2 10 A C En stock 42.76€ HTVA par 1 pièce En stock
4107657 Réf. 4107657 Disjoncteur modulaire 2P 25A courbe C A9F89225
Nombre de pôles (total)
2
Courant nominal
25 A
Courbe de déclenchement
C
2 25 A C En stock 54.95€ HTVA par 1 pièce En stock
4107658 Réf. 4107658 Disjoncteur modulaire iC60H 2P 32A courbe C A9F89232
Nombre de pôles (total)
2
Courant nominal
32 A
Courbe de déclenchement
C
2 32 A C En stock 52.84€ HTVA par 1 pièce En stock
4107659 Réf. 4107659 Disjoncteur modulaire 2P 40A courbe C iC60H A9F89240
Nombre de pôles (total)
2
Courant nominal
40 A
Courbe de déclenchement
C
2 40 A C Sur commande 66.85€ HTVA par 1 pièce Sur commande
4107661 Réf. 4107661 Disjoncteur modulaire 2P 63A courbe C iC60H A9F89263
Nombre de pôles (total)
2
Courant nominal
63 A
Courbe de déclenchement
C
2 63 A C En stock 105.69€ HTVA par 1 pièce En stock
4107662 Réf. 4107662 Disjoncteur modulaire triphasé 6A courbe C iC60H A9F89306
Nombre de pôles (total)
3
Courant nominal
6 A
Courbe de déclenchement
C
3 6 A C En stock 78.79€ HTVA par 1 pièce En stock
4107663 Réf. 4107663 Disjoncteur modulaire tripolaire 10A courbe C A9F89310
Nombre de pôles (total)
3
Courant nominal
10 A
Courbe de déclenchement
C
3 10 A C En stock 81.93€ HTVA par 1 pièce En stock
4107664 Réf. 4107664 Disjoncteur modulaire triphasé 16A courbe C A9F89316
Nombre de pôles (total)
3
Courant nominal
16 A
Courbe de déclenchement
C
3 16 A C En stock 79.72€ HTVA par 1 pièce En stock
4107665 Réf. 4107665 Disjoncteur modulaire tripolaire 20A courbe C A9F89320
Nombre de pôles (total)
3
Courant nominal
20 A
Courbe de déclenchement
C
3 20 A C En stock 77.79€ HTVA par 1 pièce En stock
4107666 Réf. 4107666 Disjoncteur modulaire triphasé 25A courbe C A9F89325
Nombre de pôles (total)
3
Courant nominal
25 A
Courbe de déclenchement
C
3 25 A C En stock 81.93€ HTVA par 1 pièce En stock
4107667 Réf. 4107667 Disjoncteur modulaire tripolaire 32A courbe C A9F89332
Nombre de pôles (total)
3
Courant nominal
32 A
Courbe de déclenchement
C
3 32 A C En stock 78.79€ HTVA par 1 pièce En stock
4107668 Réf. 4107668 Disjoncteur modulaire triphasé 40A courbe C A9F89340
Nombre de pôles (total)
3
Courant nominal
40 A
Courbe de déclenchement
C
3 40 A C En stock 97.73€ HTVA par 1 pièce En stock
4107669 Réf. 4107669 Disjoncteur modulaire 3P 50A courbe C A9F89350
Nombre de pôles (total)
3
Courant nominal
50 A
Courbe de déclenchement
C
3 50 A C En stock 127.46€ HTVA par 1 pièce En stock
4107670 Réf. 4107670 Disjoncteur modulaire tripolaire 63A courbe C A9F89363
Nombre de pôles (total)
3
Courant nominal
63 A
Courbe de déclenchement
C
3 63 A C En stock 137.28€ HTVA par 1 pièce En stock
4107671 Réf. 4107671 Disjoncteur modulaire 4P 6A courbe C iC60H A9F89406
Nombre de pôles (total)
4
Courant nominal
6 A
Courbe de déclenchement
C
4 6 A C En stock 103.21€ HTVA par 1 pièce En stock
4107672 Réf. 4107672 Disjoncteur modulaire 4P 10A courbe C iC60H A9F89410
Nombre de pôles (total)
4
Courant nominal
10 A
Courbe de déclenchement
C
4 10 A C En stock 103.21€ HTVA par 1 pièce En stock
4107673 Réf. 4107673 Disjoncteur modulaire 4P 16A courbe C A9F89416
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
C
4 16 A C En stock 90.97€ HTVA par 1 pièce En stock
4107675 Réf. 4107675 Disjoncteur modulaire 4P 25A courbe C A9F89425
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
C
4 25 A C Sur commande 104.25€ HTVA par 1 pièce Sur commande
4107676 Réf. 4107676 Disjoncteur modulaire 4P 32A courbe C A9F89432
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
C
4 32 A C En stock 88.47€ HTVA par 1 pièce En stock
4107677 Réf. 4107677 Disjoncteur modulaire 4P 40A courbe C A9F89440
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
C
4 40 A C En stock 132.56€ HTVA par 1 pièce En stock
4107678 Réf. 4107678 Disjoncteur modulaire 4P 50A courbe C A9F89450
Nombre de pôles (total)
4
Courant nominal
50 A
Courbe de déclenchement
C
4 50 A C En stock 175.63€ HTVA par 1 pièce En stock
4107679 Réf. 4107679 Disjoncteur modulaire 4P 63A courbe C A9F89463
Nombre de pôles (total)
4
Courant nominal
63 A
Courbe de déclenchement
C
4 63 A C En stock 163.70€ HTVA par 1 pièce En stock
4107821 Réf. 4107821 Disjoncteur modulaire 2P 6A courbe B A9F88206
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
B
2 6 A B En stock 69.52€ HTVA par 1 pièce En stock
4107822 Réf. 4107822 Disjoncteur modulaire 2P 10A courbe B iC60H A9F88210
— — — En stock 69.52€ HTVA par 1 pièce En stock
4107823 Réf. 4107823 Disjoncteur modulaire iC60H 2P 16A courbe B A9F88216
— — — En stock 65.73€ HTVA par 1 pièce En stock
4107824 Réf. 4107824 Disjoncteur modulaire 2P 20A courbe B iC60H A9F88220
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
B
2 20 A B En stock 69.52€ HTVA par 1 pièce En stock
4107830 Réf. 4107830 Disjoncteur triphasé iC60H 3P 6A courbe B A9F88306
Nombre de pôles (total)
3
Courant nominal
6 A
Courbe de déclenchement
B
3 6 A B En stock 103.55€ HTVA par 1 pièce En stock
4107832 Réf. 4107832 Disjoncteur tripolaire 16A courbe B iC60H A9F88316
Nombre de pôles (total)
3
Courant nominal
16 A
Courbe de déclenchement
B
3 16 A B En stock 106.17€ HTVA par 1 pièce En stock
4107841 Réf. 4107841 Disjoncteur modulaire 4P 16A courbe B A9F88416
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
B
4 16 A B En stock 136.08€ HTVA par 1 pièce En stock
4107842 Réf. 4107842 Disjoncteur modulaire 4P 20A courbe B A9F88420
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
B
4 20 A B En stock 134.55€ HTVA par 1 pièce En stock
4107843 Réf. 4107843 Disjoncteur modulaire 4P 25A courbe B A9F88425
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
B
4 25 A B Sur commande 139.93€ HTVA par 1 pièce Sur commande
4107844 Réf. 4107844 Disjoncteur modulaire 4 pôles 32A courbe B A9F88432
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
B
4 32 A B En stock 139.93€ HTVA par 1 pièce En stock
4107845 Réf. 4107845 Disjoncteur modulaire 4P 40A courbe B A9F88440
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
B
4 40 A B En stock 170.07€ HTVA par 1 pièce En stock
6033958 Réf. 6033958 Disjoncteur modulaire 1P+N 16A courbe C iC60H A9F89616
— — — En stock 41.65€ HTVA par 1 pièce En stock

Disjoncteur modulaire 4P 20A courbe C pour la protection des circuits triphasés + neutre

Ce disjoncteur modulaire 4P 20A courbe C de la gamme Acti9 iC60H est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits en distribution électrique basse tension. Sa configuration quadripolaire avec 4 pôles protégés convient aux installations nécessitant la coupure simultanée des quatre conducteurs, avec une intensité nominale de 20 A et une tension de dimensionnement de 400 V. La courbe C le rend particulièrement adapté aux circuits présentant des pointes de courant modérées à la mise sous tension.

Pouvoir de coupure élevé pour tableaux électriques exigeants

Ce modèle se distingue par un pouvoir de coupure de 10 kA selon EN 60898 à 230 V et 400 V, ainsi que par une capacité allant jusqu’à 15 kA selon IEC 60947-2 à 400 V et 30 kA à 230 V. Ce niveau de performance permet son intégration dans des tableaux où la tenue au court-circuit est un critère important, aussi bien en environnement tertiaire qu’industriel. Sa classe de limitation énergétique 3 contribue à mieux limiter l’énergie laissée passer en cas de défaut, ce qui aide à préserver les équipements situés en aval.

Courbe C 20A : un choix pertinent pour de nombreux départs

Avec son calibre 20 A, ce disjoncteur répond aux besoins de protection de nombreux départs électriques courants. La courbe de déclenchement C est bien adaptée aux circuits pouvant générer un appel de courant au démarrage, comme certains éclairages, équipements techniques, petits moteurs ou lignes d’alimentation spécifiques. Elle permet de concilier protection contre les défauts et continuité d’exploitation sur des circuits qui ne conviennent pas à une courbe plus sensible.

Format modulaire pratique pour rail DIN et intégration en coffret

Prévu pour une mise en œuvre dans les tableaux et coffrets de distribution, ce disjoncteur adopte un format modulaire de 4 unités de division. Il se monte sur rail DIN et facilite l’organisation d’un tableau électrique compact et lisible. Ses bornes acceptent des conducteurs monofilaires de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui apporte une bonne souplesse lors du câblage et lors des interventions de maintenance ou d’extension.

Sécurité d’exploitation et maintenance facilitée

Ce disjoncteur Acti9 iC60H intègre des fonctions utiles pour l’exploitation quotidienne des installations. L’indication de défaut permet d’identifier plus rapidement le circuit concerné après déclenchement, ce qui réduit le temps de diagnostic sur tableau. L’indication d’ouverture mécanique des contacts apporte une information claire lors des opérations en aval. Ce type de conception est particulièrement apprécié dans les armoires électriques où la rapidité d’intervention et la lisibilité des états de protection comptent autant que la fonction de coupure elle-même.

Caractéristiques électriques adaptées aux environnements techniques

Le dispositif fonctionne en AC/DC sur une fréquence de 50 à 60 Hz et présente une tension d’isolement Ui de 500 V ainsi qu’une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension 4 et son degré de pollution 3 le destinent à des environnements d’installation où le niveau d’exigence électrique est élevé. Sa puissance dissipée de 2,4 W reste compatible avec une intégration soignée dans les enveloppes de distribution, à condition de respecter les règles de montage du tableau.

Protection 4 pôles pensée pour une utilisation durable en tableau

Avec son indice de protection IP20 sur les bornes, ce disjoncteur est destiné à être installé dans une enveloppe adaptée. Il peut fonctionner dans une large plage de température ambiante, de -35 à 70 °C, ce qui facilite son emploi dans des locaux techniques variés. La possibilité d’ajouter des dispositifs supplémentaires permet aussi d’envisager des configurations évolutives au sein d’un tableau de protection et de distribution électrique, tout en conservant une base cohérente autour de la gamme Acti9 iC60H.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V10 kA
Nombre de pôles (total)4
Courant nominal20 A
Courbe de déclenchementC
Conducteur neutre à connectionnon
Nombre de pôles protégés4
Largeur en unités de division4
Pouvoir de coupure assigné icn selon EN 60898 à 400 v10 kA
Tension de dimensionnement400 V
Profondeur totale44.5 mm
Type de tensionAC/DC
Tension d'isolement de mesure Ui500 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V15 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V30 kA
Tension nominale de tenue aux chocs Uimp6 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension4
Section du conducteur multifilaire pouvant être raccordée1...16 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable1...25 mm²
Température ambiante durant le fonctionnement-35...70 °C
Antidéflagrantnon
Puissance dissipée2.4 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,448 kg

Produits de la même série que le produit consulté

Ce disjoncteur iC60H 4P 20A peut-il être utilisé pour protéger un circuit triphasé avec neutre ?

Oui, c’est un disjoncteur 4 pôles adapté à la protection d’un circuit triphasé avec un conducteur supplémentaire, sous réserve que le câblage et le schéma de votre installation soient conformes au tableau électrique et aux règles en vigueur. Il ne s’agit pas d’un modèle 1P+N.

Peut-on ajouter des auxiliaires ou des accessoires sur ce disjoncteur modulaire ?

Oui, cette gamme prévoit l’ajout de dispositifs supplémentaires. Vérifiez simplement la compatibilité exacte des accessoires avec la référence A9F89420 avant commande ou montage.

Ce disjoncteur est-il compatible avec un tableau modulaire standard ?

Oui, il occupe 4 modules, ce qui permet une intégration dans un tableau modulaire prévu pour ce format. Il faut toutefois vérifier la place disponible, le peigne de raccordement éventuel et la compatibilité avec la gamme du tableau.

À quoi sert la gamme Acti9 iC60H en pratique ?

La gamme Acti9 iC60H est destinée à la protection des circuits contre les surcharges et les courts-circuits, dans les tableaux de distribution. Elle est pensée pour les installations tertiaires, résidentielles et industrielles légères selon les besoins de l’installation.

Faut-il un professionnel pour l’installation de ce disjoncteur ?

Oui, son installation doit être réalisée par une personne qualifiée en électricité. Il faut couper l’alimentation, vérifier l’absence de tension et respecter le schéma de câblage du tableau avant toute intervention.

Vous ne trouvez pas votre réponse ?
Notre équipe est là pour vous aider.
Contacter le support

Avis clients

0 reviews
0
0
0
0
0

Il n’y a pas encore d’avis.

Soyez le premier à laisser votre avis sur “Disjoncteur modulaire 4P 20A courbe C iC60H A9F89420”
