Schneider Distribution

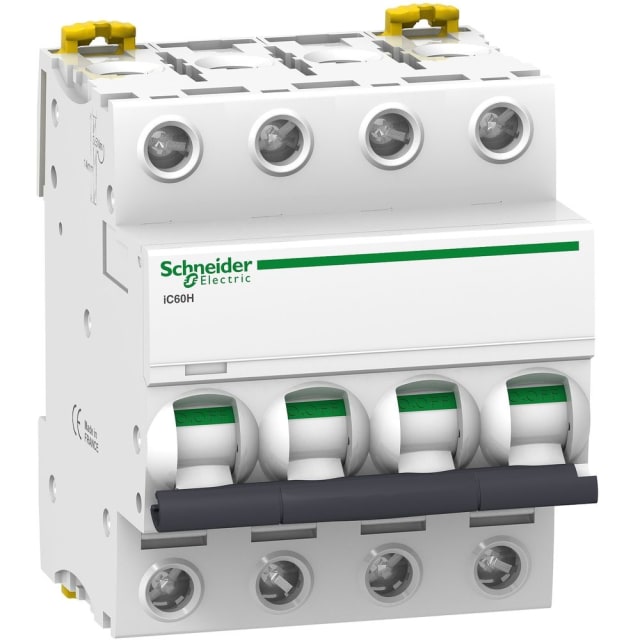

Disjoncteur modulaire 4P 16A courbe C A9F89416

Marque : Schneider Distribution Série : Acti9 iC60 EAN : 3606480095214 SKU : 4107673 Réf. fabricant : A9F89416

Disjoncteur modulaire quadripolaire 4P 16 A courbe C, série Acti9 iC60, pour protection et distribution électrique 400 V, pouvoir de coupure 10 kA, largeur 4 modules.

90.97€ HTVA

Par 1 pièce

91 en stock

91 en stock

Quantité Prix HTVA Remise
0-2 90.97€ 0%
3-5 89.15€ 2%
6-10 88.24€ 3%
11+ 87.33€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Courbe de déclenchement Disponibilité Prix HTVA
4107673 Réf. 4107673 Disjoncteur modulaire 4P 16A courbe C A9F89416 Modèle sélectionné
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
C
4 16 A C En stock 90.97€ HTVA par 1 pièce En stock
4106546 Réf. 4106546 Disjoncteur modulaire iC60H 2P 16A courbe C A9F89216
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
C
2 16 A C En stock 37.75€ HTVA par 1 pièce En stock
4106547 Réf. 4106547 Disjoncteur modulaire 2P 20A courbe C 10kA A9F89220
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
C
2 20 A C En stock 36.31€ HTVA par 1 pièce En stock
4107646 Réf. 4107646 Disjoncteur modulaire 1P 6A courbe C iC60H A9F89106
Nombre de pôles (total)
1
Courant nominal
6 A
Courbe de déclenchement
C
1 6 A C En stock 25.74€ HTVA par 1 pièce En stock
4107647 Réf. 4107647 Disjoncteur modulaire 1P 10A courbe C iC60H A9F89110
Nombre de pôles (total)
1
Courant nominal
10 A
Courbe de déclenchement
C
1 10 A C Sur commande 25.74€ HTVA par 1 pièce Sur commande
4107648 Réf. 4107648 Disjoncteur modulaire 1P 16A courbe C iC60H A9F89116
Nombre de pôles (total)
1
Courant nominal
16 A
Courbe de déclenchement
C
1 16 A C En stock 25.74€ HTVA par 1 pièce En stock
4107651 Réf. 4107651 Disjoncteur modulaire 1P 32A courbe C iC60H A9F89132
Nombre de pôles (total)
1
Courant nominal
32 A
Courbe de déclenchement
C
1 32 A C Sur commande 26.00€ HTVA par 1 pièce Sur commande
4107655 Réf. 4107655 Disjoncteur modulaire iC60H 2P 6A courbe C A9F89206
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
C
2 6 A C En stock 48.78€ HTVA par 1 pièce En stock
4107656 Réf. 4107656 Disjoncteur modulaire 2P 10A courbe C A9F89210
Nombre de pôles (total)
2
Courant nominal
10 A
Courbe de déclenchement
C
2 10 A C En stock 42.76€ HTVA par 1 pièce En stock
4107657 Réf. 4107657 Disjoncteur modulaire 2P 25A courbe C A9F89225
Nombre de pôles (total)
2
Courant nominal
25 A
Courbe de déclenchement
C
2 25 A C En stock 54.95€ HTVA par 1 pièce En stock
4107658 Réf. 4107658 Disjoncteur modulaire iC60H 2P 32A courbe C A9F89232
Nombre de pôles (total)
2
Courant nominal
32 A
Courbe de déclenchement
C
2 32 A C En stock 52.84€ HTVA par 1 pièce En stock
4107659 Réf. 4107659 Disjoncteur modulaire 2P 40A courbe C iC60H A9F89240
Nombre de pôles (total)
2
Courant nominal
40 A
Courbe de déclenchement
C
2 40 A C Sur commande 66.85€ HTVA par 1 pièce Sur commande
4107661 Réf. 4107661 Disjoncteur modulaire 2P 63A courbe C iC60H A9F89263
Nombre de pôles (total)
2
Courant nominal
63 A
Courbe de déclenchement
C
2 63 A C En stock 105.69€ HTVA par 1 pièce En stock
4107662 Réf. 4107662 Disjoncteur modulaire triphasé 6A courbe C iC60H A9F89306
Nombre de pôles (total)
3
Courant nominal
6 A
Courbe de déclenchement
C
3 6 A C En stock 78.79€ HTVA par 1 pièce En stock
4107663 Réf. 4107663 Disjoncteur modulaire tripolaire 10A courbe C A9F89310
Nombre de pôles (total)
3
Courant nominal
10 A
Courbe de déclenchement
C
3 10 A C En stock 81.93€ HTVA par 1 pièce En stock
4107664 Réf. 4107664 Disjoncteur modulaire triphasé 16A courbe C A9F89316
Nombre de pôles (total)
3
Courant nominal
16 A
Courbe de déclenchement
C
3 16 A C En stock 79.72€ HTVA par 1 pièce En stock
4107665 Réf. 4107665 Disjoncteur modulaire tripolaire 20A courbe C A9F89320
Nombre de pôles (total)
3
Courant nominal
20 A
Courbe de déclenchement
C
3 20 A C En stock 77.79€ HTVA par 1 pièce En stock
4107666 Réf. 4107666 Disjoncteur modulaire triphasé 25A courbe C A9F89325
Nombre de pôles (total)
3
Courant nominal
25 A
Courbe de déclenchement
C
3 25 A C En stock 81.93€ HTVA par 1 pièce En stock
4107667 Réf. 4107667 Disjoncteur modulaire tripolaire 32A courbe C A9F89332
Nombre de pôles (total)
3
Courant nominal
32 A
Courbe de déclenchement
C
3 32 A C En stock 78.79€ HTVA par 1 pièce En stock
4107668 Réf. 4107668 Disjoncteur modulaire triphasé 40A courbe C A9F89340
Nombre de pôles (total)
3
Courant nominal
40 A
Courbe de déclenchement
C
3 40 A C En stock 97.73€ HTVA par 1 pièce En stock
4107669 Réf. 4107669 Disjoncteur modulaire 3P 50A courbe C A9F89350
Nombre de pôles (total)
3
Courant nominal
50 A
Courbe de déclenchement
C
3 50 A C En stock 127.46€ HTVA par 1 pièce En stock
4107670 Réf. 4107670 Disjoncteur modulaire tripolaire 63A courbe C A9F89363
Nombre de pôles (total)
3
Courant nominal
63 A
Courbe de déclenchement
C
3 63 A C En stock 137.28€ HTVA par 1 pièce En stock
4107671 Réf. 4107671 Disjoncteur modulaire 4P 6A courbe C iC60H A9F89406
Nombre de pôles (total)
4
Courant nominal
6 A
Courbe de déclenchement
C
4 6 A C En stock 103.21€ HTVA par 1 pièce En stock
4107672 Réf. 4107672 Disjoncteur modulaire 4P 10A courbe C iC60H A9F89410
Nombre de pôles (total)
4
Courant nominal
10 A
Courbe de déclenchement
C
4 10 A C En stock 103.21€ HTVA par 1 pièce En stock
4107674 Réf. 4107674 Disjoncteur modulaire 4P 20A courbe C iC60H A9F89420
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
C
4 20 A C En stock 94.60€ HTVA par 1 pièce En stock
4107675 Réf. 4107675 Disjoncteur modulaire 4P 25A courbe C A9F89425
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
C
4 25 A C Sur commande 104.25€ HTVA par 1 pièce Sur commande
4107676 Réf. 4107676 Disjoncteur modulaire 4P 32A courbe C A9F89432
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
C
4 32 A C En stock 88.47€ HTVA par 1 pièce En stock
4107677 Réf. 4107677 Disjoncteur modulaire 4P 40A courbe C A9F89440
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
C
4 40 A C En stock 132.56€ HTVA par 1 pièce En stock
4107678 Réf. 4107678 Disjoncteur modulaire 4P 50A courbe C A9F89450
Nombre de pôles (total)
4
Courant nominal
50 A
Courbe de déclenchement
C
4 50 A C En stock 175.63€ HTVA par 1 pièce En stock
4107679 Réf. 4107679 Disjoncteur modulaire 4P 63A courbe C A9F89463
Nombre de pôles (total)
4
Courant nominal
63 A
Courbe de déclenchement
C
4 63 A C En stock 163.70€ HTVA par 1 pièce En stock
4107821 Réf. 4107821 Disjoncteur modulaire 2P 6A courbe B A9F88206
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
B
2 6 A B En stock 69.52€ HTVA par 1 pièce En stock
4107822 Réf. 4107822 Disjoncteur modulaire 2P 10A courbe B iC60H A9F88210
— — — En stock 69.52€ HTVA par 1 pièce En stock
4107823 Réf. 4107823 Disjoncteur modulaire iC60H 2P 16A courbe B A9F88216
— — — En stock 65.73€ HTVA par 1 pièce En stock
4107824 Réf. 4107824 Disjoncteur modulaire 2P 20A courbe B iC60H A9F88220
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
B
2 20 A B En stock 69.52€ HTVA par 1 pièce En stock
4107830 Réf. 4107830 Disjoncteur triphasé iC60H 3P 6A courbe B A9F88306
Nombre de pôles (total)
3
Courant nominal
6 A
Courbe de déclenchement
B
3 6 A B En stock 103.55€ HTVA par 1 pièce En stock
4107832 Réf. 4107832 Disjoncteur tripolaire 16A courbe B iC60H A9F88316
Nombre de pôles (total)
3
Courant nominal
16 A
Courbe de déclenchement
B
3 16 A B En stock 106.17€ HTVA par 1 pièce En stock
4107841 Réf. 4107841 Disjoncteur modulaire 4P 16A courbe B A9F88416
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
B
4 16 A B En stock 136.08€ HTVA par 1 pièce En stock
4107842 Réf. 4107842 Disjoncteur modulaire 4P 20A courbe B A9F88420
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
B
4 20 A B En stock 134.55€ HTVA par 1 pièce En stock
4107843 Réf. 4107843 Disjoncteur modulaire 4P 25A courbe B A9F88425
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
B
4 25 A B Sur commande 139.93€ HTVA par 1 pièce Sur commande
4107844 Réf. 4107844 Disjoncteur modulaire 4 pôles 32A courbe B A9F88432
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
B
4 32 A B En stock 139.93€ HTVA par 1 pièce En stock
4107845 Réf. 4107845 Disjoncteur modulaire 4P 40A courbe B A9F88440
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
B
4 40 A B En stock 170.07€ HTVA par 1 pièce En stock
6033958 Réf. 6033958 Disjoncteur modulaire 1P+N 16A courbe C iC60H A9F89616
— — — En stock 41.65€ HTVA par 1 pièce En stock

Disjoncteur modulaire 4P 16A courbe C pour la protection des circuits triphasés avec neutre

Ce disjoncteur modulaire 4P 16A courbe C de la gamme Acti9 iC60H est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les tableaux électriques. Avec ses 4 pôles protégés, il convient aux installations triphasées avec coupure simultanée des quatre conducteurs. Son calibre 16 A répond aux besoins des départs de puissance modérée, tandis que la courbe C le rend particulièrement adaptée aux circuits présentant des appels de courant usuels au démarrage.

Pouvoir de coupure élevé pour une intégration dans des tableaux exigeants

Ce modèle offre un pouvoir de coupure de 10 kA selon EN 60898 à 230 V comme à 400 V, ainsi qu’un pouvoir de coupure Icu atteignant 15 kA à 400 V selon IEC 60947-2. Ce niveau de performance permet son emploi dans des environnements où la tenue au court-circuit doit être cohérente avec des installations de distribution plus contraintes. Sa classe de limitation énergétique 3 contribue en outre à réduire l’énergie laissée passer en cas de défaut, ce qui aide à mieux préserver les équipements situés en aval.

Courbe C 16 A : un choix pertinent pour les usages courants en distribution

Avec son courant nominal de 16 A et sa courbe de déclenchement C, ce disjoncteur modulaire est adapté à la protection de lignes alimentant des circuits d’usage courant, notamment lorsque les charges peuvent générer une pointe d’intensité au démarrage sans relever d’applications fortement inductives. Il constitue ainsi une solution technique claire pour les tableaux nécessitant une protection quadripolaire équilibrée, sans conducteur neutre dédié à la connexion sur ce modèle.

Format modulaire compact et raccordement pratique en coffret

Sa largeur de 4 modules facilite son implantation dans les coffrets et armoires lorsque l’optimisation de l’espace est importante. Le produit se monte sur rail DIN, ce qui simplifie son intégration dans une distribution modulaire standard. Les capacités de raccordement acceptent des conducteurs monofiliaires de 1 à 25 mm² et multifilaires de 1 à 16 mm², offrant une bonne souplesse au moment du câblage, aussi bien en rénovation qu’en réalisation de tableau neuf.

Conçu pour la continuité d’exploitation et la lisibilité des interventions

Cette version Acti9 iC60H intègre des fonctions appréciées en maintenance et en exploitation, notamment un indicateur de déclenchement permettant d’identifier plus rapidement le circuit concerné en cas de défaut, ainsi qu’un repère visuel de séparation physique des contacts pour sécuriser les opérations en aval. Ce type d’équipement apporte un usage plus lisible au quotidien dans les tableaux où la rapidité de diagnostic et la clarté d’état des appareillages sont recherchées.

Tenue électrique et environnement technique compatible avec des usages soutenus

Le disjoncteur fonctionne en AC/DC, sous une tension assignée de 400 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension 4 et son degré de pollution 3 indiquent une conception adaptée aux environnements électriques techniques. Il conserve ses performances dans une plage de température de fonctionnement étendue de -35 à 70 °C, ce qui en fait un choix pertinent pour des installations soumises à des conditions ambiantes variées.

Protection modulaire 4P pensée pour les ensembles évolutifs

Ce disjoncteur quadripolaire peut recevoir des dispositifs supplémentaires, ce qui permet d’envisager une évolution du tableau en fonction des besoins d’exploitation ou de signalisation. Son indice de protection IP20 au niveau des bornes s’inscrit dans un usage en enveloppe ou tableau adapté. Pour un achat sans confusion, ce modèle correspond à un disjoncteur modulaire 4P 16A courbe C de la série Acti9 iC60H, destiné aux professionnels recherchant une protection nette, compacte et cohérente avec les architectures de distribution modulaires.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V10 kA
Nombre de pôles (total)4
Courant nominal16 A
Courbe de déclenchementC
Conducteur neutre à connectionnon
Nombre de pôles protégés4
Largeur en unités de division4
Pouvoir de coupure assigné icn selon EN 60898 à 400 v10 kA
Tension de dimensionnement400 V
Profondeur totale44.5 mm
Type de tensionAC/DC
Tension d'isolement de mesure Ui500 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V15 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V30 kA
Tension nominale de tenue aux chocs Uimp6 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension4
Section du conducteur multifilaire pouvant être raccordée1...16 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable1...25 mm²
Température ambiante durant le fonctionnement-35...70 °C
Antidéflagrantnon
Puissance dissipée2.4 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,444 kg

Produits de la même série que le produit consulté

À quoi sert un disjoncteur modulaire 4P 16A courbe C ?

Il sert à protéger un circuit tétrapolaire contre les surcharges et les courts-circuits, tout en permettant de couper simultanément les 4 pôles du circuit. C’est un format utilisé dans les tableaux de distribution pour des installations tertiaires ou industrielles.

Ce disjoncteur 4P peut-il être monté dans un tableau modulaire standard ?

Oui, c’est un appareil modulaire au format 4 unités de division, prévu pour un montage sur rail DIN dans un tableau électrique compatible.

Peut-on l’utiliser pour couper le neutre en même temps que les phases ?

Oui pour la coupure simultanée, mais il ne s’agit pas d’un neutre protégé dédié : il faut donc vérifier le schéma de câblage de l’installation avant raccordement.

Quelle section de câble peut être raccordée sur ce disjoncteur ?

Selon les caractéristiques produit, il accepte des conducteurs monofils de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm². Il faut respecter les recommandations de serrage et préparer les conducteurs correctement avant raccordement.

Est-il adapté à une installation en environnement de tableau électrique classique ?

Oui, avec un indice de protection IP20, il est destiné à être installé dans un tableau fermé ou une enveloppe adaptée, et non en pose apparente accessible au toucher.

Peut-on lui ajouter des accessoires ou des dispositifs auxiliaires ?

Oui, la fiche indique que des dispositifs supplémentaires sont possibles, ce qui permet d’envisager des accessoires compatibles selon l’équipement du tableau.

Vous ne trouvez pas votre réponse ?
Notre équipe est là pour vous aider.
Contacter le support

Avis clients

0 reviews
0
0
0
0
0

Il n’y a pas encore d’avis.

Soyez le premier à laisser votre avis sur “Disjoncteur modulaire 4P 16A courbe C A9F89416”
