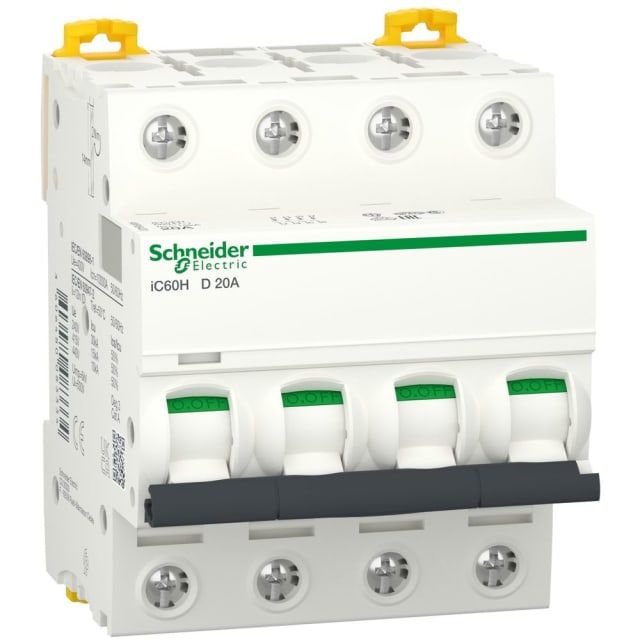

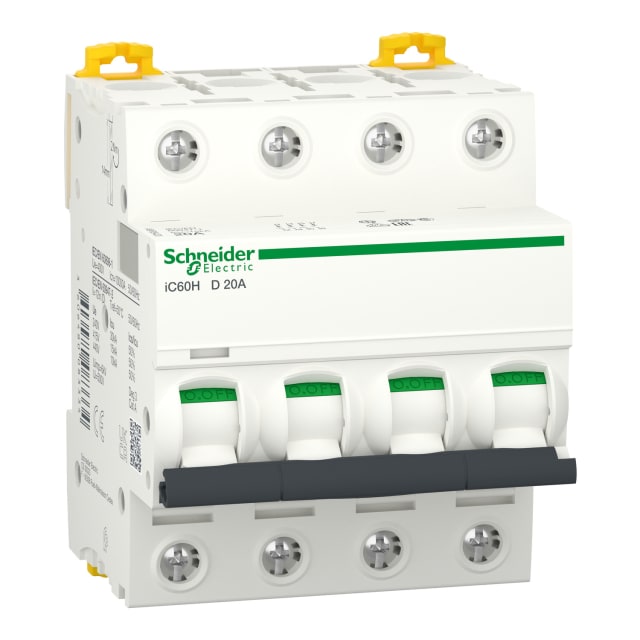

Disjoncteur modulaire 4 pôles 20A courbe D A9F85420

Disjoncteur modulaire 4 pôles 20A courbe D pour circuits triphasés avec neutre

Ce disjoncteur modulaire 4 pôles 20A courbe D de la gamme Acti9 iC60H est conçu pour la protection des circuits contre les surcharges et les courts-circuits en environnement de distribution électrique. Avec ses 4 pôles protégés, il convient aux installations nécessitant une coupure simultanée des quatre conducteurs. Son calibre 20 A en fait une solution adaptée aux départs demandant une protection nette et maîtrisée, tandis que la courbe D répond aux circuits présentant des pointes d’appel de courant plus élevées au démarrage.

Courbe D : adaptée aux charges à fort courant d’appel

La courbe de déclenchement D est particulièrement indiquée lorsque le circuit alimente des équipements susceptibles de générer un courant d’enclenchement important. Elle permet d’éviter les déclenchements intempestifs au démarrage tout en assurant la fonction de protection contre les défauts. Ce positionnement en fait un choix pertinent pour des usages techniques plus exigeants que les circuits purement usuels, notamment lorsque la sélectivité fonctionnelle et la tenue aux appels de charge sont recherchées.

Pouvoir de coupure élevé pour une protection efficace en tableau

Ce modèle offre un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V et à 400 V, ainsi qu’un pouvoir de coupure Icu pouvant atteindre 30 kA à 230 V et 15 kA à 400 V selon IEC 60947-2. Ces valeurs permettent son intégration dans des tableaux où le niveau de contrainte en court-circuit nécessite un appareil modulaire robuste en coupure. La classe de limitation énergétique 3 contribue également à mieux limiter l’énergie laissée passer en cas de défaut, ce qui participe à la protection des équipements installés en aval.

Format 4 modules et raccordement pratique en coffret

Avec une largeur de 4 unités de division, ce disjoncteur quadripolaire s’intègre facilement sur rail DIN dans les coffrets et tableaux de distribution. Le raccordement accepte des conducteurs monofilaires de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui facilite son association avec différentes sections de câbles selon l’architecture du tableau. Son format modulaire permet une implantation propre et rationnelle, y compris lorsque la densité d’appareillage impose une organisation précise.

Conçu pour les réseaux AC/DC jusqu’à 400 V

Ce disjoncteur est prévu pour un fonctionnement en AC/DC avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa fréquence de service 50 à 60 Hz couvre les besoins courants en distribution. Ces caractéristiques permettent de l’utiliser sur des configurations où la stabilité de l’isolement et la tenue électrique de l’appareil sont des critères importants dans le choix du matériel de protection.

Sécurité d’exploitation et maintenance simplifiée

La conception de la gamme Acti9 iC60H intègre des fonctions appréciées en exploitation, notamment l’indication de défaut par VisiTrip et l’indication d’ouverture sécurisée des contacts par bande verte Visisafe. Ces éléments facilitent l’identification rapide du circuit concerné et rendent les opérations de maintenance plus lisibles en tableau. Pour l’installateur comme pour l’exploitant, cela apporte un vrai confort lors des interventions, sans alourdir l’encombrement du dispositif.

Tenue en environnement technique et compatibilité d’accessoirisation

Ce disjoncteur modulaire 4P 20A courbe D fonctionne dans une large plage de température ambiante de -35 à 70 °C. Il présente un degré de protection IP20 sur ses bornes, un degré de pollution 3 et une catégorie de surtension 4, des données utiles pour sélectionner un appareil cohérent avec son environnement d’installation. Des dispositifs supplémentaires peuvent être associés, ce qui permet de faire évoluer le départ protégé selon les besoins du tableau, tout en conservant une base compacte et homogène dans la gamme Acti9.
