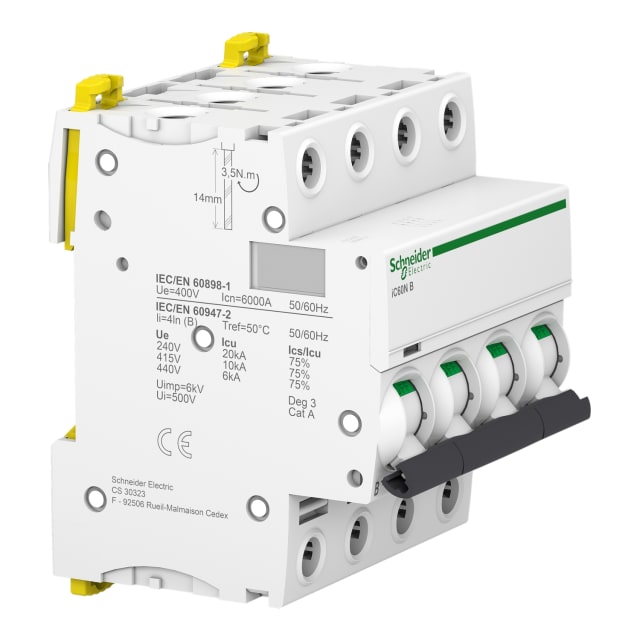

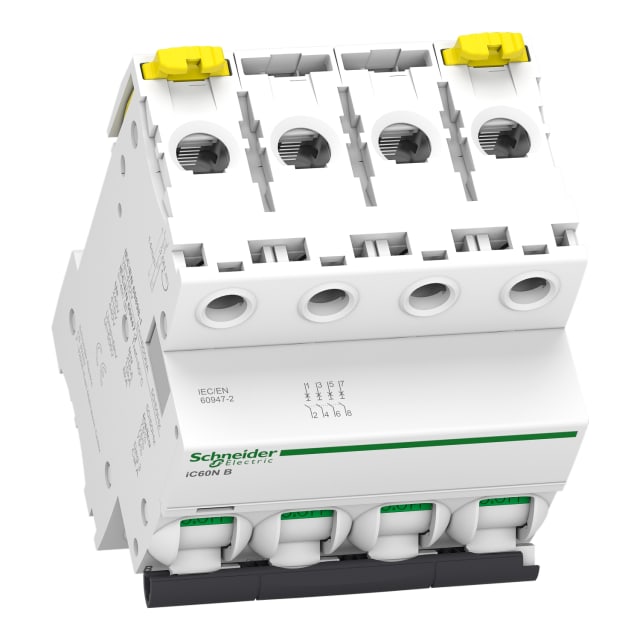

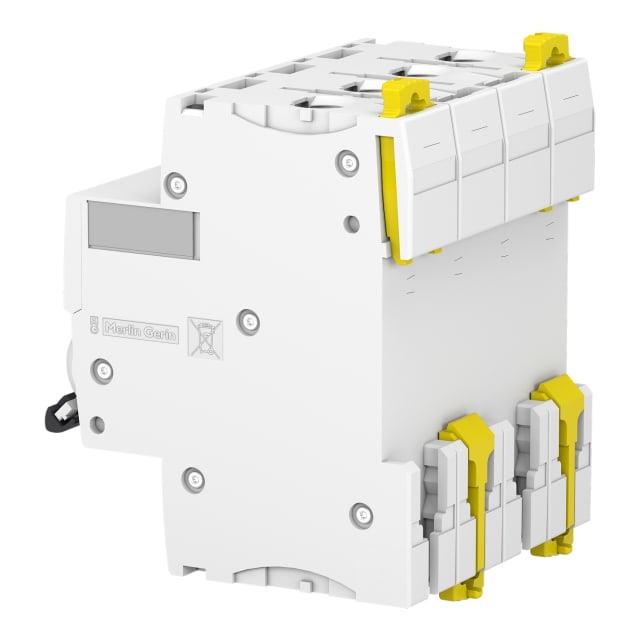

Disjoncteur modulaire 4 pôles 32A courbe B A9F78432

Disjoncteur modulaire 4 pôles 32A courbe B pour protection tétrapolaire

Ce disjoncteur modulaire 4 pôles 32A courbe B de la gamme Acti9 iC60N est conçu pour la protection des circuits contre les surcharges et les courts-circuits en distribution basse tension. Sa configuration 4P avec 4 pôles protégés convient aux installations tétrapolaires nécessitant une coupure simultanée des quatre conducteurs. Avec sa courbe B, il est particulièrement adaptée aux circuits où l’on recherche un déclenchement rapide sur faibles pointes d’appel, tout en conservant une protection précise du départ concerné.

Pouvoir de coupure adapté aux tableaux électriques exigeants

Ce modèle offre un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V comme à 400 V, ainsi qu’un pouvoir de coupure Icu pouvant atteindre 10 kA à 400 V et 20 kA à 230 V selon IEC 60947-2. Ce niveau de protection permet son intégration dans de nombreux tableaux de répartition où la tenue au court-circuit doit rester cohérente avec les exigences d’une distribution modulaire moderne. Sa classe de limitation énergétique 3 contribue en plus à réduire l’énergie laissée passer vers les équipements en aval.

Calibre 32A courbe B pour une protection sélective des départs

Avec un courant nominal de 32 A, ce disjoncteur protège efficacement un circuit dédié tout en conservant une lecture claire du calibre au tableau. La courbe de déclenchement B convient aux usages où les appels de courant au démarrage restent modérés. Dans une armoire ou un coffret, ce choix aide à affiner la protection du départ sans surdimensionner inutilement l’appareillage, ce qui facilite la cohérence entre charge, protection et conducteurs raccordés.

Format modulaire 4 modules pour intégration simple sur rail DIN

Sa largeur de 4 unités de division permet une implantation rationnelle dans les tableaux électriques où chaque module compte. Le disjoncteur se monte sur rail DIN et s’intègre facilement dans un ensemble de protections et de distribution modulaire. Ce format est intéressant pour les coffrets compacts ou les tableaux devant regrouper plusieurs départs tétrapolaires sans perdre en lisibilité ni en accessibilité lors du câblage ou des interventions de maintenance.

Raccordement souple pour sections courantes en installation

Ce disjoncteur accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement apporte une vraie souplesse au moment du câblage, aussi bien pour des départs de puissance modérée que pour des liaisons de tableau plus structurées. L’installateur bénéficie ainsi d’un appareillage compatible avec différentes sections usuelles, ce qui simplifie le choix des conducteurs en fonction du calibre, du cheminement et de l’environnement de pose.

Conçu pour fonctionner dans des environnements techniques variés

Prévu pour une tension de dimensionnement de 400 V en AC/DC, ce modèle dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 6 kV. Il fonctionne sur une fréquence de 50 à 60 Hz et supporte une température ambiante de fonctionnement de -35 à 70 °C. Ces caractéristiques en font une solution adaptée aux environnements techniques où la stabilité de l’appareillage et la continuité de service du tableau nécessitent un disjoncteur modulaire capable d’évoluer dans des conditions d’exploitation étendues.

Sécurité d’exploitation et compatibilité avec accessoires de la gamme

Ce disjoncteur quadripolaire bénéficie d’un indice de protection IP20, d’une catégorie de surtension 4 et d’un degré de pollution 3, pour une intégration cohérente dans les enveloppes de tableau prévues à cet effet. Il accepte en outre l’ajout de dispositifs supplémentaires, ce qui facilite l’évolution de l’installation selon les besoins de signalisation, de commande ou d’auxiliaires. C’est un choix pertinent pour les professionnels recherchant un disjoncteur 4P 32A courbe B facile à intégrer dans une architecture modulaire de protection et de distribution électrique.
