Schneider Distribution

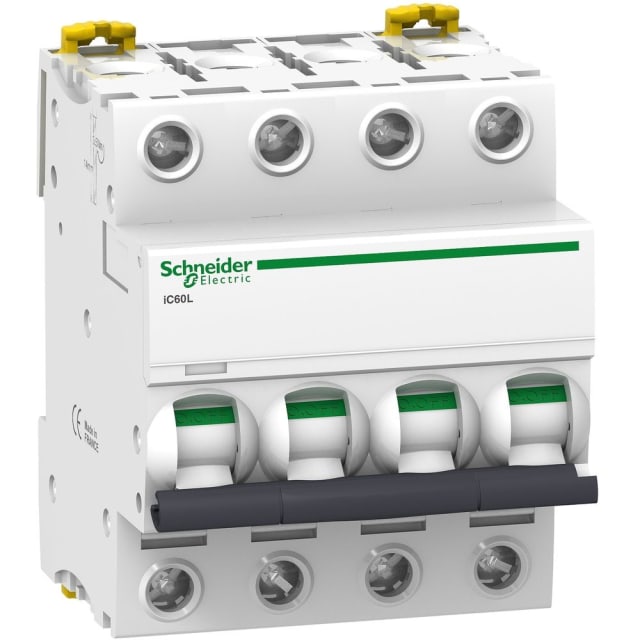

Disjoncteur modulaire 4 pôles 32A courbe C A9F94432

Marque : Schneider Distribution Série : Acti9 iC60 EAN : 3606480084133 SKU : 4107986 Réf. fabricant : A9F94432

Disjoncteur modulaire Acti9 iC60 4P 32 A courbe C, pouvoir de coupure 15 kA, pour protection et distribution électrique en tableaux tertiaires et industriels.

144.55€ HTVA

Par 1 pièce

16 en stock

16 en stock

Quantité Prix HTVA Remise
0-2 144.55€ 0%
3-5 141.66€ 2%
6-10 140.21€ 3%
11+ 138.77€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Courbe de déclenchement Disponibilité Prix HTVA
4107986 Réf. 4107986 Disjoncteur modulaire 4 pôles 32A courbe C A9F94432 Modèle sélectionné
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
C
4 32 A C En stock 144.55€ HTVA par 1 pièce En stock
4107880 Réf. 4107880 Disjoncteur 2P 16A courbe Z iC60L A9F92216
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
Z
2 16 A Z En stock 144.55€ HTVA par 1 pièce En stock
4107950 Réf. 4107950 Disjoncteur miniature 2P 2A courbe C iC60L A9F94202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
C
2 2 A C En stock 102.39€ HTVA par 1 pièce En stock
4107952 Réf. 4107952 Disjoncteur miniature 2 pôles 4A courbe C A9F94204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
C
2 4 A C En stock 90.26€ HTVA par 1 pièce En stock
4107953 Réf. 4107953 Disjoncteur modulaire 2P 6A courbe C A9F94206
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
C
2 6 A C En stock 83.85€ HTVA par 1 pièce En stock
4107954 Réf. 4107954 Disjoncteur modulaire iC60L 2P 10A courbe C A9F94210
Nombre de pôles (total)
2
Courant nominal
10 A
Courbe de déclenchement
C
2 10 A C En stock 71.22€ HTVA par 1 pièce En stock
4107955 Réf. 4107955 Disjoncteur miniature 2 pôles 16A courbe C A9F94216
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
C
2 16 A C En stock 71.22€ HTVA par 1 pièce En stock
4107956 Réf. 4107956 Disjoncteur miniature 2P 20A courbe C A9F94220
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
C
2 20 A C En stock 76.75€ HTVA par 1 pièce En stock
4107957 Réf. 4107957 Disjoncteur miniature 2 pôles 25A courbe C A9F94225
Nombre de pôles (total)
2
Courant nominal
25 A
Courbe de déclenchement
C
2 25 A C En stock 75.00€ HTVA par 1 pièce En stock
4107958 Réf. 4107958 Disjoncteur miniature 2P 32A courbe C A9F94232
Nombre de pôles (total)
2
Courant nominal
32 A
Courbe de déclenchement
C
2 32 A C En stock 75.00€ HTVA par 1 pièce En stock
4107967 Réf. 4107967 Disjoncteur tripolaire 6A courbe C iC60L A9F94306
Nombre de pôles (total)
3
Courant nominal
6 A
Courbe de déclenchement
C
3 6 A C En stock 130.85€ HTVA par 1 pièce En stock
4107968 Réf. 4107968 Disjoncteur tripolaire 10A courbe C iC60L A9F94310
Nombre de pôles (total)
3
Courant nominal
10 A
Courbe de déclenchement
C
3 10 A C En stock 109.98€ HTVA par 1 pièce En stock
4107969 Réf. 4107969 Disjoncteur tripolaire 16A courbe C iC60L A9F94316
Nombre de pôles (total)
3
Courant nominal
16 A
Courbe de déclenchement
C
3 16 A C En stock 114.37€ HTVA par 1 pièce En stock
4107970 Réf. 4107970 Disjoncteur tripolaire 20A courbe C iC60L A9F94320
Nombre de pôles (total)
3
Courant nominal
20 A
Courbe de déclenchement
C
3 20 A C En stock 114.37€ HTVA par 1 pièce En stock
4107971 Réf. 4107971 Disjoncteur tripolaire 25A courbe C A9F94325
Nombre de pôles (total)
3
Courant nominal
25 A
Courbe de déclenchement
C
3 25 A C En stock 114.37€ HTVA par 1 pièce En stock
4107972 Réf. 4107972 Disjoncteur triphasé 32A courbe C 3 pôles A9F94332
Nombre de pôles (total)
3
Courant nominal
32 A
Courbe de déclenchement
C
3 32 A C En stock 109.98€ HTVA par 1 pièce En stock
4107973 Réf. 4107973 Disjoncteur miniature 3P 40A courbe C iC60L A9F94340
Nombre de pôles (total)
3
Courant nominal
40 A
Courbe de déclenchement
C
3 40 A C En stock 143.86€ HTVA par 1 pièce En stock
4107981 Réf. 4107981 Disjoncteur modulaire 4 pôles 6A courbe C A9F94406
Nombre de pôles (total)
4
Courant nominal
6 A
Courbe de déclenchement
C
4 6 A C En stock 166.35€ HTVA par 1 pièce En stock
4107982 Réf. 4107982 Disjoncteur miniature 4 pôles 10A courbe C A9F94410
Nombre de pôles (total)
4
Courant nominal
10 A
Courbe de déclenchement
C
4 10 A C En stock 146.61€ HTVA par 1 pièce En stock
4107983 Réf. 4107983 Disjoncteur 4 pôles 16A courbe C iC60L A9F94416
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
C
4 16 A C En stock 138.99€ HTVA par 1 pièce En stock
4107984 Réf. 4107984 Disjoncteur tétrapolaire 20A courbe C A9F94420
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
C
4 20 A C En stock 138.99€ HTVA par 1 pièce En stock
4107985 Réf. 4107985 Disjoncteur modulaire 4 pôles 25A courbe C A9F94425
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
C
4 25 A C En stock 144.55€ HTVA par 1 pièce En stock
4107987 Réf. 4107987 Disjoncteur modulaire 4 pôles 40A courbe C A9F94440
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
C
4 40 A C En stock 187.76€ HTVA par 1 pièce En stock
4107989 Réf. 4107989 Disjoncteur miniature 4P 63A courbe C A9F94463
Nombre de pôles (total)
4
Courant nominal
63 A
Courbe de déclenchement
C
4 63 A C Sur commande 277.12€ HTVA par 1 pièce Sur commande
4108005 Réf. 4108005 Disjoncteur iC60L 2P 6A K – Cet iC60L est un disjoncteur
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
K
2 6 A K Sur commande 83.03€ HTVA par 1 pièce Sur commande
4108025 Réf. 4108025 Disjoncteur miniature 4P 4A courbe K iC60L A9F95404
Nombre de pôles (total)
4
Courant nominal
4 A
Courbe de déclenchement
K
4 4 A K En stock 87.62€ HTVA par 1 pièce En stock

Disjoncteur modulaire 4 pôles 32A courbe C pour protection de départs triphasés

Ce disjoncteur modulaire 4 pôles 32A courbe C de la gamme Acti9 iC60L est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les tableaux de distribution. Sa configuration 4P avec 4 pôles protégés convient aux installations triphasées avec coupure simultanée des conducteurs, pour une protection nette et homogène du départ concerné. Le calibre 32 A répond aux besoins des lignes de puissance et des circuits techniques exigeant une protection modulaire précise et bien dimensionnée.

Pouvoir de coupure élevé pour tableaux électriques exigeants

Ce modèle se distingue par un pouvoir de coupure adapté aux environnements où le niveau de court-circuit peut être important. Il atteint 15 kA selon EN 60898 à 230 V et à 400 V, ainsi que 20 kA selon IEC 60947-2 à 400 V et jusqu’à 36 kA à 230 V selon cette même norme. Cette capacité en fait un choix pertinent pour les tableaux électriques tertiaires, industriels ou techniques où la continuité d’exploitation passe aussi par une protection modulaire dimensionnée avec sérieux.

Courbe C 32A adaptée aux usages courants avec appels de courant modérés

Avec sa courbe de déclenchement C, ce disjoncteur 4 pôles 32A convient à la protection des circuits présentant des pointes de courant modérées au démarrage. Il est bien adapté à de nombreux départs d’alimentation, équipements techniques et charges usuelles nécessitant une protection magnétothermique équilibrée entre sensibilité et tolérance aux appels transitoires. Cette courbe est particulièrement recherchée lorsqu’il faut sécuriser efficacement un circuit sans déclenchements intempestifs liés au fonctionnement normal de certains appareils.

Format modulaire pratique pour intégration sur rail DIN

Sa largeur de 4 modules facilite son intégration dans un coffret ou un tableau électrique lorsque l’optimisation de l’encombrement est importante. Le produit est prévu pour un montage modulaire sur rail DIN, avec une profondeur totale de 44,5 mm indiquée dans les données techniques fournies. Ce format compact simplifie la composition des rangées de protection et permet d’intégrer ce disjoncteur quadripolaire dans des ensembles de distribution bien organisés, y compris lorsque plusieurs départs doivent cohabiter dans un espace limité.

Protection renforcée et maintenance plus lisible dans le tableau

La série Acti9 iC60L est pensée pour améliorer la lisibilité d’exploitation dans le tableau. Ce disjoncteur intègre notamment des fonctions de signalisation visuelle qui facilitent l’identification du circuit en défaut et la vérification de l’ouverture effective des contacts lors des opérations de maintenance en aval. Pour l’installateur comme pour l’exploitant, cela apporte un usage plus clair lors des recherches de défauts, des remises en service et des interventions sur des départs protégés.

Raccordement souple pour différentes sections de conducteurs

Ce disjoncteur modulaire 4P accepte des conducteurs monofilaire de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement permet de couvrir de nombreuses configurations de câblage en tableau, aussi bien pour des départs standards que pour des liaisons de section plus conséquente. L’appareil fonctionne en AC/DC, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV, ce qui contribue à une intégration cohérente dans des ensembles de distribution techniques.

Conçu pour les environnements électriques contraints

Sa classe de limitation énergétique 3, sa catégorie de surtension 4 et son degré de pollution 3 en font un disjoncteur adapté aux installations où la maîtrise des contraintes électriques est essentielle. Son indice de protection IP20 le destine à une utilisation à l’intérieur d’un coffret ou d’une enveloppe appropriée. Il peut fonctionner dans une large plage de température ambiante, de -35 à 70 °C, ce qui permet son emploi dans des locaux techniques et armoires soumises à des conditions d’exploitation étendues.

Une solution cohérente pour compléter un tableau de protection et distribution

Choisir ce disjoncteur quadripolaire Acti9 iC60L 32A courbe C, c’est sélectionner une protection modulaire claire à identifier, simple à intégrer et adaptée aux besoins des tableaux de protections et distribution électrique. Son positionnement 4 pôles protégés, son fort pouvoir de coupure et sa compatibilité avec des dispositifs supplémentaires en font une base solide pour composer un tableau modulaire évolutif, propre et techniquement cohérent autour de départs triphasés protégés.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V15 kA
Nombre de pôles (total)4
Courant nominal32 A
Courbe de déclenchementC
Conducteur neutre à connectionnon
Nombre de pôles protégés4
Largeur en unités de division4
Pouvoir de coupure assigné icn selon EN 60898 à 400 v15 kA
Tension de dimensionnement400 V
Profondeur totale44.5 mm
Type de tensionAC/DC
Tension d'isolement de mesure Ui500 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V20 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V36 kA
Tension nominale de tenue aux chocs Uimp6 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension4
Section du conducteur multifilaire pouvant être raccordée1...25 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable1...35 mm²
Température ambiante durant le fonctionnement-35...70 °C
Antidéflagrantnon
Puissance dissipée2.8 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,493 kg

Produits de la même série que le produit consulté

Ce disjoncteur 4 pôles protège-t-il aussi le neutre ?

Oui, ce modèle est un disjoncteur 4 pôles avec 4 pôles protégés. Il convient donc aux circuits triphasés avec neutre, si l’installation est conçue pour ce type de protection.

Peut-on l’utiliser dans un tableau modulaire standard ?

Oui, il est prévu pour un montage sur rail DIN dans un tableau modulaire. Il occupe 4 modules de largeur, ce qui permet de le réserver à un emplacement adapté dans le coffret.

Peut-on ajouter des accessoires sur ce disjoncteur ?

Oui, des dispositifs supplémentaires sont possibles sur cette gamme. Cela permet, selon les accessoires compatibles, d’ajouter des fonctions de signalisation ou de commande à distance.

Ce disjoncteur convient-il pour une coupure d’isolement dans une installation industrielle ?

La gamme Acti9 iC60L est donnée comme adaptée à l’isolement selon IEC/EN 60947-2. Cela en fait un appareil pertinent pour des tableaux de distribution nécessitant une protection modulaire robuste.

Quelle est la place à prévoir dans le coffret ?

Prévoyez 4 modules de largeur, avec une profondeur totale de 44,5 mm pour l’appareil lui-même. Il faut aussi garder de l’espace pour le câblage et le rayon de courbure des conducteurs.

Peut-on raccorder des câbles rigides et souples ?

Oui, la plage de raccordement indiquée couvre les conducteurs rigides et multifilaires. Il faut toutefois respecter les sections admissibles et le mode de serrage préconisé par l’installation.
