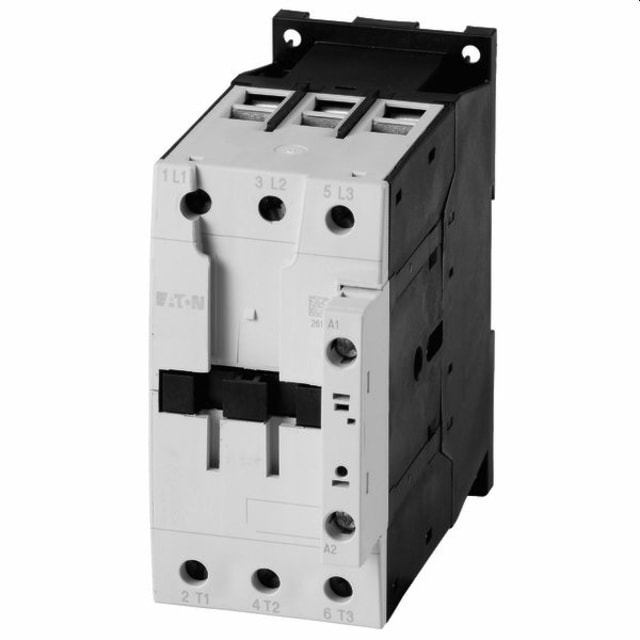

Contacteur de puissance triphasé 30 kW 230 VAC 277894

Contacteur de puissance triphasé 30 kW pour commande de moteurs

Ce contacteur de puissance triphasé est conçu pour la commande de moteurs en environnement électrique exigeant. En version 3 pôles avec 3 contacts principaux à fermeture, il convient au pilotage des charges moteur jusqu’à 30 kW en AC-3 sous 400 V. Sa bobine de commande en 230 V AC à 50 Hz, compatible 240 V à 60 Hz, permet une intégration simple dans de nombreuses armoires de distribution et de commande.

Calibrage adapté aux applications moteur en AC-3 et AC-4

Avec un courant assigné de 65 A en AC-3 à 400 V et 98 A en AC-1 à 400 V, ce contacteur répond aux besoins de commutation des charges triphasées courantes en automatisme et en distribution de puissance. Il prend également en charge des usages plus contraignants avec une puissance de 12 kW en AC-4 et un courant assigné de 25 A dans cette catégorie, ce qui le rend pertinent pour certaines commandes avec manœuvres plus sévères.

Commande en courant alternatif pour une intégration directe

La commande s’effectue en courant alternatif avec une alimentation de bobine en 230 V à 50 Hz et 240 V à 60 Hz. Cette configuration facilite le raccordement dans les installations où la tension de commande est déjà disponible en alternatif, sans ajout d’interface complexe. L’appareil fonctionne sur réseaux d’alimentation AC de 230 à 690 V à 50 Hz comme à 60 Hz, ce qui apporte de la souplesse dans la conception de coffrets de commande et d’ensembles de démarrage moteur.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal à vis est particulièrement apprécié pour les installations nécessitant un serrage franc et un câblage structuré. Ce type de connexion permet de travailler proprement lors du montage en tableau, en neuf comme en maintenance. L’absence de montage sur rail DIN oriente ce contacteur vers une intégration sur platine ou support adapté dans les armoires électriques, lorsque la tenue mécanique et l’organisation interne du coffret sont prioritaires.

Format cohérent pour l’implantation dans une armoire électrique

Avec une largeur de 55 mm, une hauteur de 115 mm et une profondeur de 132,1 mm, ce contacteur offre un encombrement maîtrisé pour un appareil de cette catégorie de puissance. Ce gabarit facilite l’anticipation de l’implantation dans le tableau, notamment lorsque plusieurs organes de coupure, de protection ou de commande doivent cohabiter dans un espace rationalisé.

Version 3 pôles sans contacts auxiliaires intégrés

Cette exécution est livrée sans contact auxiliaire intégré, avec 0 contact auxiliaire à fermeture et 0 contact auxiliaire à ouverture. Elle convient donc parfaitement lorsque la fonction principale attendue est la commutation de puissance pure sur trois phases. Pour les projets nécessitant des retours d’état, des verrouillages électriques ou des reports de signalisation, cette configuration permet de partir sur une base simple et claire, à compléter selon l’architecture de commande retenue.

Une solution pertinente pour tableaux de commande et distribution électrique

Ce contacteur de puissance triphasé 30 kW trouve naturellement sa place dans les tableaux électriques dédiés à la commande de moteurs, aux départs machine, aux équipements de ventilation, de pompage, de convoyage ou à d’autres applications industrielles et tertiaires nécessitant une commutation de puissance nette. Son positionnement technique en fait un choix adapté pour les professionnels recherchant un contacteur triphasé 230 VAC dimensionné pour la manœuvre de charges moteur avec raccordement à vis et format d’intégration cohérent en coffret.
