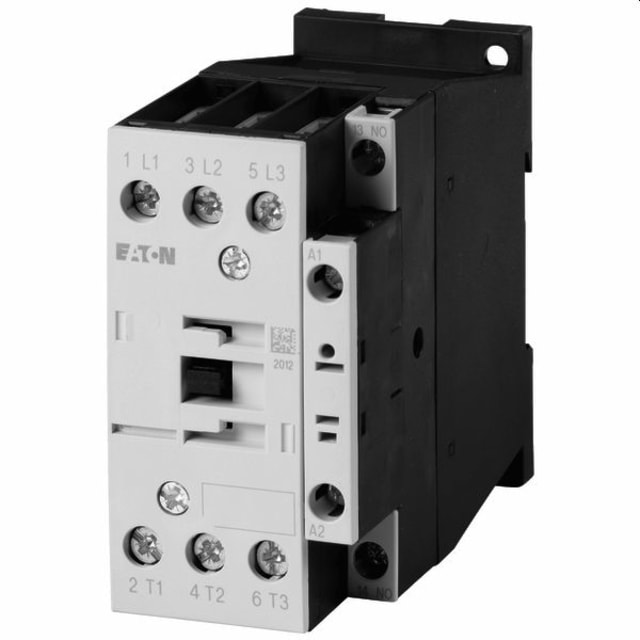

Contacteur de puissance tripolaire 15 kW 230 V 277260

Contacteur de puissance tripolaire 15 kW pour commande de moteurs

Ce contacteur de puissance tripolaire est conçu pour la commande de moteurs et des circuits de puissance en environnement tertiaire et industriel. Sa configuration 3 pôles avec 3 contacts principaux à fermeture permet une commutation adaptée aux applications moteur, avec une puissance assignée de 15 kW en AC-3 sous 400 V. Il constitue une solution cohérente pour les armoires électriques où l’on recherche un appareillage de commande précis, compact et simple à intégrer.

Bobine de commande 230 V AC et contact auxiliaire intégré

Équipé d’une bobine de commande en 230 V AC à 50 Hz et 240 V à 60 Hz, ce modèle convient aux montages de commande courants en alimentation alternative. Il intègre également 1 contact auxiliaire à fermeture, utile pour le report d’état, l’auto-maintien ou certaines logiques de commande. Cette configuration évite l’ajout immédiat d’un bloc auxiliaire dans de nombreux schémas de démarrage moteur.

Pouvoir de coupure adapté aux usages de démarrage moteur

Avec un courant de service de 32 A en AC-3 à 400 V, ce contacteur est dimensionné pour la commande de charges moteur avec démarrage et arrêt fréquents. En AC-1 à 400 V, son courant de service atteint 45 A, ce qui le rend également pertinent pour certaines charges non inductives ou faiblement inductives. Pour les régimes plus sévères, la puissance assignée en AC-4 à 400 V est donnée pour 7 kW, avec un courant correspondant de 15 A, ce qui aide à bien sélectionner l’appareil selon le type de manœuvre prévu.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal à vis facilite une connexion franche des conducteurs et un serrage adapté aux habitudes de câblage en tableau. Ce type de connexion est apprécié pour les installations où la tenue mécanique du raccordement et la lisibilité du câblage sont recherchées. Le contacteur n’est pas destiné à un montage sur rail, ce qui oriente son intégration vers une fixation adaptée au fond d’armoire ou à un support prévu pour ce format.

Format compact pour intégration en coffret et armoire

Avec des dimensions de 45 mm de largeur, 85 mm de hauteur et 97 mm de profondeur, ce contacteur de puissance reste compact au regard de sa capacité de commutation. Ce gabarit permet d’optimiser l’espace disponible dans un coffret ou une armoire électrique, tout en conservant une plage d’utilisation adaptée à des départs moteurs de puissance intermédiaire. Son encombrement maîtrisé simplifie aussi l’organisation des appareillages de commande et de protection autour du départ concerné.

Conçu pour les ensembles de distribution et d’automatisme

Ce modèle trouve naturellement sa place dans les tableaux électriques, ensembles de distribution et circuits d’automatisme nécessitant la commande d’un moteur triphasé. Il convient notamment pour piloter des pompes, ventilateurs, compresseurs, convoyeurs ou autres équipements entraînés, dès lors que les caractéristiques de charge correspondent aux valeurs assignées du contacteur. Son architecture avec 3 contacts principaux et 1 auxiliaire NO répond aux besoins classiques de commande moteur en coffret.

Un choix pertinent pour remplacer ou équiper un départ moteur 15 kW

Pour un remplacement à l’identique ou la réalisation d’un nouveau montage, ce contacteur de puissance 15 kW 230 V se distingue par sa lecture simple : 3 pôles de puissance, 1 auxiliaire à fermeture, commande AC et bornes à vis. Il permet de sécuriser le choix du bon appareillage pour un départ moteur lorsque l’on recherche un contacteur de puissance tripolaire compact, compatible avec une commande en 230 V alternatif et adapté aux usages de commutation en AC-3 jusqu’à 15 kW sous 400 V.
