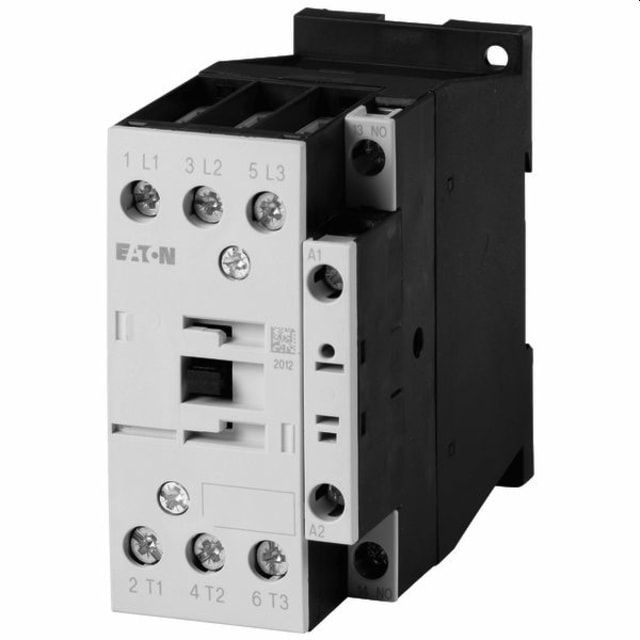

Contacteur de puissance tripolaire 7,5 kW 230 V 277004

Contacteur de puissance tripolaire pour commande de moteur jusqu’à 7,5 kW

Ce contacteur de puissance tripolaire est conçu pour la commande de moteurs et charges de puissance en environnement de tableau électrique. Sa configuration 3 pôles avec 1 contact auxiliaire à fermeture intégrée permet de piloter un circuit principal tout en ajoutant une information de commande ou de report, pratique pour les automatismes, verrouillages et séquences de fonctionnement.

Calibré pour les applications AC-3 en 400 V

Ce modèle est dimensionné pour une puissance de service de 7,5 kW en AC-3 à 400 V, avec un courant assigné de 18 A dans cette catégorie d’emploi. Il convient donc particulièrement à la commutation de moteurs asynchrones en démarrage et arrêt en régime établi. Pour des charges plus faiblement inductives, son courant de service AC-1 atteint 40 A, ce qui élargit son usage dans les armoires de commande et de distribution de puissance.

Bobine de commande AC 230 V pour intégration simple

Équipé d’une bobine de commande en courant alternatif 230 V à 50 Hz, ce contacteur s’intègre facilement dans de nombreux schémas de commande standards. Cette alimentation de bobine en AC facilite le choix dans les installations utilisant une commande classique par bouton-poussoir, relais, horloge ou sortie d’automate adaptée. La version correspond également à une alimentation 240 V à 60 Hz.

1 contact auxiliaire NO intégré pour les fonctions de commande

La présence d’un contact auxiliaire à fermeture offre une solution directe pour réaliser un auto-maintien, transmettre un état de marche ou participer à une logique de commande sans ajout immédiat d’un bloc auxiliaire. Cette configuration est recherchée pour les départs moteurs compacts, lorsque l’on souhaite conserver un câblage clair et limiter l’encombrement fonctionnel autour du contacteur.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal à vis permet une connexion précise des conducteurs dans le tableau. Ce type de connexion est apprécié pour les installations où la tenue mécanique du serrage, la lisibilité du câblage et la facilité d’entretien comptent dans le choix du matériel. Il s’adapte bien aux montages de puissance nécessitant une mise en œuvre soignée entre protection, commande moteur et répartition.

Format compact pour intégration en coffret et armoire

Avec des dimensions de 45 mm de largeur, 85 mm de hauteur et 97 mm de profondeur, ce contacteur de puissance conserve un format compact au regard de sa capacité de commutation. Il trouve sa place dans de nombreux ensembles de commande, coffrets techniques et armoires électriques où l’optimisation de l’espace reste importante, sans compromettre la fonction de coupure et de commande de la charge.

Adapté aux usages moteurs et aux manœuvres plus exigeantes

En plus de son usage courant en AC-3, ce contacteur prend aussi en charge des applications AC-4 avec un courant assigné de 10 A. Il peut ainsi répondre à des manœuvres plus contraignantes comme certaines fonctions d’à-coups, d’inversion ou de démarrages répétés selon le dimensionnement global du circuit. Son emploi s’adresse donc aux professionnels recherchant un contacteur modulaire de commande moteur précis, cohérent avec les besoins d’exploitation d’un tableau électrique.
