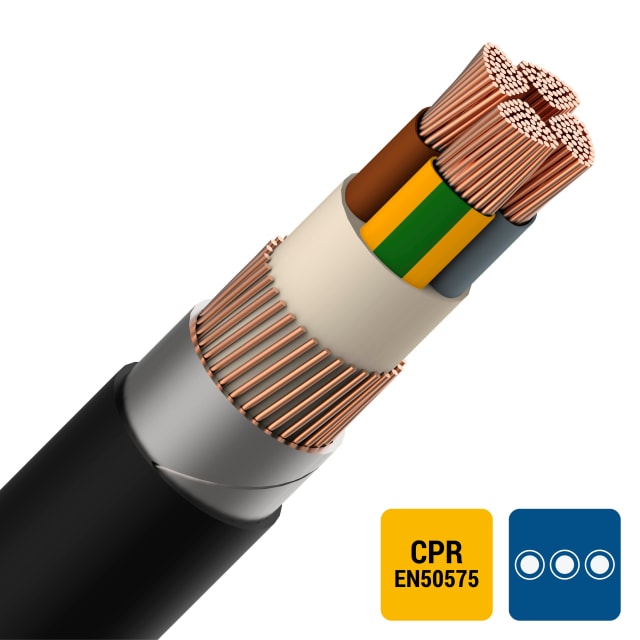

Câble d’énergie armé EXAVB XLPE/PVC 1kV 4G120mm²

Marque : ENERGIEKABEL Série : EXAVB SKU : 5428879 Réf. fabricant : EXAVB4G120-CCA B 1000

Câble d’énergie armé 1 kV EXAVB 4G120 mm² en cuivre XLPE/PVC, avec conducteur de protection, armure feuillard acier et gaine noire. Adapté aux installations exigeantes en intérieur comme en extérieur.

175.81€ HTVA

Par 1 mètre

428 en stock

428 en stock

Découpes souhaitées

Frais de coupe : 20.00€ HTVA par morceau.

Variantes du produit

Référence Produit Conducteurs Section Terre Disponibilité Prix HTVA
5428879 Réf. 5428879 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4G120mm² Modèle sélectionné
Conducteurs
4
Section
120 mm²
Terre
oui
4 120 mm² oui En stock 175.81€ HTVA par 1 m En stock
5428320 Réf. 5428320 Câble d'énergie armé EXAVB XLPE/PVC 1kV 2x1,5mm²
Conducteurs
2
Section
1,5 mm²
Terre
non
2 1,5 mm² non En stock 4.55€ HTVA par 1 m En stock
5428321 Réf. 5428321 Câble énergie armé EXAVB XLPE/PVC 1kV 4x10mm²
Conducteurs
4
Section
10 mm²
Terre
non
4 10 mm² non En stock 20.58€ HTVA par m En stock
5428322 Réf. 5428322 Câble d'énergie armé EXAVB 1kV 4x16 mm² Cca s3d2a3
Conducteurs
4
Section
16 mm²
Terre
non
4 16 mm² non En stock 31.46€ HTVA par 1 m En stock
5428323 Réf. 5428323 Câble d'énergie armé EXAVB 1kV 2X2,5mm² Cca s3d2a3
Conducteurs
2
Section
2,5 mm²
Terre
non
2 2,5 mm² non En stock 5.25€ HTVA par m En stock
5428324 Réf. 5428324 Câble d'énergie armé EXAVB XLPE/PVC 1kV 2x4mm²
Conducteurs
2
Section
4 mm²
Terre
non
2 4 mm² non En stock 7.02€ HTVA par 1 m En stock
5428327 Réf. 5428327 Câble d'énergie armé EXAVB XLPE/PVC 1kV 3x10mm²
Conducteurs
3
Section
10 mm²
Terre
non
3 10 mm² non En stock 16.71€ HTVA par 1 m En stock
5428328 Réf. 5428328 Câble d'énergie armé EXAVB XLPE/PVC 1kV 3X16mm²
Conducteurs
3
Section
16 mm²
Terre
non
3 16 mm² non En stock 25.04€ HTVA par m En stock
5428329 Réf. 5428329 Câble d'énergie armé EXAVB XLPE/PVC 1kV 3x2,5 mm²
Conducteurs
3
Section
2,5 mm²
Terre
non
3 2,5 mm² non En stock 6.34€ HTVA par 1 m En stock
5428332 Réf. 5428332 Câble d'énergie armé EXAVB 1kV 3X25+16mm² Cca s3d2a3
Conducteurs
3
Section
25 mm²
Terre
non
3 25 mm² non En stock 42.02€ HTVA par m En stock
5428336 Réf. 5428336 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4G10mm²
Conducteurs
4
Section
10 mm²
Terre
oui
4 10 mm² oui En stock 20.18€ HTVA par m En stock
5428337 Réf. 5428337 Câble d'énergie armé EXAVB 1kV 4G16 mm² Cca s3d2a3
Conducteurs
4
Section
16 mm²
Terre
oui
4 16 mm² oui En stock 30.98€ HTVA par m En stock
5428338 Réf. 5428338 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4G2,5mm²
Conducteurs
4
Section
2,5 mm²
Terre
oui
4 2,5 mm² oui En stock 7.90€ HTVA par m En stock
5428339 Réf. 5428339 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4G25mm²
Conducteurs
4
Section
25 mm²
Terre
oui
4 25 mm² oui En stock 45.85€ HTVA par m En stock
5428340 Réf. 5428340 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4G4mm² Cca
Conducteurs
4
Section
4 mm²
Terre
oui
4 4 mm² oui En stock 10.69€ HTVA par m En stock
5428341 Réf. 5428341 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4G6mm² Cca
Conducteurs
4
Section
6 mm²
Terre
oui
4 6 mm² oui En stock 13.74€ HTVA par 1 m En stock
5428342 Réf. 5428342 Câble d'énergie EXAVB armé XLPE/PVC 1kV 4x1,5mm² Cca
Conducteurs
4
Section
1,5 mm²
Terre
non
4 1,5 mm² non En stock 6.29€ HTVA par m En stock
5428343 Réf. 5428343 Câble énergie armé EXAVB XLPE/PVC 1kV 4x2,5mm² Cca
Conducteurs
4
Section
2,5 mm²
Terre
non
4 2,5 mm² non En stock 7.84€ HTVA par 1 m En stock
5428344 Réf. 5428344 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4x25mm²
Conducteurs
4
Section
25 mm²
Terre
non
4 25 mm² non En stock 45.42€ HTVA par m En stock
5428345 Réf. 5428345 Câble d'énergie EXAVB armé XLPE/PVC 1kV 4x4 mm²
Conducteurs
4
Section
4 mm²
Terre
non
4 4 mm² non En stock 10.75€ HTVA par 1 m En stock
5428346 Réf. 5428346 Câble d'énergie EXAVB armé XLPE/PVC 1kV 4x6 mm²
Conducteurs
4
Section
6 mm²
Terre
non
4 6 mm² non En stock 13.81€ HTVA par m En stock
5428347 Réf. 5428347 Câble d'énergie EXAVB armé 1kV 3G2,5mm² Cca s3d2a3
Conducteurs
3
Section
2,5 mm²
Terre
oui
3 2,5 mm² oui En stock 6.60€ HTVA par m En stock
5428876 Réf. 5428876 Câble d'énergie armé EXAVB XLPE/PVC 1kV 3x95mm²
Conducteurs
3
Section
95 mm²
Terre
non
3 95 mm² non En stock 105.50€ HTVA par 1 m En stock
5428883 Réf. 5428883 Câble d'énergie armé EXAVB 1kV 4G35mm² Cca s3d2a3
Conducteurs
4
Section
35 mm²
Terre
oui
4 35 mm² oui En stock 56.12€ HTVA par 1 m En stock
5428884 Réf. 5428884 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4G50mm² Cca
Conducteurs
4
Section
50 mm²
Terre
oui
4 50 mm² oui En stock 77.08€ HTVA par m En stock
5428885 Réf. 5428885 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4G70mm²
Conducteurs
4
Section
70 mm²
Terre
oui
4 70 mm² oui En stock 103.94€ HTVA par m En stock
5428886 Réf. 5428886 Câble d'énergie armé XLPE/PVC 1kV 4G95 mm² EXAVB
Conducteurs
4
Section
95 mm²
Terre
oui
4 95 mm² oui En stock 139.88€ HTVA par m En stock
5428887 Réf. 5428887 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4x120 mm²
Conducteurs
4
Section
120 mm²
Terre
non
4 120 mm² non En stock 174.75€ HTVA par 1 m En stock
5428888 Réf. 5428888 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4x150mm²
Conducteurs
4
Section
150 mm²
Terre
non
4 150 mm² non En stock 215.32€ HTVA par 1 m En stock
5428889 Réf. 5428889 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4x185mm²
Conducteurs
4
Section
185 mm²
Terre
non
4 185 mm² non En stock 265.66€ HTVA par 1 m En stock
5428891 Réf. 5428891 Câble d'énergie armé EXAVB 1kV 4x35mm² Cca s3d2a3
Conducteurs
4
Section
35 mm²
Terre
non
4 35 mm² non En stock 56.72€ HTVA par 1 m En stock
5428892 Réf. 5428892 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4x50mm²
Conducteurs
4
Section
50 mm²
Terre
non
4 50 mm² non En stock 77.36€ HTVA par 1 m En stock
5428893 Réf. 5428893 Câble d'énergie EXAVB armé XLPE/PVC 1kV 4x70mm²
Conducteurs
4
Section
70 mm²
Terre
non
4 70 mm² non En stock 102.66€ HTVA par 1 m En stock
5428894 Réf. 5428894 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4x95mm²
Conducteurs
4
Section
95 mm²
Terre
non
4 95 mm² non En stock 139.88€ HTVA par m En stock
5763585 Réf. 5763585 Câble d’énergie armé 5G10 mm² 0,6/1 kV Cca
Conducteurs
5
Section
10 mm²
Terre
oui
5 10 mm² oui En stock 28.73€ HTVA par 1 m En stock
5882332 Réf. 5882332 Câble énergie armé 1 kV EXAV PRC/PVC 5G6 mm² N596000
Conducteurs
5
Section
6 mm²
Terre
oui
5 6 mm² oui En stock 19.10€ HTVA par 1 m En stock

Câble d’énergie armé 1kV pour alimentations basse tension exigeantes

Le câble d’énergie armé EXAVB XLPE/PVC 1kV 4G120mm² est conçu pour les liaisons de puissance basse tension qui demandent une forte section, une bonne tenue mécanique et une pose polyvalente. Sa configuration 4G120 mm² avec conducteur de protection intégré convient aux alimentations triphasées où la continuité de service et la robustesse de l’ensemble de la ligne sont recherchées. La série EXAVB est destinée aux installations fixes en environnement résidentiel collectif, tertiaire, technique ou industriel.

Structure armée adaptée aux zones exposées aux contraintes mécaniques

Sa construction associe des âmes en cuivre nu de classe 2, une isolation XLPE, une armure par feuillard d’acier et une gaine extérieure en PVC noir. Cette architecture est particulièrement pertinente lorsque le câble doit être installé dans des zones où une protection mécanique renforcée est nécessaire. L’armure contribue à mieux protéger la liaison lors du passage en cheminement apparent, en gaine, en conduit ou en pose enterrée selon les conditions de chantier et les règles de mise en œuvre prévues pour ce type de câble.

Section 120 mm² pour le transport d’énergie sur circuits puissants

Avec une section nominale de 120 mm² par conducteur, ce câble EXAVB répond aux besoins des départs de puissance, colonnes techniques, alimentations d’armoires, tableaux secondaires ou équipements fortement consommateurs. Les conducteurs sectoraux permettent une construction optimisée sur les grandes sections, tandis que l’âme câblée de classe 2 facilite l’équilibre entre tenue mécanique et mise en place sur chantier. Le repérage par couleur, conforme au marquage des conducteurs, simplifie l’identification des phases et du conducteur de protection lors du raccordement.

Isolation XLPE et gaine PVC pour une utilisation en conditions fixes

L’isolation principale en polyéthylène réticulé (XLPE) autorise une température maximale admissible du conducteur de 90 °C, ce qui en fait une solution adaptée aux lignes d’énergie fixes soumises à des contraintes thermiques courantes en exploitation. La gaine extérieure en PVC noir complète cette construction pour les installations techniques où l’on recherche un câble d’alimentation armé à la fois compact, protégé et adapté aux parcours extérieurs ou enterrés selon l’usage. Le produit est donné pour une température de service statique de -15 à +60 °C et pour une température de pose comprise entre 5 et 60 °C.

Classement CPR Cca s3 d2 a3 pour les projets soumis aux exigences feu

Ce câble électrique armé dispose d’un classement de réaction au feu Cca s3 d2 a3 selon EN 13501-6, avec conformité CPR EN 50575. Ce niveau de classement en fait une option pertinente pour les installations où le comportement au feu du câble entre dans les critères de sélection du chantier. La classe Cca indique une contribution limitée au feu, tandis que les indices s3, d2 et a3 précisent respectivement la production de fumée, les gouttelettes enflammées et l’acidité des émissions. Pour l’acheteur professionnel, cette information est essentielle afin d’aligner le choix du câble avec les exigences du dossier technique.

Pose en faisceau ou en nappe selon l’usage de la gamme

La signalétique associée à cette gamme EXAVB Cca indique une utilisation possible en faisceau ou en nappe. Ce point est utile pour les installations techniques regroupant plusieurs circuits dans un même cheminement. Le diamètre extérieur approximatif de 46 mm doit être anticipé pour le dimensionnement des supports, fourreaux, passages et accessoires de fixation. Son poids d’environ 6075 kg/km confirme qu’il s’agit d’un câble de forte capacité, destiné à des infrastructures où la préparation de la manutention et des rayons de passage est un vrai critère de chantier.

Données de mise en œuvre à anticiper pour une installation propre

Pour préserver sa structure, ce câble d’énergie 4G120 mm² demande un rayon de courbure minimal de 15 fois son diamètre extérieur. Cette donnée est importante pour préparer les changements de direction, réservations, pénétrations de paroi et raccordements en coffret ou armoire. Sa géométrie ronde favorise une pose régulière, tandis que la présence du conducteur de protection intégré évite d’ajouter un conducteur séparé sur les configurations compatibles. Pour un achat sûr, ce modèle correspond à un câble EXAVB XLPE/PVC armé 0,6/1 kV, 4 conducteurs dont terre, section 120 mm², gaine noire et classement CPR Cca.

Documentation PDF

Caractéristiques techniques

Matériau de l'âmecuivre
Matériau de recouvrement du conducteurnu
Classe de construction de l'âmeClasse 2 = cablée
Forme de l'âmesectorale
Nombre de conducteurs4
Section nominale du conducteur120 mm²
Avec conducteur de protectionoui
Spécification de l'isolation (principale) des filsPolyéthylène réticulé (PRC - XLPE)
Identification du conducteurcouleur
Marquage des conducteurs selon HD 308 S2oui
ArmureFeuillard
Matière de renfortacier
Matériau de gaine extérieurePolyvinylchloride (PVC)
Couleur de gaine extérieurenoir
Géométrie du câblerond
classe de réaction au feu selon EN 13501-6Cca
classe de production de fumée selon EN 13501-6s3 (production de fumée importante)
classe de gouttelettes/particules enflammées selon EN 13501-6d2 (gouttelettes / particules enflammées persistant> 10 s)
classe de production d'acide selon EN 13501-7a3
Tension nominale Uo0.6 kV
Tension nominale U1 kV
Poids6075 kg/km
Diamètre extérieur approx.46 mm
Rayon de courbure min. (x * diamètre)15
Longueur rouleau/bobine1 m
Température max. admissible du conducteur90 °C
Température de pose5...60 °C
Température de service min./max., statique-15...60 °C
Product Carbon Footprint (CO2)Estimation Sonepar

Produits de la même série que le produit consulté

Ce type d’installation convient à ce câble armé EXAVB ?

Ce câble est destiné aux installations basse tension où une protection mécanique est recherchée, notamment en pose fixe, en intérieur technique, en caniveau ou en enterré direct si les règles de pose locales l’autorisent. Son armure en acier renforce la résistance aux agressions mécaniques.

Peut-on le poser directement en extérieur ?

Oui, sa gaine extérieure noire en PVC et sa conception armée le rendent adapté aux poses fixes extérieures. En revanche, il faut respecter les conditions de pose, la protection mécanique complémentaire si nécessaire et les prescriptions du chantier.

Ce câble peut-il être enterré sans fourreau ?

Sa conception armée est justement prévue pour des poses où le câble est exposé à des contraintes mécaniques, y compris en enterré direct selon les règles de l’installation. La décision finale dépend toutefois des exigences du projet, de la profondeur de pose et des protections demandées sur site.

Quelle est la bonne méthode de raccordement pour un câble 4 conducteurs de 120 mm² ?

Il faut utiliser des accessoires de raccordement adaptés au 4 x 120 mm², avec des cosses, embouts ou raccords dimensionnés pour des conducteurs cuivre de forte section. Le sertissage doit être réalisé avec l’outillage approprié afin d’assurer un contact fiable.

Faut-il prévoir des accessoires spécifiques à cause de l’armure ?

Oui, l’armure doit être reprise et raccordée correctement dans les coffrets, boîtes ou presse-étoupes prévus pour ce type de câble. Les accessoires doivent être compatibles avec un câble armé afin de garantir la continuité de protection et l’étanchéité du montage.

Quelles précautions prendre pendant la pose ?

Il faut respecter le rayon de courbure minimal, éviter les écrasements, et poser le câble dans la plage de température indiquée pour la mise en œuvre. Pour un câble de ce diamètre, une manutention adaptée est aussi importante afin de ne pas endommager la gaine ou l’armure.
