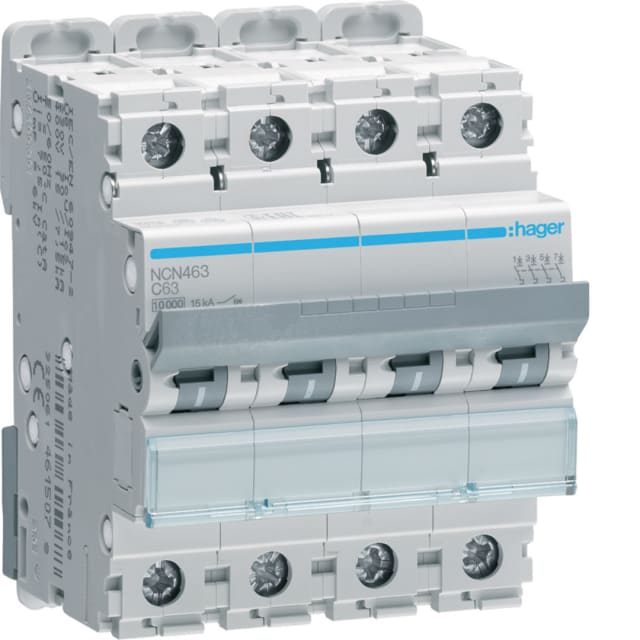

Disjoncteur courbe C 63A 4 pôles 10kA 4 modules NCN463

Disjoncteur courbe C 63A 4 pôles pour protection des circuits triphasés

Ce disjoncteur modulaire 4 pôles courbe C 63A est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les installations en courant alternatif. Sa configuration 4 pôles avec 4 pôles protégés convient aux réseaux triphasés sans neutre raccordé, lorsque la coupure simultanée de l’ensemble des conducteurs actifs est recherchée. Son calibre 63 A le destine aux départs de puissance, aux tableaux de distribution et aux applications tertiaires ou techniques nécessitant une protection modulaire robuste et lisible.

Pouvoir de coupure 10 kA pour tableaux de distribution exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur répond aux environnements où le niveau de courant de court-circuit impose un appareil modulaire de bon niveau. Il dispose également d’un pouvoir de coupure Icu allant jusqu’à 15 kA à 400 V selon IEC 60947-2, ce qui renforce son intérêt dans les ensembles de distribution où la sélectivité, la tenue des protections et la cohérence du tableau sont des critères importants. La classe de limitation énergétique 3 participe en outre à une meilleure réduction des effets thermiques et dynamiques lors d’un défaut.

Courbe C 63A adaptée aux usages avec appels de courant modérés

La courbe de déclenchement C est particulièrement adaptée aux circuits susceptibles de présenter des pointes de courant modérées au démarrage, comme certains équipements techniques, lignes d’alimentation ou charges mixtes. Le calibre 63 A permet de protéger un départ de forte intensité tout en conservant le format compact d’un appareillage modulaire sur rail DIN. Cette combinaison courbe C et 63 A facilite l’intégration dans des tableaux où l’on recherche une protection cohérente avec des usages de distribution classiques en environnement résidentiel étendu, tertiaire ou petit industriel.

Format 4 modules pour une intégration simple dans le tableau

Sa largeur de 4 modules permet une implantation nette dans les coffrets et tableaux modulaires, avec un encombrement bien maîtrisé. La profondeur totale de 70 mm aide à anticiper l’intégration dans les enveloppes existantes ou les ensembles neufs. Le montage sur rail DIN s’inscrit dans les pratiques courantes de câblage et de distribution, ce qui simplifie l’organisation des départs et la lecture de l’appareillage dans le tableau. Ce format est particulièrement pertinent lorsque plusieurs protections doivent être alignées sans perte d’espace.

Raccordement pratique pour conducteurs rigides et souples

Ce disjoncteur accepte des sections de conducteurs monofilaires de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement apporte une vraie souplesse pour le câblage des départs, qu’il s’agisse d’une alimentation de tableau, d’une liaison vers un équipement ou d’une adaptation à l’architecture existante. La connexion par bornes à vis convient à une mise en œuvre précise et ordonnée, en cohérence avec les contraintes habituelles des tableaux de distribution et des armoires électriques.

Tenue électrique et compatibilité avec les contraintes d’exploitation

Prévu pour une tension de dimensionnement de 400 V en AC et une fréquence de 50 à 60 Hz, ce disjoncteur présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Ces caractéristiques le rendent adapté aux installations devant supporter les contraintes électriques usuelles d’un réseau basse tension modulaire. Sa catégorie de surtension 3 et son degré de pollution 2 s’intègrent dans une logique d’installation en tableau, avec des conditions d’emploi compatibles avec la majorité des environnements techniques intérieurs.

Un appareillage modulaire pensé pour les conditions de service courantes

Avec une plage de fonctionnement de -25 à 70 °C et un indice de protection IP20, ce disjoncteur est destiné à être installé dans une enveloppe ou un tableau adapté. Sa puissance dissipée de 25,7 W est une donnée utile pour l’étude thermique du coffret, notamment lorsque plusieurs appareils de protection sont regroupés sur la même rangée. La possibilité d’ajouter des dispositifs supplémentaires permet aussi d’envisager une configuration plus complète du départ, selon les besoins d’exploitation, de signalisation ou de déclenchement associés au tableau.
