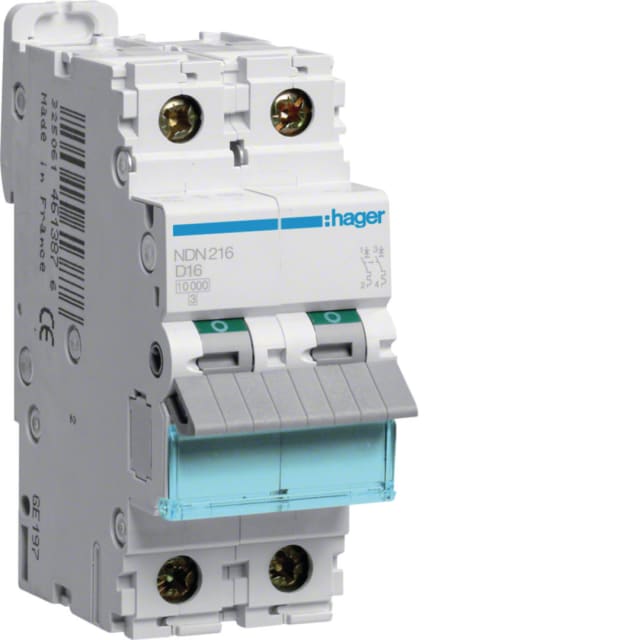

Disjoncteur bipolaire courbe D 16A 10kA 2 modules NDN216

Disjoncteur bipolaire courbe D 16A 10kA pour départs exigeants

Ce disjoncteur bipolaire 16A courbe D en 2 modules est conçu pour la protection des circuits AC nécessitant une réponse adaptée aux pointes d’appel de courant plus marquées au démarrage. Son calibre 16 A et sa courbe de déclenchement D en font un choix pertinent pour certains usages techniques où les équipements génèrent des appels transitoires élevés. En version 2 pôles protégés, il assure la coupure et la protection des deux conducteurs sur le circuit concerné.

Pouvoir de coupure élevé pour intégration en tableau modulaire

Avec un pouvoir de coupure assigné Icn de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur modulaire répond aux environnements où un niveau de coupure élevé est recherché dans le tableau électrique. Il dispose également d’un pouvoir de coupure Icu de 30 kA à 230 V et 15 kA à 400 V selon IEC 60947-2, ce qui apporte une lecture claire de ses performances pour les installations demandant une sélection précise des protections.

Format 2 modules pratique pour coffrets et tableaux

Son encombrement de 2 modules facilite l’implantation sur rail dans les coffrets et tableaux de distribution, tout en conservant une protection bipolaire complète. Sa profondeur totale de 70 mm permet une intégration cohérente dans les ensembles modulaires actuels. Ce format compact aide à optimiser l’espace disponible, notamment lorsque plusieurs protections doivent être regroupées dans une même rangée.

Raccordement souple pour différentes sections de conducteurs

Ce modèle accepte des conducteurs monofilares de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement permet de l’utiliser sur de nombreux départs en distribution électrique, tout en simplifiant l’adaptation aux sections réellement présentes dans le tableau. L’appareil ne prévoit pas de neutre à connexion dédiée, puisqu’il s’agit ici d’un véritable disjoncteur 2 pôles protégés.

Comportement électrique adapté aux contraintes d’exploitation

La tension de dimensionnement de 400 V, la tension d’isolement Ui de 500 V et la tenue aux chocs Uimp de 6 kV contribuent à son positionnement sur des installations modulaires où la continuité de service et la cohérence des protections sont importantes. Sa fréquence de fonctionnement 50 à 60 Hz et sa catégorie de surtension 3 complètent un profil technique bien adapté à la protection des circuits en environnement de distribution électrique.

Protection modulaire pensée pour les conditions d’usage courantes

Ce disjoncteur présente un indice de protection IP20, un degré de pollution 2 et une classe de limitation énergétique 3. Il fonctionne dans une plage de température ambiante étendue de -25 à +70 °C, ce qui facilite son emploi dans des conditions d’installation variées. Sa puissance dissipée de 5,34 W est également une donnée utile pour l’étude thermique du tableau lorsque plusieurs appareillages sont regroupés.

Un choix pertinent pour une sélection technique précise

Pour un achat sans ambiguïté, ce disjoncteur bipolaire courbe D 16A 10kA 2 modules se distingue par son association claire entre calibre, courbe de déclenchement, largeur modulaire et niveau de coupure. Il convient particulièrement aux professionnels et installateurs qui recherchent une protection modulaire 2P avec caractéristiques nettement définies, afin d’équiper un tableau de distribution de manière cohérente et lisible.
