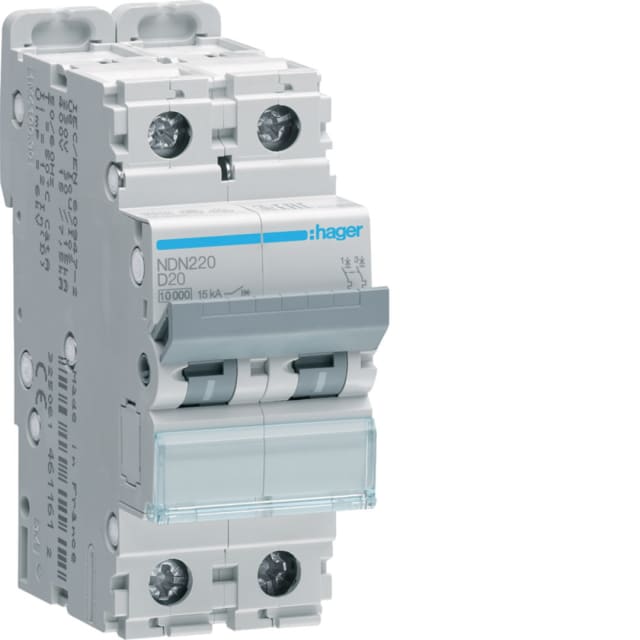

Disjoncteur bipolaire courbe D 20A 10kA 2 modules NDN220

Disjoncteur bipolaire 20A courbe D pour circuits exigeants

Ce disjoncteur bipolaire 2P 20A courbe D est conçu pour la protection des circuits AC soumis à des appels de courant élevés au démarrage. Sa courbe de déclenchement D le rend particulièrement adaptée aux usages où l’enclenchement de certains équipements peut provoquer une pointe de courant plus importante qu’un circuit standard. En tableau électrique, il apporte une protection sur deux pôles dans un format modulaire compact de 2 modules.

Pouvoir de coupure 10 kA pour une protection modulaire renforcée

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898, ce disjoncteur modulaire convient aux installations où un niveau de coupure élevé est recherché. Il affiche également des valeurs Icu de 15 kA à 400 V et 30 kA à 230 V selon IEC 60947-2, ce qui facilite son intégration dans des environnements techniques demandant une protection cohérente face aux surcharges et courts-circuits. La classe de limitation énergétique 3 contribue en outre à mieux limiter l’énergie laissée passer lors d’un défaut.

Configuration bipolaire 2P 20A avec protection sur les deux pôles

Ce modèle dispose de 2 pôles au total et de 2 pôles protégés, sans neutre à connexion dédiée. Son calibre de 20 A le destine à des départs clairement identifiés dans un coffret ou une armoire modulaire, lorsque la coupure bipolaire est requise. Sa tension de dimensionnement de 400 V, sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV participent à une utilisation adaptée aux contraintes électriques courantes des installations de distribution.

Format 2 modules pratique pour l’intégration en tableau

Sa largeur de 2 unités de division permet une implantation simple dans les tableaux et coffrets modulaires, tout en conservant une lecture claire des départs. Avec une profondeur totale de 70 mm, il s’intègre facilement dans la plupart des enveloppes prévues pour appareillage modulaire. La position de montage et la compatibilité avec des dispositifs supplémentaires offrent plus de souplesse pour composer un ensemble de protection évolutif et bien organisé.

Raccordement souple pour conducteurs rigides et souples

Ce disjoncteur accepte des sections de conducteurs monofilaire de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement permet de l’utiliser sur de nombreux départs de distribution, en neuf comme en rénovation. Pour l’installateur, cela facilite l’adaptation au câblage existant et au dimensionnement du circuit, sans multiplier les contraintes sur le tableau.

Comportement stable en environnement technique

Prévu pour fonctionner de 50 à 60 Hz, ce disjoncteur accepte une température ambiante de service étendue de -25 à 70 °C, ce qui le rend pertinent pour des conditions d’installation variées. Son indice de protection IP20 correspond à un usage en enveloppe adaptée, tandis que sa catégorie de surtension 3 et son degré de pollution 2 s’inscrivent dans les exigences courantes des appareillages de protection modulaires destinés à la distribution électrique.

Un choix pertinent pour coffrets de protection et distribution

Ce disjoncteur bipolaire courbe D 20A 10kA répond au besoin d’une protection modulaire compacte pour les circuits nécessitant une coupure sur deux pôles et une bonne tenue aux défauts. Il convient particulièrement aux tableaux de protections et de distribution où l’on recherche un appareil 2 modules, capable de gérer des contraintes de démarrage plus marquées tout en restant simple à intégrer dans une architecture modulaire propre et lisible.
