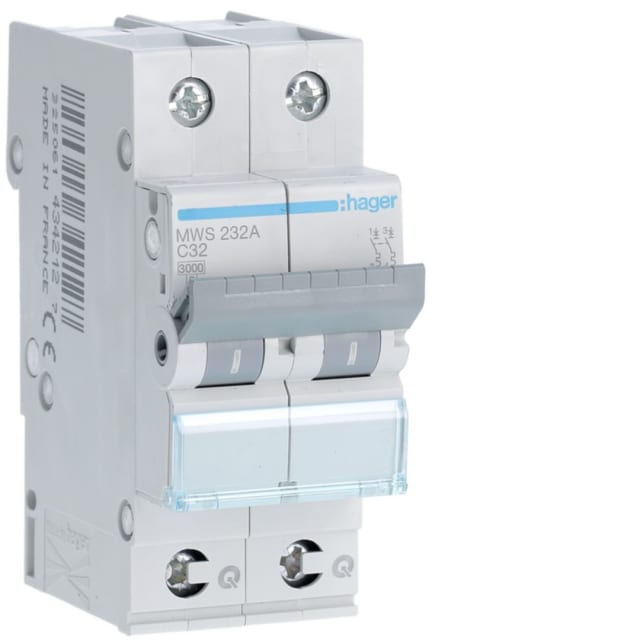

Disjoncteur bipolaire courbe C 32A 3kA quickconnect MWS232A

Disjoncteur bipolaire 32A courbe C pour protection modulaire de tableau

Ce disjoncteur bipolaire quickconnect 32A est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans un tableau électrique modulaire. Sa configuration 2P protège deux pôles et convient aux installations en courant alternatif jusqu’à 400 V. Avec une courbe de déclenchement C, il répond aux besoins des circuits présentant un appel de courant modéré au démarrage, ce qui le rend adapté à de nombreux usages en distribution électrique.

Format 2 modules avec raccordement quickconnect pour un câblage pratique

Son encombrement de 2 modules facilite l’intégration dans les coffrets et tableaux lorsque l’espace disponible doit être optimisé. Le système quickconnect apporte un raccordement rapide et net, particulièrement apprécié lors du montage d’appareillages modulaires en série. Ce format compact s’accompagne d’une profondeur totale de 70 mm, utile pour les enveloppes standard et les configurations de tableau courantes.

Calibre 32A et courbe C pour circuits à usage courant

Avec un courant nominal de 32 A, ce disjoncteur modulaire convient aux lignes nécessitant un calibre soutenu. La courbe C offre un bon équilibre entre protection et tolérance aux pointes de courant momentanées, ce qui en fait un choix pertinent pour des départs alimentant des équipements ou circuits susceptibles de générer un courant d’appel supérieur à celui d’une charge purement résistive. Cette combinaison 32A + courbe C aide à sélectionner une protection cohérente pour des usages techniques courants en tableau.

Pouvoir de coupure adapté aux applications de distribution terminale

Ce modèle présente un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V comme à 400 V, ainsi qu’un Icu de 4,5 kA selon IEC 60947-2 à 400 V. Il s’intègre donc dans des applications de protection terminale où ces niveaux de coupure correspondent au besoin de l’installation. Sa classe de limitation énergétique 3 contribue également à mieux contenir l’énergie laissée passer en cas de défaut, un point important pour la protection des conducteurs et de l’appareillage en aval.

Compatibilité de raccordement avec sections de conducteurs variées

Ce disjoncteur bipolaire accepte des sections de conducteurs monofilaire de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, que ce soit en création de tableau, en extension ou en remplacement d’un appareil existant. L’absence de neutre dédié à la connexion doit être prise en compte lors du choix de la référence, afin de garantir une parfaite adéquation avec l’architecture du circuit à protéger.

Caractéristiques électriques et tenue adaptées à l’environnement du tableau

Prévu pour une alimentation AC en 50 à 60 Hz, ce modèle dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent à une utilisation en environnement de tableau électrique. Son indice de protection IP20 s’inscrit dans un usage à l’intérieur d’une enveloppe adaptée, avec protection contre les contacts directs une fois l’appareil correctement intégré dans son coffret.

Une solution claire pour les besoins de protection en installation modulaire

Ce disjoncteur 2P 32A 3kA quickconnect répond à une recherche précise : protéger efficacement un circuit en bipolaire dans un format modulaire simple à intégrer. Son calibre, sa courbe C, son format 2 modules et ses capacités de raccordement en font une référence adaptée aux professionnels comme aux installateurs exigeant un choix lisible et cohérent pour la protection et la distribution électrique. C’est un produit particulièrement pertinent lorsqu’il faut associer compacité, lecture immédiate du calibre et mise en œuvre soignée dans le tableau.
