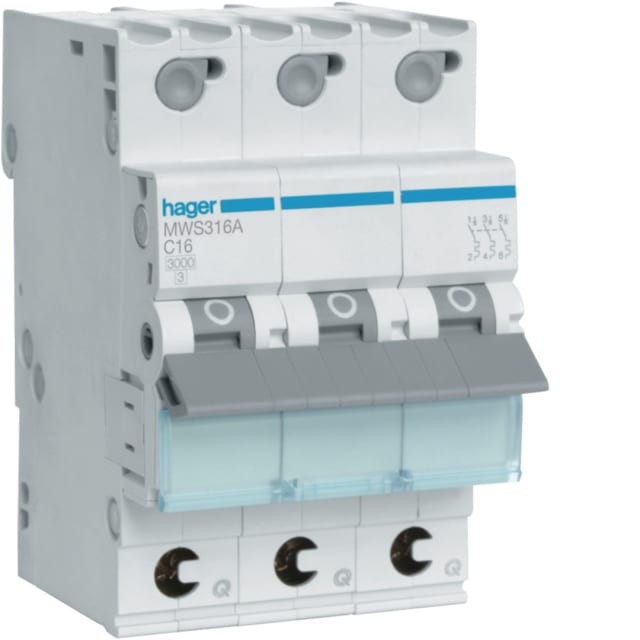

Disjoncteur tripolaire courbe C 16A 3kA quickconnect MWS316A

Disjoncteur tripolaire 16A courbe C pour protection modulaire en tableau

Ce disjoncteur tripolaire courbe C 16A quickconnect est conçu pour la protection des circuits triphasés en tableau électrique. Avec ses 3 pôles protégés, il assure la coupure des trois phases sur une largeur de 3 modules, ce qui facilite son intégration dans les coffrets modulaires où la place doit rester maîtrisée. Son calibre 16 A convient aux départs triphasés nécessitant une protection adaptée contre les surcharges et les courts-circuits, tout en conservant une implantation simple et lisible dans l’armoire.

Courbe C 16A adaptée aux usages courants en distribution électrique

La courbe de déclenchement C permet de répondre aux besoins des circuits présentant un appel de courant modéré au démarrage. Elle convient ainsi aux installations tertiaires, résidentielles techniques ou petits départs d’équipements triphasés, lorsque l’on recherche un disjoncteur modulaire 3P 16A capable d’offrir un bon équilibre entre protection et continuité d’exploitation. Ce positionnement en fait une solution pertinente pour de nombreuses applications de distribution classique.

Pouvoir de coupure 3 kA et tenue électrique cohérente pour les installations modulaires

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V et à 400 V, avec un pouvoir de coupure Icu de 4,5 kA selon IEC 60947-2 à 400 V. Il fonctionne en courant alternatif sous une tension de dimensionnement de 400 V, avec une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV apportent des caractéristiques électriques adaptées à une utilisation en environnement modulaire de distribution et de protection.

Connexion quickconnect pour un câblage pratique et une implantation propre

La technologie quickconnect facilite l’organisation du câblage en tableau et contribue à une mise en œuvre soignée. Le disjoncteur accepte des conducteurs monofilaires de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm², ce qui laisse une bonne souplesse pour s’adapter aux sections rencontrées en distribution. Son format modulaire 3 unités et sa profondeur totale de 70 mm permettent une intégration cohérente dans les coffrets et tableaux prévus pour appareillage sur rail.

Format 3 pôles sans neutre, idéal pour les départs triphasés dédiés

Ce disjoncteur est un véritable 3 pôles, sans conducteur neutre à connecter. Il est donc particulièrement indiqué pour les circuits triphasés ne nécessitant pas de coupure du neutre, comme certains départs moteurs, alimentations techniques ou lignes de distribution spécifiques. Ce choix de configuration aide à sélectionner un appareil parfaitement adapté au besoin réel, sans surdimensionner l’encombrement ni compliquer le raccordement.

Caractéristiques d’installation pensées pour l’environnement de tableau

Avec un indice de protection IP20, une catégorie de surtension 3, un degré de pollution 2 et une classe de limitation énergétique 3, ce disjoncteur répond aux attentes d’un appareillage modulaire destiné à être installé dans un ensemble de protection approprié. Il est donné pour une température ambiante de fonctionnement de -25 à 70 °C, ce qui permet son emploi dans des environnements techniques variés. La puissance dissipée de 8,2 W est également un point utile pour l’évaluation thermique d’un tableau équipé de plusieurs départs.

Un choix précis pour compléter un tableau de protection triphasé

Choisir ce disjoncteur tripolaire courbe C 16A 3kA quickconnect, c’est retenir un appareillage modulaire clairement dimensionné pour la protection de départs triphasés en 400 V, avec un encombrement réduit, un raccordement pratique et des caractéristiques lisibles pour l’intégration en coffret. Il répond particulièrement bien aux besoins des professionnels et installateurs recherchant un disjoncteur 3P 16A simple à associer aux tableaux, protections et éléments de distribution électrique.
