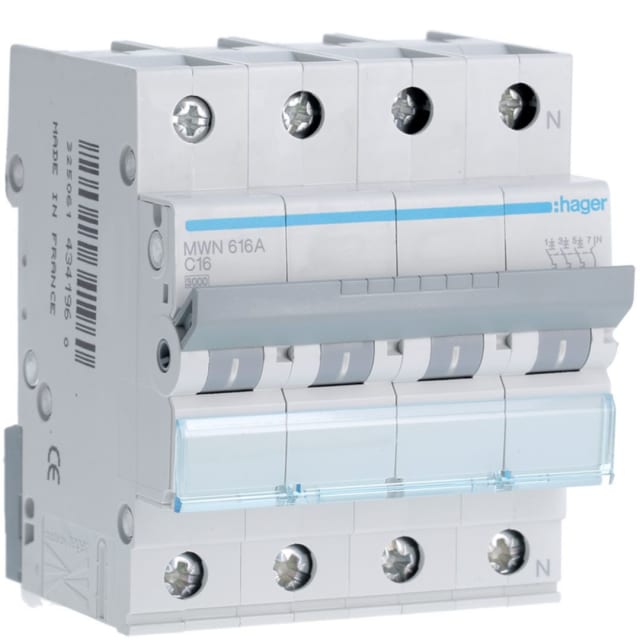

Disjoncteur tétrapolaire courbe C 16A 3kA MWN616A

Disjoncteur tétrapolaire 16A courbe C pour protection des circuits triphasés avec neutre

Ce disjoncteur tétrapolaire 3P+N 16A courbe C est conçu pour la protection des circuits contre les surcharges et les courts-circuits dans les installations en courant alternatif. Son format 4 modules facilite son intégration dans un tableau électrique modulaire, tout en apportant une coupure adaptée aux départs triphasés avec neutre. La courbe C convient particulièrement aux circuits présentant des appels de courant modérés au démarrage, comme certains équipements techniques, auxiliaires ou lignes d’alimentation courantes.

Configuration 3 pôles protégés + neutre raccordé pour une distribution claire

Cette version dispose de 4 pôles au total avec 3 pôles protégés et un neutre raccordé, ce qui en fait une solution adaptée aux réseaux triphasés avec conducteur de neutre. Cette architecture permet de protéger efficacement les phases tout en assurant une continuité de câblage cohérente dans les tableaux de répartition. C’est un choix pertinent pour les installations où la lisibilité du schéma de distribution et la séparation des départs sont essentielles.

Pouvoir de coupure 3kA et déclenchement calibré pour les usages courants

Avec un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V et à 400 V, ce disjoncteur modulaire répond aux besoins de protection des circuits terminaux dans de nombreuses configurations standard. Son courant nominal de 16 A permet de protéger un départ avec un calibre fréquent en distribution basse tension, tandis que son pouvoir de coupure de 4,5 kA selon IEC 60947-2 à 400 V apporte une lecture technique utile pour les intégrateurs et installateurs exigeant une identification précise du niveau de performance de l’appareil.

Encombrement 4 modules et dimensions pratiques pour tableau modulaire

Sa largeur de 4 unités de division permet une implantation propre dans les coffrets et tableaux modulaires. Avec une profondeur totale de 70 mm, ce disjoncteur s’intègre facilement dans la majorité des enveloppes prévues pour l’appareillage sur rail. Ce format compact aide à organiser les protections de façon rationnelle, notamment dans les tableaux où plusieurs départs triphasés doivent être regroupés sans perte de lisibilité.

Raccordement souple ou rigide avec plages de section étendues

Le produit accepte des conducteurs monofilaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette capacité de raccordement apporte une bonne souplesse au moment du câblage, aussi bien en création de tableau qu’en intervention de remplacement. Elle permet de s’adapter à différents types de départs et de sections courantes, sans multiplier les compromis de pose. Pour l’électricien, cela simplifie le choix des conducteurs tout en maintenant une installation nette et compatible avec les contraintes de distribution.

Caractéristiques électriques adaptées aux environnements techniques usuels

Ce disjoncteur fonctionne en tension AC, avec une tension de dimensionnement de 400 V et une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV participent à une intégration cohérente dans les ensembles de protection modulaire. Sa classe de limitation énergétique 3 constitue également un point important pour mieux maîtriser les effets d’un défaut sur le circuit protégé et sur l’environnement immédiat du tableau.

Conçu pour une exploitation en tableau avec protection IP20

Avec un indice de protection IP20, un degré de pollution 2 et une catégorie de surtension 3, ce modèle est destiné à une mise en œuvre dans un environnement de tableau électrique approprié. Sa plage de fonctionnement de -25 à 70 °C permet son utilisation dans des conditions d’exploitation étendues. La puissance dissipée de 8,2 W doit être prise en compte lors de la conception de l’enveloppe et de la gestion thermique du tableau, en particulier lorsque plusieurs appareils modulaires sont regroupés sur une même rangée.
