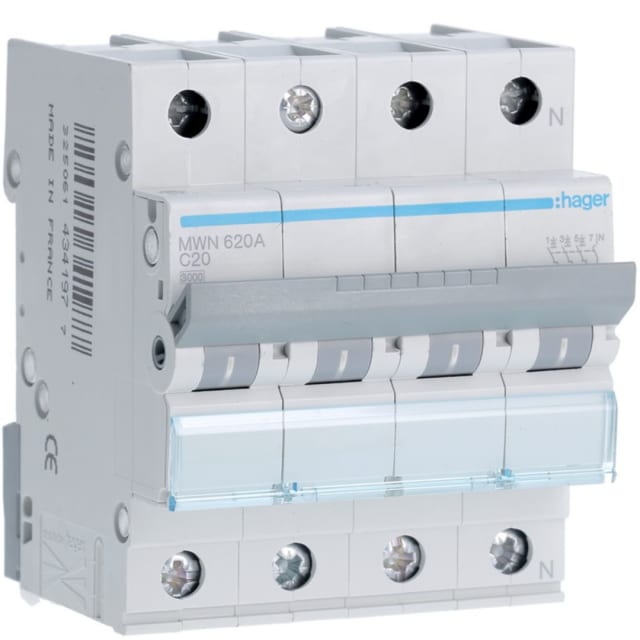

Disjoncteur tétrapolaire courbe C 20A 3kA MWN620A

Disjoncteur tétrapolaire 20A pour protection 3P+N en tableau modulaire

Ce disjoncteur tétrapolaire courbe C 20A est conçu pour la protection des circuits triphasés avec neutre en tableau électrique. Sa configuration 3P+N permet de protéger trois pôles tout en assurant la connexion du neutre, avec un format modulaire compact de 4 modules. Il convient aux installations en courant alternatif 230/400 V nécessitant une coupure nette et une protection magnéto-thermique adaptée aux usages courants du tertiaire léger et de nombreux circuits techniques.

Courbe C 20A : un calibrage adapté aux circuits avec appel de courant modéré

Avec un courant nominal de 20 A et une courbe de déclenchement C, ce disjoncteur est particulièrement indiqué pour des lignes susceptibles de supporter un appel de courant modéré au démarrage, comme certains équipements électriques, départs triphasés ou circuits d’alimentation spécifiques. La courbe C offre un bon compromis entre protection des conducteurs et continuité d’exploitation, en limitant les déclenchements intempestifs sur les charges compatibles.

Pouvoir de coupure 3 kA et performance de limitation énergétique

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V et à 400 V, avec un pouvoir de coupure Icu de 4,5 kA selon IEC 60947-2 à 400 V. Sa classe de limitation énergétique 3 contribue à réduire les effets thermiques et dynamiques liés à un défaut, ce qui participe à une meilleure maîtrise des contraintes subies par l’installation en cas de court-circuit. C’est un choix cohérent pour les tableaux modulaires où l’encombrement, la lisibilité et la protection des départs doivent rester bien maîtrisés.

Format 4 modules pratique pour coffrets et tableaux de distribution

Grâce à sa largeur de 4 unités de division, ce disjoncteur s’intègre simplement dans les coffrets et tableaux modulaires. Sa profondeur totale de 70 mm facilite l’implantation dans de nombreuses enveloppes standard. Ce format permet d’équiper proprement un départ tétrapolaire sans multiplier les appareillages, tout en conservant une lecture claire du tableau et une organisation rationnelle de la distribution électrique.

Raccordement souple ou rigide pour une mise en œuvre polyvalente

Le raccordement accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de connexion apporte de la souplesse lors du câblage, aussi bien pour des départs de section courante que pour des liaisons plus conséquentes selon la conception du tableau. La présence du neutre à connexion permet de répondre aux besoins des circuits 3P+N sans ajouter d’organe séparé, ce qui simplifie le montage et le repérage.

Caractéristiques électriques adaptées à un usage modulaire standard

Ce disjoncteur fonctionne en tension AC sur une fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent à l’environnement habituel des tableaux de distribution. L’indice de protection IP20 s’inscrit dans un usage en enveloppe adaptée, comme attendu pour un appareillage modulaire de protection.

Conçu pour fonctionner dans des environnements techniques exigeants

Ce modèle est prévu pour une plage de température ambiante de fonctionnement allant de -25 à +70 °C, ce qui lui permet de s’intégrer dans des installations soumises à des variations thermiques importantes. Sa puissance dissipée de 8,9 W est à prendre en compte lors du dimensionnement thermique du coffret, en particulier dans les tableaux regroupant plusieurs protections. Pour l’installateur comme pour l’exploitant, cela en fait une solution pertinente lorsqu’il faut combiner protection tétrapolaire, encombrement maîtrisé et lecture technique claire du départ protégé.
