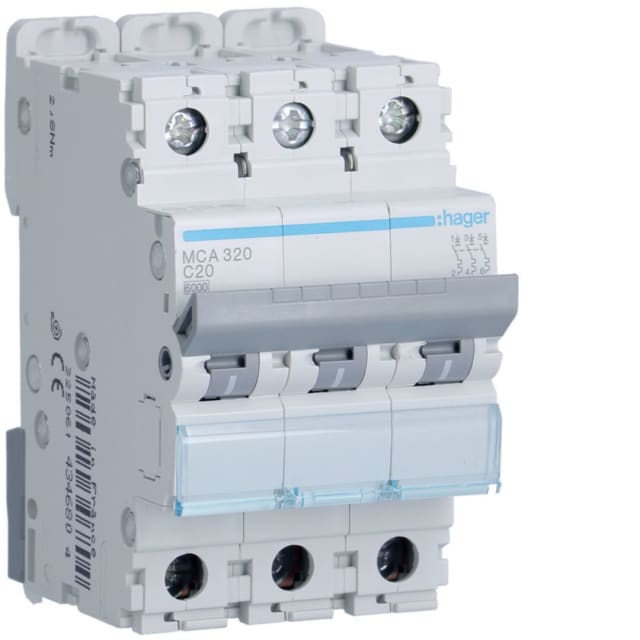

Disjoncteur triphasé courbe C 20A 6kA 3 modules MCA320

Disjoncteur triphasé 20A courbe C pour protection modulaire en tableau

Ce disjoncteur triphasé courbe C 20A en 3 modules est conçu pour la protection des circuits triphasés contre les surcharges et les courts-circuits. Son format modulaire facilite son intégration dans un tableau électrique, avec une largeur compacte adaptée aux montages soignés et rationnels. En version 3 pôles protégés, il convient aux départs triphasés sans neutre, dans les installations de distribution et de protection nécessitant une coupure simultanée des trois phases.

Calibre 20A et courbe C : un choix adapté aux usages courants en triphasé

Avec un courant nominal de 20 A, ce disjoncteur répond aux besoins de protection de nombreux circuits triphasés alimentant des équipements techniques, des lignes dédiées ou des charges présentant un courant d’appel modéré. La courbe de déclenchement C est particulièrement adaptée aux applications les plus courantes en environnement résidentiel, tertiaire ou technique, lorsqu’il faut tolérer un appel au démarrage plus élevé qu’en courbe B tout en conservant une protection précise du départ.

Pouvoir de coupure 6 kA à 400 V pour une protection cohérente du départ

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA à 400 V selon EN 60898, ce qui le rend adapté à la protection des circuits terminaux et des départs modulaires dans de nombreuses configurations de tableau. Les données de coupure indiquent également 10 kA à 230 V selon EN 60898, ainsi qu’un Icu de 10 kA à 400 V et 20 kA à 230 V selon IEC 60947-2. Pour l’installateur, cela signifie une solution pensée pour conjuguer format modulaire, protection efficace et bonne tenue face aux défauts de court-circuit selon les niveaux attendus sur l’installation.

Format 3 modules compact et raccordement pratique en coffret

Sa largeur de 3 modules permet une implantation optimisée dans les coffrets et tableaux, sans surdimensionner l’encombrement. La profondeur totale de 70 mm reste compatible avec les architectures modulaires courantes. Le raccordement accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui facilite l’adaptation aux sections réellement utilisées sur site. L’absence de neutre à connecter confirme son positionnement sur des départs tripolaires dédiés.

Tenue électrique adaptée aux contraintes d’exploitation

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur fonctionne sur une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV renforcent son adéquation aux environnements de distribution modulaires où la stabilité électrique des appareillages est essentielle. Sa catégorie de surtension 3 et son degré de pollution 2 le destinent à une intégration conforme aux contraintes habituelles d’un tableau électrique intérieur.

Protection modulaire pensée pour les environnements techniques

Ce disjoncteur bénéficie d’un indice de protection IP20, approprié à une installation dans une enveloppe ou un coffret prévu pour la distribution électrique. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer lors d’un défaut, un point utile pour la protection du circuit aval. Il est conçu pour fonctionner dans une plage de température ambiante étendue de -25 à 70 °C, ce qui permet son emploi dans des contextes d’exploitation variés lorsque le tableau est correctement dimensionné et ventilé.

Une solution évolutive pour tableaux de protection et distribution

Ce disjoncteur tripolaire 20A admet l’ajout de dispositifs supplémentaires, ce qui apporte de la souplesse pour faire évoluer le tableau selon les besoins d’exploitation, de signalisation ou de commande. Sa puissance dissipée de 8,04 W doit être prise en compte dans l’étude thermique du coffret, notamment lorsque plusieurs protections sont regroupées. Pour un départ triphasé sans neutre, recherchant un disjoncteur modulaire 3P courbe C 20A 6 kA compact et clair à intégrer, ce modèle constitue une réponse adaptée aux exigences de protection et d’encombrement.
