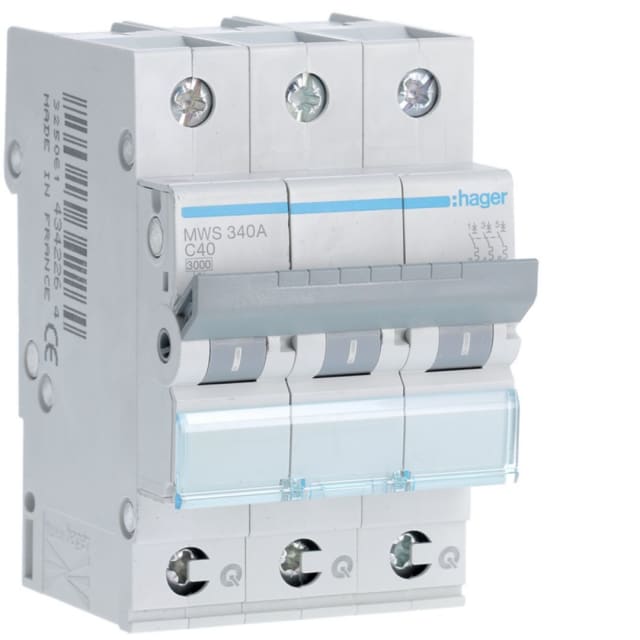

Disjoncteur triphasé courbe C 40A 3kA QuickConnect MWS340A

Disjoncteur triphasé 40A courbe C pour la protection des circuits

Ce disjoncteur triphasé courbe C 40A est conçu pour protéger efficacement les circuits contre les surcharges et les courts-circuits sur installation en courant alternatif. Sa configuration 3 pôles permet la coupure simultanée des trois phases, ce qui en fait une solution adaptée aux départs triphasés dans les tableaux de distribution. Avec son calibre de 40 A et sa courbe C, il convient particulièrement aux circuits présentant un courant d’appel modéré, comme de nombreux équipements techniques, lignes d’alimentation et usages tertiaires ou résidentiels bien dimensionnés.

Format 3 modules pratique pour tableaux modulaires

Son encombrement de 3 modules facilite l’intégration dans un coffret ou un tableau électrique lorsque l’optimisation de l’espace est importante. Sa profondeur totale de 70 mm permet une implantation cohérente dans les enveloppes modulaires courantes. Le produit se monte sur tableau avec une architecture pensée pour les rangées modulaires, tout en offrant une position de montage flexible. Cette compacité simplifie la composition d’ensembles de protection triphasés propres et lisibles.

Raccordement QuickConnect pour un câblage plus rapide en aval

Ce modèle se distingue par son système QuickConnect en partie basse, associé à une borne à vis en partie haute. Cette conception permet de gagner en efficacité lors du câblage et d’obtenir un raccordement adapté aux pratiques de montage sur tableau modulaire. Il accepte des conducteurs monofilaires de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm², ce qui laisse une bonne marge pour s’adapter aux sections couramment rencontrées sur des départs triphasés de 40 A.

Pouvoir de coupure adapté aux applications en distribution terminale

Avec un pouvoir de coupure assigné de 3 kA selon EN 60898 et un pouvoir de coupure assigné Icu allant jusqu’à 4,5 kA selon IEC 60947-2 d’après les données techniques disponibles, ce disjoncteur est destiné aux usages de protection modulaire correspondant à ce niveau d’exigence. Il s’intègre logiquement dans les installations où le niveau de court-circuit présumé reste compatible avec cette valeur. La classe de limitation énergétique 3 apporte en complément une maîtrise de l’énergie laissée passer en cas de défaut.

Caractéristiques électriques pensées pour les réseaux AC triphasés

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur fonctionne sur une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV participent à son bon positionnement dans les ensembles de distribution modulaire. L’absence de neutre raccordé confirme qu’il s’agit bien d’un appareil 3P dédié à la coupure et à la protection des trois phases uniquement.

Utilisation en tableau avec repères techniques clairs

Pour l’installateur comme pour l’acheteur averti, ce disjoncteur 3P 40A offre une lecture simple des critères essentiels : courbe C, 3 pôles protégés, calibre 40 A et largeur 3 modules. Ce sont des éléments déterminants pour sélectionner le bon appareil lors d’un remplacement ou de la création d’un départ triphasé. Son indice de protection IP20 correspond à un usage à l’intérieur d’un coffret ou d’un tableau, dans un environnement compatible avec un degré de pollution 2.

Une solution cohérente pour départs triphasés de tableau

Ce disjoncteur modulaire tripolaire QuickConnect répond au besoin d’une protection claire, compacte et facile à intégrer pour des lignes triphasées jusqu’à 40 A. Il conviendra aux projets où l’on recherche un appareil de protection modulaire en courbe C, avec bornes adaptées au câblage de tableau et format 3 modules. C’est un choix pertinent pour structurer une distribution électrique triphasée propre, lisible et bien dimensionnée autour d’un appareillage modulaire homogène.
