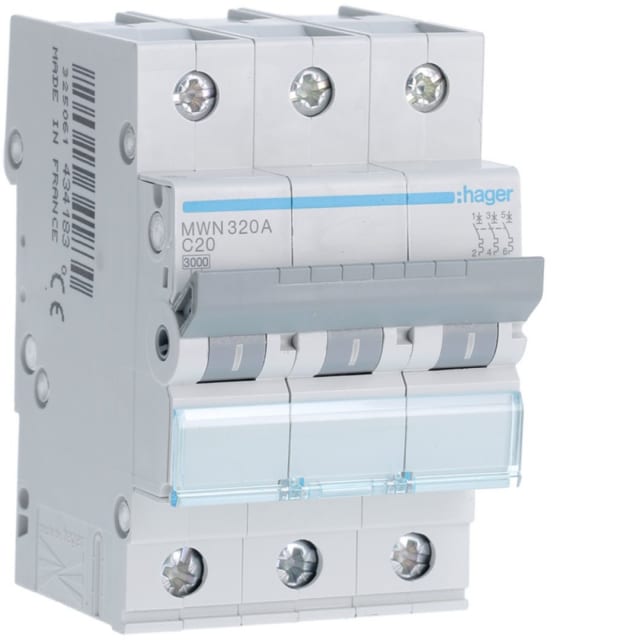

Disjoncteur triphasé courbe C 20A 3 modules MWN320A

Disjoncteur triphasé 20A pour la protection des départs en tableau

Ce disjoncteur triphasé courbe C 20A en 3 modules est conçu pour protéger efficacement les circuits contre les surcharges et les courts-circuits dans les installations de distribution électrique. Son calibre 20 A convient aux départs triphasés nécessitant une protection modulaire compacte, avec une intégration simple dans un tableau électrique. Le format 3P permet de couper simultanément les trois phases, ce qui en fait une solution adaptée aux circuits triphasés sans neutre associé.

Courbe C adaptée aux usages électriques les plus courants

La courbe de déclenchement C répond aux besoins des circuits présentant des appels de courant modérés au démarrage. Elle convient particulièrement aux applications courantes en environnement résidentiel, tertiaire ou technique, lorsqu’il faut protéger des lignes alimentant par exemple certains moteurs de faible puissance, équipements de commande ou circuits de distribution classiques. Ce positionnement en courbe C permet de concilier protection du circuit et bon comportement à l’enclenchement.

Configuration tripolaire 3P en largeur 3 modules

Avec ses 3 pôles protégés et sa largeur de 3 modules, ce disjoncteur optimise l’occupation du rail dans le coffret. Son encombrement maîtrisé facilite la composition de tableaux organisés, même lorsque l’espace disponible est compté. La profondeur totale de 70 mm participe également à une implantation pratique dans de nombreux coffrets et armoires. Ce format modulaire est particulièrement intéressant pour les professionnels qui recherchent une protection triphasée claire, compacte et simple à repérer en façade.

Pouvoir de coupure et caractéristiques électriques pour réseau AC 400 V

Ce modèle fonctionne en courant alternatif sur une tension de dimensionnement de 400 V, avec une fréquence de 50 à 60 Hz. Il dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V comme à 400 V, ainsi que d’un pouvoir de coupure assigné Icu de 4,5 kA selon IEC 60947-2 à 400 V. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV apportent des caractéristiques cohérentes pour les besoins de protection et de distribution sur circuits triphasés modulaires.

Raccordement souple ou rigide pour une mise en œuvre pratique

Le raccordement accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de sections permet d’adapter plus facilement le produit à différentes configurations de câblage en tableau, aussi bien en distribution qu’en départ de ligne. L’absence de neutre à connecter confirme son usage sur une protection strictement tripolaire, ce qui limite les risques de confusion au moment du choix de l’appareillage pour le bon circuit.

Conçu pour l’intégration en tableau et les conditions d’usage courantes

Ce disjoncteur présente un indice de protection IP20, une catégorie de surtension 3 et un degré de pollution 2, avec une température ambiante de fonctionnement étendue de -25 à 70 °C. Il peut ainsi être intégré dans des ensembles de distribution où l’on attend un appareil modulaire capable de s’insérer proprement dans l’enveloppe du tableau tout en répondant aux contraintes habituelles d’exploitation. Sa classe de limitation énergétique 3 constitue également un point utile pour la maîtrise des effets d’un défaut sur le circuit protégé.

Un choix pertinent pour les circuits triphasés de 20 A

Ce disjoncteur triphasé courbe C 20A 3 modules répond à un besoin précis : protéger un départ triphasé avec un appareil modulaire simple à intégrer, lisible dans le tableau et compatible avec des sections de conducteurs courantes. Il convient particulièrement lorsque l’on recherche une protection 3P compacte pour la distribution électrique, avec des caractéristiques clairement définies pour le calibre, la courbe de déclenchement, la tension d’utilisation et le pouvoir de coupure.
