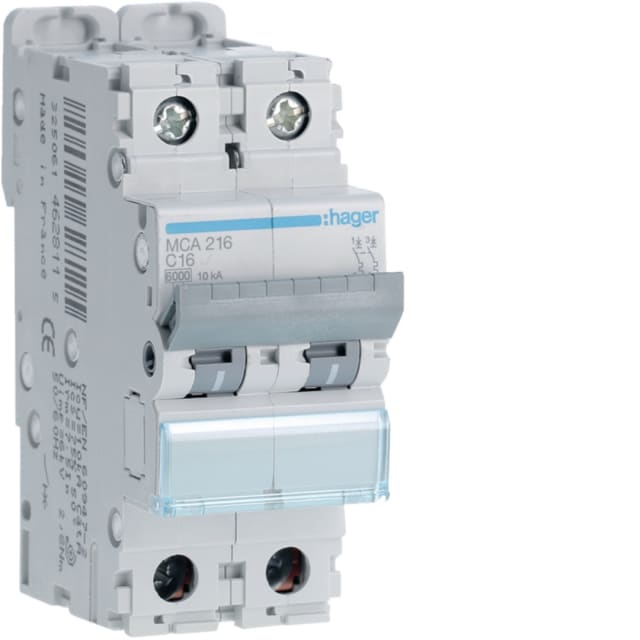

Disjoncteur courbe C 16A 2P 6kA 2 modules MCA216

Disjoncteur courbe C 16A 2P 6kA pour la protection des circuits en tableau

Ce disjoncteur modulaire 2P 16A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les installations électriques basse tension. Son format bipolaire protège deux pôles et convient aux montages en tableau lorsque la coupure de deux conducteurs est recherchée. Avec son calibre 16 A et sa courbe C, il s’adapte particulièrement aux circuits présentant un courant d’appel modéré, comme de nombreux usages en distribution terminale.

Format 2 modules pratique pour une intégration propre au coffret

Grâce à sa largeur de 2 modules, ce disjoncteur s’intègre facilement dans les coffrets et tableaux modulaires. Son encombrement réduit permet d’optimiser l’espace disponible sur rail tout en conservant une protection bipolaire. Sa profondeur totale de 70 mm facilite son insertion dans la plupart des enveloppes adaptées à l’appareillage modulaire, pour une implantation nette et rationnelle de la distribution.

Pouvoir de coupure 6 kA et caractéristiques adaptées à une protection modulaire exigeante

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA à 400 V selon EN 60898, ce qui répond aux besoins courants de protection sur de nombreux tableaux. Les autres données de tenue électrique renforcent son intérêt en environnement technique : tension de dimensionnement de 400 V, tension d’isolement Ui de 500 V, tension nominale de tenue aux chocs Uimp de 6 kV et fréquence 50 à 60 Hz. Sa classe de limitation énergétique 3 participe également à une meilleure maîtrise de l’énergie laissée passer lors d’un défaut.

Courbe C 16A : un bon choix pour les circuits avec appels de courant modérés

La courbe de déclenchement C est recommandée lorsque les équipements raccordés génèrent un appel de courant au démarrage plus marqué que des charges purement résistives. Associée à un courant nominal de 16 A, elle convient à de nombreux circuits d’alimentation nécessitant un compromis pertinent entre protection contre les surintensités et tolérance au démarrage de certains récepteurs. Le déclenchement reste ainsi adapté à un usage modulaire polyvalent sans surdimensionnement inutile.

Raccordement souple ou rigide pour une pose plus simple

Ce disjoncteur accepte des sections de conducteur monofilaire de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement apporte de la souplesse lors de l’installation ou de la rénovation d’un tableau, qu’il s’agisse d’intégrer des conducteurs rigides ou souples selon les habitudes de câblage. Le produit est prévu pour recevoir deux pôles protégés, sans conducteur neutre à connexion dédiée, ce qui aide à bien choisir l’appareillage selon l’architecture exacte du circuit à protéger.

Conçu pour l’environnement du tableau électrique

Avec un indice de protection IP20, une catégorie de surtension 3 et un degré de pollution 2, ce disjoncteur est destiné à une installation dans une enveloppe ou un tableau approprié. Il fonctionne en courant alternatif et peut être utilisé dans une plage de température ambiante étendue de -25 à 70 °C. Ces caractéristiques le rendent pertinent pour les installations techniques où la stabilité de la protection modulaire et la compatibilité avec les conditions usuelles de fonctionnement sont des critères importants.

Une solution modulaire pensée pour les extensions et équipements complémentaires

Ce disjoncteur 2P 16A 6kA peut recevoir des dispositifs supplémentaires, ce qui facilite l’évolution du tableau selon les besoins du chantier ou de la maintenance. Pour l’installateur comme pour le gestionnaire de site, c’est un avantage concret lorsqu’il faut prévoir une architecture de protection évolutive, ordonnée et cohérente avec le reste de l’appareillage modulaire. Sa puissance dissipée de 5,34 W est également une donnée utile pour apprécier l’intégration en coffret dans une logique de conception maîtrisée.
