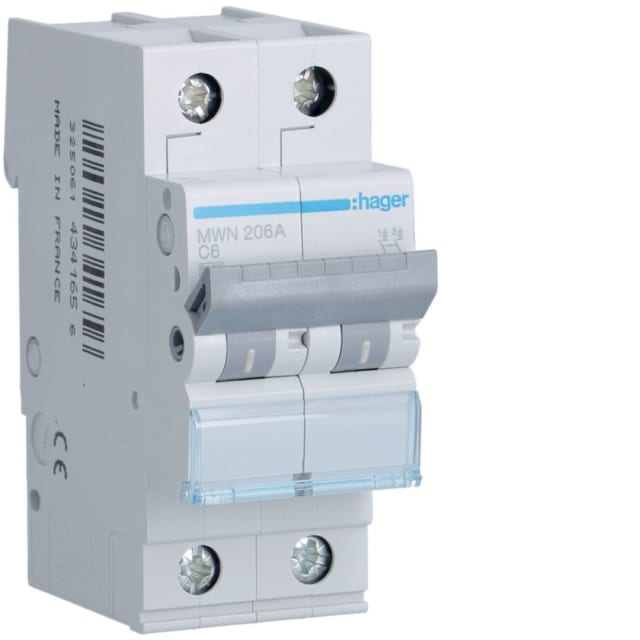

Disjoncteur bipolaire courbe C 6A 3kA 2 modules MWN206A

Disjoncteur bipolaire 6A courbe C pour protection modulaire en tableau

Ce disjoncteur bipolaire courbe C 6A 3kA en 2 modules est conçu pour assurer la protection des circuits électriques contre les surcharges et les courts-circuits. Son calibre 6 A convient aux départs de faible intensité nécessitant une coupure sur deux pôles protégés. Son format modulaire 2P facilite son intégration dans un tableau électrique tout en conservant une implantation claire et rationnelle.

Coupure bipolaire protégée pour une protection complète du circuit

Avec 2 pôles au total et 2 pôles protégés, cet appareil assure une protection sur les deux conducteurs concernés. Cette configuration bipolaire est particulièrement adaptée lorsque la coupure simultanée des deux pôles est recherchée pour améliorer la maîtrise du circuit en aval. L’absence de neutre raccordé confirme qu’il s’agit d’un véritable disjoncteur 2 pôles protégés, et non d’une version phase + neutre simplement coupée.

Courbe C 6A : un bon choix pour les circuits avec appel de courant modéré

La courbe de déclenchement C permet d’absorber les appels de courant modérés au démarrage tout en conservant une protection efficace contre les défauts. Ce profil est couramment retenu pour des circuits où l’on souhaite éviter les déclenchements intempestifs liés à certains équipements tout en restant sur un calibre nominal de 6 A. Pour l’installateur, cela apporte un équilibre pertinent entre continuité d’usage et protection du départ concerné.

Pouvoir de coupure 3 kA et limitation d’énergie de classe 3

Ce modèle offre un pouvoir de coupure assigné de 3 kA selon EN 60898, aussi bien à 230 V qu’à 400 V. Il convient ainsi à la protection de circuits modulaires dans des environnements compatibles avec ce niveau de coupure. Sa classe de limitation énergétique 3 contribue à réduire l’énergie laissée passer lors d’un défaut, ce qui participe à une meilleure maîtrise des contraintes subies par l’installation et les équipements raccordés.

Format 2 modules pour une intégration simple dans les coffrets

Sa largeur de 2 unités de division et sa profondeur totale de 70 mm permettent une mise en place cohérente dans les tableaux et coffrets modulaires. Ce gabarit facilite l’organisation des protections dans les rangées, notamment lorsque plusieurs départs doivent être distribués proprement. Le montage en appareillage modulaire conserve une lecture nette du tableau et simplifie les opérations de câblage ou de maintenance.

Raccordement souple ou rigide pour répondre aux pratiques de chantier

Le disjoncteur accepte des conducteurs multifilaires de 1 à 25 mm² et des conducteurs monofilaires de 1 à 35 mm². Cette plage de raccordement apporte de la souplesse à l’installation, aussi bien en rénovation qu’en équipement neuf, selon la nature des conducteurs utilisés dans le tableau. Ce point est appréciable pour adapter le câblage aux contraintes réelles du chantier sans multiplier les solutions spécifiques.

Caractéristiques électriques prévues pour l’environnement du tableau

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, avec une fréquence de 50 à 60 Hz, ce disjoncteur présente également une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent à une utilisation en environnement de distribution modulaire. Son indice de protection IP20 confirme une installation destinée à être intégrée dans un coffret ou un tableau approprié.

Plage de fonctionnement étendue pour les installations techniques

Grâce à une température de fonctionnement comprise entre -25 et 70 °C, ce disjoncteur peut être retenu pour des environnements techniques exigeant une bonne tenue en exploitation. Sa puissance dissipée de 2,43 W reste à prendre en compte dans la conception du tableau, notamment pour les ensembles compacts. Ce produit constitue ainsi une solution pertinente pour protéger un départ bipolaire 6 A avec un encombrement réduit et des caractéristiques claires, adaptées aux besoins de distribution et de protection modulaire.
