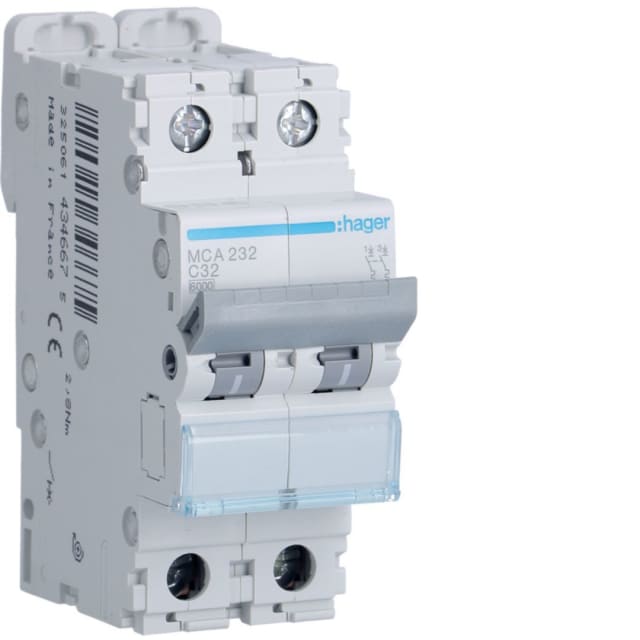

Disjoncteur bipolaire courbe C 32A 6kA 2 modules MCA232

Disjoncteur bipolaire 32 A pour la protection des circuits en tableau

Ce disjoncteur bipolaire courbe C 32 A 6 kA en 2 modules est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les tableaux de distribution. Son format modulaire facilite une intégration propre sur rail DIN, tout en apportant une coupure sur deux pôles protégés. Il convient aux installations où l’on recherche une protection nette, compacte et adaptée aux circuits en courant alternatif.

Courbe C 32 A : un calibre adapté aux circuits avec appels de courant modérés

Avec son courant nominal de 32 A et sa courbe de déclenchement C, ce disjoncteur est pensé pour les circuits pouvant présenter un courant d’appel modéré au démarrage. Ce type de courbe est particulièrement apprécié pour des usages courants en distribution électrique lorsqu’il faut concilier continuité d’utilisation et protection efficace. Le calibre 32 A le destine aux circuits qui nécessitent une intensité élevée, sous réserve d’un dimensionnement cohérent de la ligne et de l’ensemble de l’installation.

Pouvoir de coupure 6 kA et tenue renforcée en cas de défaut

Son pouvoir de coupure assigné atteint 6 kA à 400 V selon EN 60898, avec également 10 kA à 230 V. Cette capacité permet au disjoncteur de faire face aux défauts de court-circuit dans des environnements de distribution modulaire classiques. Sa tension nominale de tenue aux chocs de 6 kV, sa tension d’isolement de 500 V et sa classe de limitation énergétique 3 participent à une protection maîtrisée de la ligne en cas de sollicitation importante.

Protection bipolaire complète dans seulement 2 modules

Ce modèle dispose de 2 pôles au total et de 2 pôles protégés, sans neutre dédié à raccorder. Son encombrement réduit à 2 modules permet d’optimiser l’espace disponible dans le coffret, un point particulièrement utile lors d’une création de tableau ou d’une extension. Sa profondeur totale de 70 mm favorise une mise en place cohérente dans les enveloppes modulaires usuelles, sans surcharger l’organisation intérieure.

Raccordement souple pour différentes sections de conducteurs

Le disjoncteur accepte des conducteurs monofilaires de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement apporte une vraie souplesse au moment du câblage, que ce soit pour une alimentation, une répartition ou un départ de circuit. Cette compatibilité aide à adapter plus facilement l’appareillage au contexte du tableau, tout en conservant une connexion adaptée aux sections couramment rencontrées en distribution électrique.

Compatibilité tableau et environnement d’utilisation

Prévu pour une alimentation en AC sur une fréquence de 50 à 60 Hz, ce disjoncteur présente un indice de protection IP20 et un degré de pollution 2. Il peut fonctionner dans une plage de température ambiante étendue de -25 à 70 °C, ce qui en fait un appareil adapté aux conditions d’exploitation rencontrées dans de nombreux locaux techniques. La possibilité d’ajouter des dispositifs supplémentaires permet également de faire évoluer l’appareillage selon les besoins du tableau.

Un choix pertinent pour la distribution modulaire en 32 A

Ce disjoncteur bipolaire courbe C 32 A 6 kA 2 modules constitue une solution claire pour protéger un départ nécessitant une coupure sur deux pôles, avec un encombrement limité et des caractéristiques techniques équilibrées. Il conviendra particulièrement aux professionnels et installateurs recherchant un appareil modulaire lisible, simple à intégrer et adapté aux besoins de protection d’un circuit 32 A dans un coffret de distribution.
