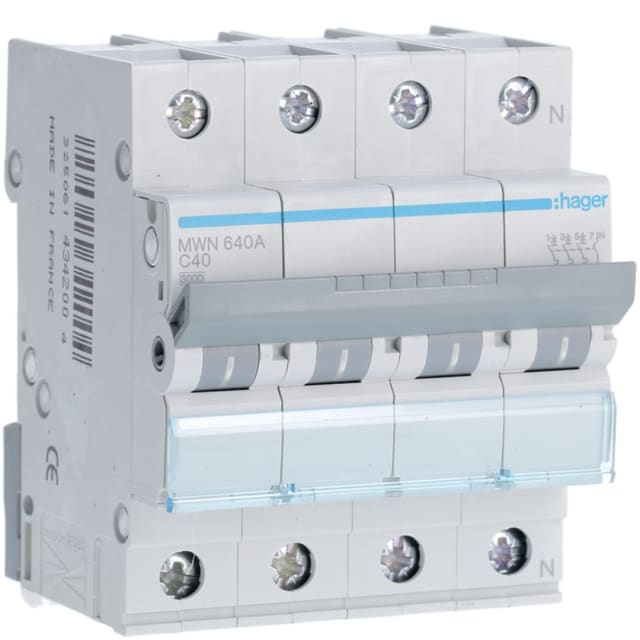

Disjoncteur courbe C 40A 3P+N 3kA 4 modules MWN640A

Disjoncteur courbe C 40A 3P+N pour protection des départs triphasés avec neutre

Ce disjoncteur modulaire 3P+N 40A est conçu pour protéger efficacement les circuits triphasés avec neutre dans un tableau électrique. Sa courbe C le rend particulièrement adaptée aux usages courants présentant un appel de courant modéré au démarrage, comme de nombreux équipements techniques, circuits d’alimentation et départs de distribution. Avec ses 4 modules, il s’intègre facilement dans les coffrets et tableaux modulaires tout en apportant une protection thermique et magnétique cohérente pour les installations en 400 V AC.

Configuration 3 pôles protégés plus neutre raccordé

La configuration 3P+N associe trois pôles protégés à un neutre raccordé, ce qui répond aux besoins des installations triphasées nécessitant la coupure simultanée des phases avec présence du neutre. Cette architecture est particulièrement pertinente pour les lignes alimentant des charges réparties en triphasé avec retour de neutre. Elle permet une lecture claire de la fonction du produit dans l’armoire et simplifie le choix pour les applications où un appareil quadripolaire compact est recherché.

Calibre 40A et courbe C pour les circuits de puissance usuels

Avec un courant nominal de 40 A, ce disjoncteur convient à la protection de départs nécessitant une intensité soutenue, dans le respect du dimensionnement global de l’installation. La courbe de déclenchement C assure un bon compromis entre tenue aux appels de courant usuels et protection contre les surcharges et courts-circuits. Ce positionnement en fait un choix adapté aux environnements tertiaires, techniques ou résidentiels de grande surface où la sélectivité fonctionnelle et la lisibilité du tableau sont importantes.

Format 4 modules compact pour tableau modulaire

Son encombrement de 4 modules facilite l’implantation dans les tableaux de distribution lorsque l’espace disponible doit être optimisé. La profondeur totale de 70 mm permet une intégration compatible avec de nombreux coffrets modulaires. Ce format compact est appréciable pour maintenir une implantation propre des protections, préserver l’accessibilité au câblage et conserver une bonne organisation des rangées, notamment dans les tableaux combinant protections, appareillages de commande et accessoires de répartition.

Pouvoir de coupure et caractéristiques électriques maîtrisées

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V comme à 400 V, ainsi que d’un Icu de 4,5 kA selon IEC 60947-2 à 400 V. Il fonctionne en courant alternatif 50 à 60 Hz, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa classe de limitation énergétique 3 et sa catégorie de surtension 3 apportent des caractéristiques cohérentes pour la protection des circuits terminaux et de distribution modulaire.

Raccordement souple ou rigide pour une mise en œuvre pratique

Le disjoncteur accepte des conducteurs monofilares de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm², ce qui laisse une bonne latitude de raccordement selon la section retenue pour le circuit. Cette plage de connexion facilite le travail de câblage dans le tableau, que l’on soit sur des départs de puissance modérée ou sur des distributions nécessitant une section plus importante. Pour l’installateur, cela simplifie l’adaptation aux contraintes du chantier sans multiplier les références de protection.

Usage en tableau avec contraintes d’environnement standard

Ce disjoncteur présente un indice de protection IP20 et un degré de pollution 2, pour une utilisation en environnement protégé à l’intérieur d’un coffret ou d’une enveloppe adaptée. Il est prévu pour fonctionner sur une large plage de température ambiante de -25 à 70 °C, ce qui aide à couvrir de nombreuses conditions d’exploitation en local technique. Sa puissance dissipée de 16,9 W est également une donnée utile pour les études d’échauffement et l’organisation d’un tableau correctement ventilé.
