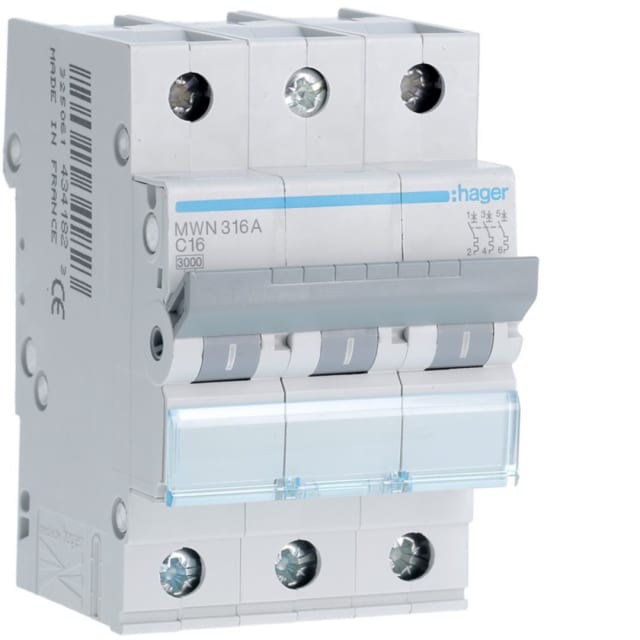

Disjoncteur tripolaire courbe C 16A 3kA MWN316A
Disjoncteur tripolaire 16 A courbe C, pouvoir de coupure 3 kA, pour protection des circuits triphasés en tableau électrique. Format 3 modules, montage sous crépi, raccordement jusqu’à 35 mm².
21.24€ HTVA
65 en stock
65 en stock
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 21.24€ | 0% |
| 3-5 | 20.82€ | 2% |
| 6-10 | 20.60€ | 3% |
| 11+ | 20.39€ | 4% |
| Référence | Produit | Nombre de pôles (total) | Courant nominal | Conducteur neutre à connection | Nombre de pôles protégés | Disponibilité | Prix HTVA |
|---|---|---|---|---|---|---|---|
| 3610155 |
Réf. 3610155
Disjoncteur tripolaire courbe C 16A 3kA MWN316A
Modèle sélectionné
|
3 | 16 A | non | 3 | En stock | 21.24€ HTVA par 1 pièce En stock |
| 3610133 |
Réf. 3610133
Disjoncteur bipolaire courbe C 6A 3kA 2 modules MWN206A
|
2 | 6 A | non | 2 | En stock | 11.62€ HTVA par 1 pièce En stock |
| 3610135 |
Réf. 3610135
Disjoncteur bipolaire courbe C 10A 3kA 2 modules MWN210A
|
2 | 10 A | non | 2 | En stock | 7.31€ HTVA par 1 pièce En stock |
| 3610138 |
Réf. 3610138
Disjoncteur bipolaire courbe C 16A 3kA 2 modules MWN216A
|
2 | 16 A | non | 2 | En stock | 6.47€ HTVA par 1 pièce En stock |
| 3610142 |
Réf. 3610142
Disjoncteur bipolaire courbe C 20A 3kA 2 modules MWN220A
|
2 | 20 A | non | 2 | En stock | 6.47€ HTVA par 1 pièce En stock |
| 3610143 |
Réf. 3610143
Disjoncteur bipolaire courbe C 25A 3kA 2 modules MWN225A
|
2 | 25 A | non | 2 | En stock | 11.62€ HTVA par 1 pièce En stock |
| 3610144 |
Réf. 3610144
Disjoncteur bipolaire courbe C 32A 3kA 2 modules MWN232A
|
2 | 32 A | non | 2 | En stock | 11.62€ HTVA par 1 pièce En stock |
| 3610148 |
Réf. 3610148
Disjoncteur bipolaire courbe C 40A 3kA 2 modules MWN240A
|
2 | 40 A | non | 2 | En stock | 13.94€ HTVA par 1 pièce En stock |
| 3610150 |
Réf. 3610150
Disjoncteur triphasé courbe C 10A 3kA 3 modules MWN310A
|
3 | 10 A | non | 3 | En stock | 21.89€ HTVA par 1 pièce En stock |
| 3610162 |
Réf. 3610162
Disjoncteur triphasé courbe C 20A 3 modules MWN320A
|
3 | 20 A | non | — | En stock | 21.24€ HTVA par 1 pièce En stock |
| 3610169 |
Réf. 3610169
Disjoncteur tripolaire courbe C 25A 3kA 3 modules MWN325A
|
3 | 25 A | non | 3 | En stock | 21.46€ HTVA par 1 pièce En stock |
| 3610176 |
Réf. 3610176
Disjoncteur triphasé courbe C 32A 3 modules MWN332A
|
3 | 32 A | non | — | En stock | 20.70€ HTVA par 1 pièce En stock |
| 3610181 |
Réf. 3610181
Disjoncteur tripolaire courbe C 40A 3kA 3 modules MWN340A
|
3 | 40 A | non | — | En stock | 24.80€ HTVA par 1 pièce En stock |
| 3610186 |
Réf. 3610186
Disjoncteur triphasé+neutre courbe C 10A 3kA MWN610A
|
4 | 10 A | oui | — | En stock | 27.63€ HTVA par 1 pièce En stock |
| 3610188 |
Réf. 3610188
Disjoncteur tétrapolaire courbe C 16A 3kA MWN616A
|
4 | 16 A | oui | — | En stock | 26.79€ HTVA par 1 pièce En stock |
| 3610190 |
Réf. 3610190
Disjoncteur tétrapolaire courbe C 20A 3kA MWN620A
|
4 | 20 A | oui | — | En stock | 27.78€ HTVA par 1 pièce En stock |
| 3610193 |
Réf. 3610193
Disjoncteur 25A courbe C 3P+N 3kA 4 modules MWN625A
|
4 | 25 A | oui | — | Sur commande | 27.05€ HTVA par 1 pièce Sur commande |
| 3610206 |
Réf. 3610206
Disjoncteur phase neutre courbe C 32A 3P+N 4 modules
|
4 | 32 A | oui | — | En stock | 27.05€ HTVA par 1 pièce En stock |
| 3610208 |
Réf. 3610208
Disjoncteur courbe C 40A 3P+N 3kA 4 modules MWN640A
|
4 | 40 A | oui | — | En stock | 30.54€ HTVA par 1 pièce En stock |
| 3778975 |
Réf. 3778975
Disjoncteur tétrapolaire courbe C 6A 3kA MWN606A
|
4 | 6 A | oui | — | En stock | 28.65€ HTVA par 1 pièce En stock |
Disjoncteur tripolaire courbe C 16A pour la protection des circuits triphasés
Ce disjoncteur tripolaire courbe C 16A est conçu pour protéger efficacement les circuits triphasés contre les surcharges et les courts-circuits. Son calibre 16 A convient aux départs nécessitant une protection modulaire précise dans un tableau électrique, avec une coupure simultanée sur 3 pôles. La courbe C le rend particulièrement adaptée aux circuits présentant un courant d’appel modéré, comme certains équipements techniques, moteurs de faible puissance ou lignes d’alimentation courantes en distribution triphasée.
Pouvoir de coupure 3 kA et protection modulaire en 3 pôles
Avec un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V et à 400 V, ce disjoncteur répond aux besoins des installations de distribution où ce niveau de coupure est recherché. Sa protection porte sur les 3 pôles, sans neutre associé, ce qui correspond aux configurations triphasées dédiées. Le format 3 modules facilite son intégration dans les coffrets et tableaux modulaires tout en conservant une lecture claire de l’appareillage.
Courbe C 16A : un choix pertinent pour les usages avec appel de courant modéré
La courbe de déclenchement C apporte un bon équilibre entre protection et continuité d’exploitation. Elle convient aux circuits pouvant générer un appel de courant au démarrage supérieur à celui d’une ligne purement résistive, sans aller vers des usages nécessitant une courbe plus spécifique. En 16 A, ce modèle est adapté à de nombreux départs triphasés en environnement résidentiel technique, petit tertiaire ou applications de distribution secondaire.
Compatibilité tableau et raccordement pratique
Ce disjoncteur tripolaire s’installe dans un tableau modulaire avec une largeur de 3 unités de division et une profondeur totale de 70 mm. Il accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui laisse une bonne souplesse au moment du câblage. L’absence de neutre à connecter simplifie aussi son usage lorsqu’une protection 3P pure est attendue sur le départ concerné.
Caractéristiques électriques adaptées aux réseaux AC 400 V
Ce modèle fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 400 V. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV participent à une intégration cohérente dans les ensembles de protection et de distribution. Le pouvoir de coupure assigné Icu selon IEC 60947-2 à 400 V atteint 4,5 kA, ce qui apporte une information utile pour les configurations techniques où cette donnée est prise en compte.
Encombrement maîtrisé et conditions d’utilisation étendues
Grâce à son format compact, ce disjoncteur trouve facilement sa place dans les tableaux où l’optimisation de l’espace est importante. Il présente un indice de protection IP20 et une classe de limitation énergétique 3. Sa plage de température de fonctionnement de -25 à 70 °C permet d’envisager son utilisation dans des environnements variés, sous réserve du respect des conditions d’installation du tableau et des règles de mise en œuvre de l’appareillage modulaire.
Un appareillage clair pour sécuriser la distribution électrique
Ce disjoncteur modulaire 3P 16A 3 kA constitue une solution lisible pour protéger une ligne triphasée avec déclenchement sur surcharge et court-circuit. Il convient particulièrement lorsque l’on recherche un disjoncteur tripolaire courbe C compact, facile à intégrer dans un coffret de distribution et dimensionné pour une protection 16 A. Pour un achat sans confusion, il s’adresse aux installations nécessitant exactement une configuration 3 pôles, courbe C, sans neutre et au format 3 modules.
Documentation PDF
Caractéristiques techniques
| Pouvoir de coupure assigné Icn selon EN 60898 à 230V | 3 kA |
|---|---|
| Nombre de pôles (total) | 3 |
| Courant nominal | 16 A |
| Courbe de déclenchement | C |
| Conducteur neutre à connection | non |
| Nombre de pôles protégés | 3 |
| Largeur en unités de division | 3 |
| Pouvoir de coupure assigné icn selon EN 60898 à 400 v | 3 kA |
| Tension de dimensionnement | 400 V |
| Profondeur totale | 70 mm |
| Type de tension | AC |
| Tension d'isolement de mesure Ui | 500 V |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V | 4.5 kA |
| Tension nominale de tenue aux chocs Uimp | 4 kV |
| Fréquence | 50...60 Hz |
| Dispositifs supplémentaires possibles | non |
| Montage sous crépi | oui |
| Classe de limitation énergétique | 3 |
| Catégorie de surtension | 3 |
| Section du conducteur multifilaire pouvant être raccordée | 1...25 mm² |
| Classe de protection (IP) | IP20 |
| Degré de pollution | 2 |
| Section du conducteur monofilaire raccordable | 1...35 mm² |
| Température ambiante durant le fonctionnement | -25...70 °C |
| Antidéflagrant | non |
| Puissance dissipée | 8.2 W |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
Produits de la même marque dans cette catégorie et sa catégorie parente
Ce disjoncteur tripolaire 16 A convient-il pour protéger un moteur ou un circuit triphasé ?
Oui, il est conçu pour la protection d’un circuit triphasé en 3 pôles. Vérifiez toutefois que le courant admissible du circuit et l’usage prévu sont bien compatibles avec un calibre de 16 A, conformément au dimensionnement de l’installation.
Peut-on l’installer dans un tableau modulaire standard ?
Oui, ce disjoncteur occupe 3 modules et se monte sur rail DIN dans un tableau modulaire compatible. Sa largeur de 3 modules permet de l’intégrer comme un appareil de protection classique de tableau.
Faut-il prévoir le neutre avec ce disjoncteur ?
Non, ce modèle est tripolaire sans connexion du neutre. Il est donc prévu pour couper et protéger les trois phases, sans borne neutre dédiée.
Ce disjoncteur peut-il être utilisé en 230 V ou en 400 V ?
Oui, sa tension de dimensionnement est de 400 V et les caractéristiques indiquent une utilisation en courant alternatif 50 à 60 Hz. Il est donc adapté aux installations triphasées courantes dans cette plage de tension.
Quel câblage peut-on raccorder sur ce disjoncteur ?
Les bornes acceptent des conducteurs rigides jusqu’à 35 mm² et des conducteurs souples jusqu’à 25 mm². Il faut respecter le couple de serrage indiqué par le fabricant lors du raccordement.
Peut-on utiliser ce disjoncteur en remplacement d’un ancien modèle tripolaire de même calibre ?
Oui, à condition de vérifier la compatibilité mécanique dans le tableau, le nombre de modules disponibles, le type de raccordement et les caractéristiques électriques du circuit existant. Un remplacement à l’identique ne doit jamais se limiter au seul calibre.
