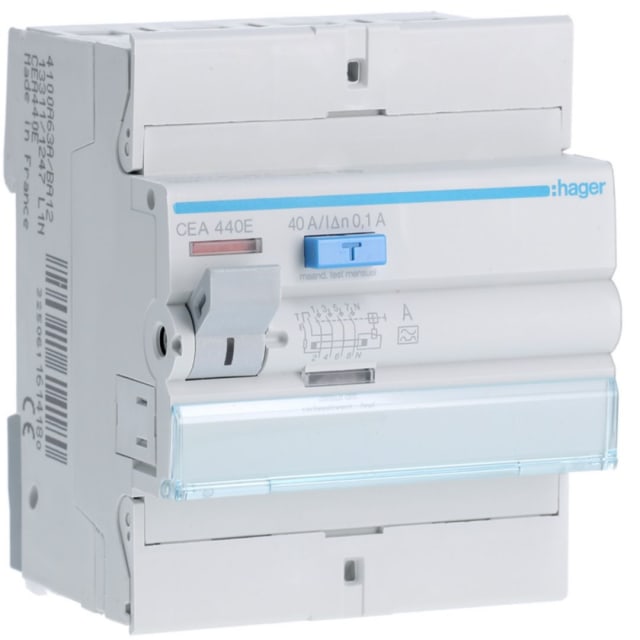

Interrupteur différentiel type A 4P 40A 100mA pour tableau électrique modulaire

Cet interrupteur différentiel type A 4 pôles 40 A 100 mA est conçu pour la protection différentielle des installations en 400 V sur rail DIN. Son format 4 modules permet une intégration nette dans un tableau électrique modulaire, avec une implantation adaptée aux distributions tétrapolaires. Il assure la coupure automatique en cas de défaut d’isolement et contribue à la protection des personnes et des biens contre les courants de fuite.

Détection type A adaptée aux usages avec composante continue pulsée

Le type A permet la détection des courants différentiels alternatifs ainsi que des courants continus pulsés. Ce choix est particulièrement pertinent pour les circuits alimentant des équipements électroniques ou électroménagers susceptibles de générer ce type de défaut. Avec une sensibilité de 100 mA, ce modèle s’inscrit dans une logique de protection différentielle de ligne ou de groupe de circuits, lorsque ce niveau de déclenchement est recherché dans l’architecture du tableau.

Configuration tétrapolaire 4P 40 A pensée pour les installations triphasées

Sa configuration 4P autorise la coupure simultanée des trois phases et du neutre, ce qui le destine aux installations triphasées avec neutre. Son courant nominal de 40 A convient à de nombreuses distributions divisionnaires, en offrant un calibre cohérent pour la protection de départs ou de sous-ensembles alimentés en triphasé. Cette conception favorise une lecture claire du tableau et une protection homogène de l’ensemble des conducteurs actifs concernés.

Montage sur barre DIN avec encombrement maîtrisé

Prévu pour une pose sur barre DIN, cet interrupteur différentiel s’intègre facilement dans les coffrets et armoires modulaires. Sa largeur de 4 unités de division simplifie le repérage de l’encombrement dès la préparation du tableau, tandis que sa profondeur totale de 70 mm facilite son insertion dans de nombreuses enveloppes standard. Le dispositif de verrouillage apporte un maintien pratique lors des interventions et des opérations de maintenance.

Raccordement pratique et compatibilité avec différentes sections de conducteurs

Ce modèle accepte des conducteurs monofilaires de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement apporte de la souplesse lors du câblage, aussi bien en création de tableau qu’en remplacement d’un appareillage existant. La présence de possibilités pour dispositifs supplémentaires permet également d’envisager une adaptation plus fine selon l’organisation retenue dans le tableau.

Caractéristiques électriques utiles pour une exploitation maîtrisée

L’appareil fonctionne en 50 Hz avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs de 4 kV. Sa résistance au court-circuit Icw de 6 kA et sa résistance aux courants de choc de 0,25 kA participent à une utilisation cohérente dans un environnement de distribution modulaire. La puissance dissipée de 8,1 W est également une donnée utile pour anticiper le comportement thermique à l’intérieur du coffret.

Format technique adapté à une installation en tableau protégée

Avec un indice de protection IP20, cet interrupteur différentiel est destiné à être installé dans une enveloppe adaptée. Il fonctionne dans une plage de température ambiante de -25 à 40 °C et présente un degré de pollution 2, ce qui correspond à un usage en environnement électrique standard de tableau. Pour un achat sans erreur, il constitue un choix pertinent lorsqu’il faut un interrupteur différentiel type A tétrapolaire, 40 A, 100 mA, en montage modulaire 4 pas.
