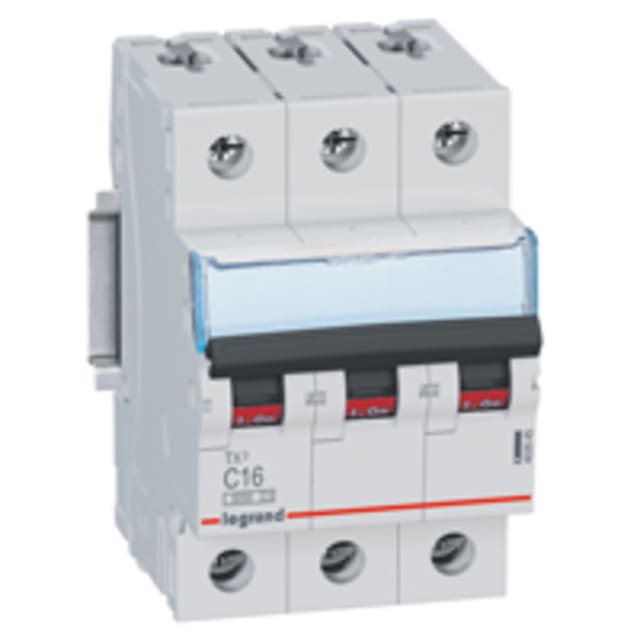

Disjoncteur triphasé C16 6 kA 400 V TX³ 403545

Disjoncteur triphasé 16 A pour la protection des circuits en 400 V

Ce disjoncteur triphasé courbe C de 16 A est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur des installations en 400 V AC. Sa configuration 3 pôles protégés convient aux réseaux triphasés sans neutre raccordé, avec une coupure simultanée des trois phases. C’est un choix adapté pour les départs de tableaux alimentant notamment des équipements triphasés, moteurs de petite puissance, circuits techniques ou lignes de distribution dédiées.

Pouvoir de coupure 6 kA à 400 V pour les tableaux de distribution

Avec un pouvoir de coupure assigné de 6 kA à 400 V selon EN 60898, ce disjoncteur modulaire répond aux besoins courants de protection dans les tableaux électriques. Il dispose également d’un Icu de 6 kA selon IEC 60947-2 à 400 V, ce qui permet une utilisation cohérente dans des environnements où la tenue au court-circuit doit être clairement identifiée. Sa classe de limitation énergétique 3 contribue à mieux contenir l’énergie laissée passer en cas de défaut.

Courbe C : un déclenchement adapté aux usages techniques les plus courants

La courbe de déclenchement C permet d’absorber les appels de courant modérés au démarrage tout en garantissant une protection efficace du circuit. Elle convient particulièrement aux équipements présentant des pointes transitoires à la mise sous tension, comme certains moteurs, appareillages électrotechniques ou circuits d’alimentation spécifiques. Ce calibre 16 A offre ainsi un bon équilibre entre continuité d’exploitation et protection de l’installation.

Format 3 modules pour une intégration simple dans le tableau

Grâce à sa largeur de 3 modules, ce disjoncteur s’intègre facilement dans les coffrets et tableaux modulaires. Sa profondeur totale de 44 mm facilite son implantation dans des ensembles de distribution compacts, tout en conservant une lecture claire de l’appareillage sur le rail. Cette conception en format modulaire est particulièrement appréciée pour organiser proprement les départs triphasés et optimiser l’espace disponible dans le tableau.

Caractéristiques électriques utiles pour une installation bien dimensionnée

Ce modèle fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent à un usage dans les environnements électriques usuels de distribution. L’indice de protection IP20 participe à la sécurisation de l’appareil une fois intégré dans son enveloppe de tableau.

Compatibilité avec des dispositifs additionnels

Le disjoncteur appartient à une gamme prévue pour recevoir des dispositifs supplémentaires. Cette possibilité est un avantage pour les installations évolutives ou les tableaux nécessitant des fonctions complémentaires au fil du temps. Elle permet d’envisager une adaptation plus souple du tableau sans remettre en cause le choix du disjoncteur principal sur le départ concerné.

Un appareillage modulaire adapté aux installations triphasées de la gamme TX³

Issu de la série TX³, ce disjoncteur modulaire 3P 16 A 6 kA 400 V s’adresse aux professionnels et aux acheteurs exigeant un appareillage clair à identifier pour les protections triphasées. Son association entre format 3 modules, courbe C et calibre 16 A en fait une solution pertinente pour les tableaux de protections et de distribution électrique où l’on recherche un disjoncteur triphasé compact, lisible et adapté aux circuits triphasés standards.
