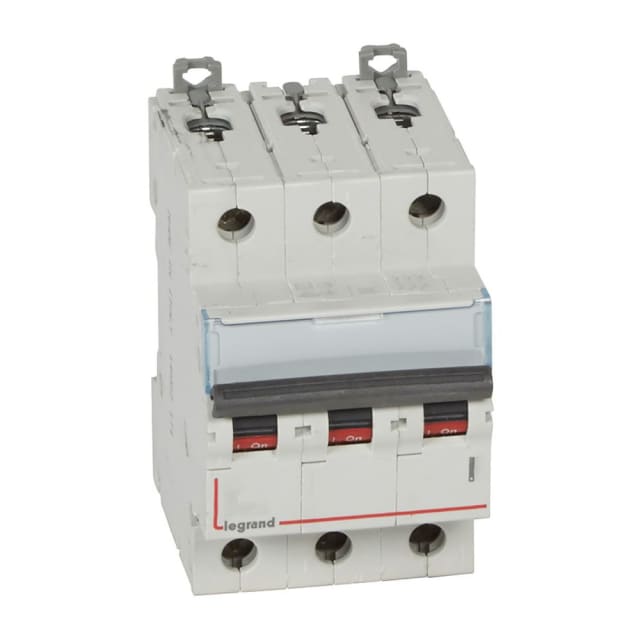

Disjoncteur triphasé C40 3P 400V DX³ 407863

Disjoncteur triphasé 40 A pour protection modulaire en 400 V

Ce disjoncteur triphasé C40 3P 400 V de la gamme DX³ est conçu pour assurer la protection des circuits triphasés contre les surcharges et les courts-circuits. Avec ses 3 pôles protégés, son calibre de 40 A et sa courbe C, il convient aux installations de distribution électrique où l’on recherche une coupure adaptée aux usages courants et aux appels de courant modérés. Son format modulaire en 3 modules facilite son intégration dans les tableaux électriques.

Courbe C adaptée aux circuits triphasés les plus courants

La courbe de déclenchement C permet d’utiliser ce disjoncteur sur de nombreux départs triphasés, notamment pour l’alimentation d’équipements, de lignes de puissance ou de circuits techniques présentant un courant d’appel modéré. En pratique, ce profil de déclenchement offre un bon équilibre entre protection du circuit et continuité d’exploitation, ce qui en fait un choix pertinent pour de nombreux besoins en distribution modulaire.

Pouvoir de coupure dimensionné pour une protection efficace

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA selon EN 60898 à 400 V et de 10 kA à 230 V. Selon IEC 60947-2, son pouvoir de coupure Icu atteint 10 kA à 400 V et 25 kA à 230 V. Ces valeurs permettent de répondre à des configurations d’installation où le niveau de court-circuit doit être pris en compte avec précision. La classe de limitation énergétique 3 constitue également un atout pour limiter les effets thermiques et dynamiques en cas de défaut.

Format compact 3 modules pour intégration en tableau

Avec une largeur de 3 unités de division et une profondeur totale de 44 mm, ce disjoncteur DX³ s’intègre facilement dans un coffret ou un tableau modulaire. Son encombrement maîtrisé simplifie l’organisation des rangées, tout en laissant une implantation claire pour les autres appareillages de protection et de distribution. Son indice de protection IP20 correspond à un usage en enveloppe adaptée, dans un environnement de tableau électrique.

Raccordement souple ou rigide pour une pose pratique

Le raccordement accepte des conducteurs monofilaire de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de connexion permet de couvrir de nombreuses sections utilisées en distribution triphasée. L’appareil fonctionne en courant alternatif 50 à 60 Hz, sans neutre associé, et s’adresse donc aux circuits tripolaires nécessitant une protection sur les trois phases uniquement.

Caractéristiques électriques adaptées aux contraintes d’installation

Sa tension de dimensionnement est de 400 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Ces données en font un disjoncteur modulaire adapté aux installations où la cohérence entre niveau d’isolement, tenue diélectrique et protection des départs est essentielle. Le degré de pollution 2 et la plage de température de fonctionnement de -25 à +70 °C permettent son emploi dans des conditions d’exploitation étendues, selon les règles de mise en œuvre de l’installation.

Compatible avec des dispositifs additionnels de la gamme DX³

Ce disjoncteur peut recevoir des dispositifs supplémentaires, ce qui facilite l’évolution d’un tableau électrique selon les besoins du chantier ou de l’exploitation. Cette compatibilité avec les accessoires de la gamme DX³ permet d’envisager une architecture de protection modulaire cohérente, pratique pour compléter une installation avec des fonctions associées sans changer de série d’appareillage.

Un choix précis pour les départs triphasés 3P en 40 A

Ce disjoncteur triphasé C40 3P 400 V DX³ répond aux besoins des professionnels et des installateurs recherchant un appareil modulaire clair à sélectionner : 3 pôles, 40 A, courbe C, alimentation AC, sans neutre, en format 3 modules. Il s’intègre naturellement dans les ensembles de protection et de distribution électrique lorsqu’un départ triphasé doit être protégé avec un appareil compact, lisible et techniquement bien dimensionné.
