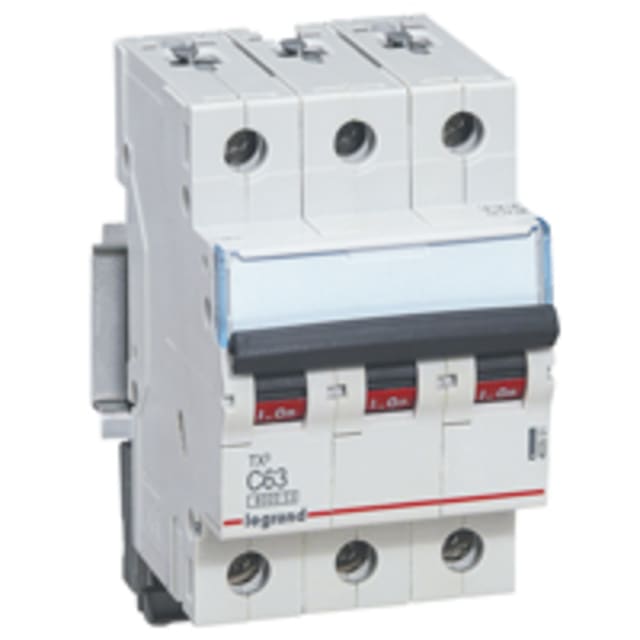

Disjoncteur triphasé courbe C 63A 6kA 400V 403551

Disjoncteur triphasé 63A pour protection modulaire en 400V

Ce disjoncteur triphasé courbe C 63A en 400V est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans un tableau électrique modulaire. Sa configuration 3 pôles protégés convient aux départs triphasés sans neutre, avec un calibre de 63A adapté aux lignes de puissance, aux alimentations d’équipements triphasés et aux installations de distribution nécessitant une protection robuste et lisible au tableau.

Courbe C adaptée aux usages courants en distribution électrique

La courbe de déclenchement C permet de protéger efficacement les circuits présentant des appels de courant modérés au démarrage. Elle convient particulièrement aux applications courantes du bâtiment et du petit tertiaire, notamment pour l’alimentation de moteurs de faible puissance, d’équipements techniques, de circuits de distribution ou de départs dédiés demandant un bon compromis entre continuité de service et protection.

Pouvoir de coupure 6 kA en 400V et 10 kA selon EN 60898 à 230V

Ce modèle offre un pouvoir de coupure assigné de 6 kA en 400V ainsi qu’un Icn de 10 kA à 230V selon EN 60898. Il répond également à un Icu de 6 kA selon IEC 60947-2 à 400V. Ces caractéristiques le destinent aux tableaux où le niveau de court-circuit attendu reste compatible avec ce seuil de protection. Pour l’installateur, cela permet de sélectionner un appareil cohérent avec les contraintes de l’installation tout en conservant un format modulaire compact.

Format 3 modules pratique pour coffrets et tableaux modulaires

Avec une largeur de 3 unités de division, ce disjoncteur s’intègre facilement dans les tableaux de répartition où l’optimisation de l’espace est essentielle. Sa profondeur totale de 44 mm facilite son implantation dans de nombreux coffrets. Le montage modulaire simplifie l’organisation des départs triphasés et favorise une implantation propre, notamment lorsque plusieurs protections doivent être regroupées sur une même rangée.

Caractéristiques électriques pensées pour une exploitation standard en AC

Ce disjoncteur fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 400 V et une tension d’isolement Ui de 500 V. Sa tenue aux chocs Uimp de 4 kV et sa catégorie de surtension 3 en font un appareil adapté aux environnements de distribution électrique usuels. L’absence de neutre raccordable confirme son positionnement sur des circuits triphasés 3P dédiés, sans pôle neutre associé.

Protection modulaire adaptée à l’environnement du tableau

Son indice de protection IP20 correspond à une utilisation dans un coffret ou un tableau assurant la protection globale de l’appareillage. Le degré de pollution 2 le rend approprié aux environnements intérieurs maîtrisés. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise des effets thermiques et dynamiques liés aux défauts, ce qui constitue un point important dans la protection des lignes et des équipements en aval.

Une solution pertinente pour circuits triphasés de forte intensité

Grâce à son calibre 63A, sa courbe C et son format tripolaire, ce disjoncteur convient aux départs de distribution, aux équipements techniques triphasés, aux coffrets divisionnaires et aux tableaux nécessitant une protection modulaire à forte intensité. La possibilité d’ajouter des dispositifs supplémentaires permet aussi d’envisager une intégration plus fonctionnelle dans des ensembles électriques évolutifs, selon l’architecture retenue dans le tableau.
