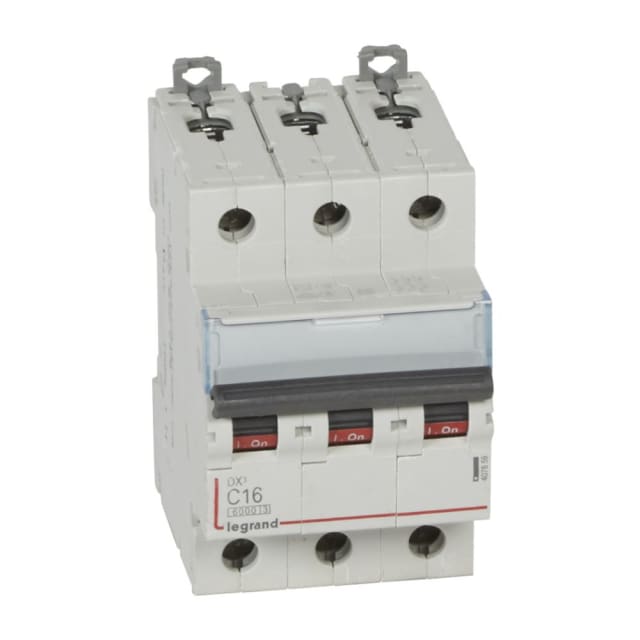

Disjoncteur triphasé C16 3P 400V DX³ 407859

Disjoncteur triphasé C16 3P 400 V pour la protection des départs

Ce disjoncteur modulaire DX³ en version tripolaire 16 A courbe C est conçu pour protéger efficacement les circuits triphasés 400 V contre les surcharges et les courts-circuits. Son calibre 16 A convient aux départs d’alimentation nécessitant une protection équilibrée sur trois phases, avec un déclenchement adapté aux usages courants présentant un appel de courant modéré au démarrage.

Courbe C adaptée aux équipements électriques les plus courants

La courbe de déclenchement C permet d’accepter les pointes de courant temporaires tout en assurant une coupure rapide en cas de défaut. Elle est particulièrement pertinente pour de nombreux circuits en environnement tertiaire, atelier ou installation technique, notamment lorsque les équipements raccordés génèrent un courant d’enclenchement supérieur à celui d’une charge purement résistive.

Pouvoir de coupure dimensionné pour les tableaux triphasés

Ce modèle offre un pouvoir de coupure assigné Icn de 6 kA à 400 V selon EN 60898, avec un niveau de 10 kA à 230 V, ainsi qu’un pouvoir de coupure Icu pouvant atteindre 10 kA à 400 V selon IEC 60947-2. Cette configuration permet son intégration dans des tableaux où la tenue aux défauts doit rester cohérente avec les exigences de protection des circuits terminaux et de distribution modulaire.

Format 3 modules pratique pour l’intégration au coffret

Avec une largeur de 3 modules et une profondeur totale de 44 mm, ce disjoncteur triphasé s’intègre facilement dans les tableaux modulaires. Son encombrement maîtrisé facilite l’organisation de la rangée et permet de conserver une distribution propre, lisible et rationnelle, en particulier lorsque plusieurs protections doivent cohabiter dans un espace limité.

Raccordement souple pour différents types de conducteurs

L’appareil accepte le raccordement de conducteurs monofilaire de 1,5 à 35 mm² et de conducteurs multifilaires de 1,5 à 25 mm². Cette plage de connexion apporte une vraie souplesse au moment du câblage, que ce soit pour un départ de puissance modérée, une alimentation d’équipement ou une distribution triphasée dans un tableau neuf ou en rénovation.

Conçu pour un usage modulaire en courant alternatif

Prévu pour une tension de dimensionnement de 400 V en AC et une fréquence de 50 à 60 Hz, ce disjoncteur protège trois pôles sans neutre associé. Il dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV, des caractéristiques utiles pour les ensembles de protection et de distribution où la continuité de service et la bonne coordination des appareils sont recherchées.

Compatibilité avec les accessoires et extensions de la gamme DX³

Ce disjoncteur appartient à la série DX³ et peut recevoir des dispositifs supplémentaires compatibles. Cet avantage simplifie l’évolution d’un tableau électrique lorsque l’installation nécessite par la suite des fonctions complémentaires de signalisation, de commande ou d’association avec des accessoires modulaires de la même famille.

Une solution pertinente pour les tableaux de protection et de distribution

Grâce à sa configuration 3P, son calibre 16 A, sa courbe C et son format modulaire, ce disjoncteur répond aux besoins des tableaux dédiés à la protection des circuits triphasés. Il convient particulièrement aux installations recherchant une protection claire, compacte et techniquement cohérente pour des départs en 400 V, tout en conservant une mise en œuvre simple dans l’appareillage modulaire.
