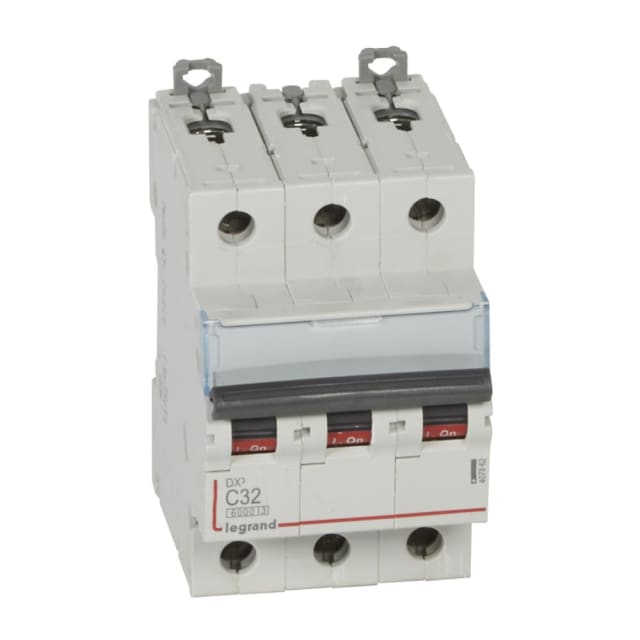

Disjoncteur triphasé C32 3 pôles 10kA 400V DX³ 407862

Disjoncteur triphasé 32 A pour la protection des circuits en 400 V

Ce disjoncteur triphasé 3 pôles courbe C est conçu pour assurer la protection des départs électriques en courant alternatif 400 V. Avec un calibre de 32 A, il convient à la protection de lignes triphasées alimentant notamment des équipements techniques, moteurs de petite puissance, circuits de distribution ou départs d’atelier lorsque la courbe C est adaptée au profil d’appel de courant. Son format modulaire en 3 modules facilite son intégration dans un tableau électrique.

Pouvoir de coupure élevé pour une protection modulaire performante

Ce modèle de la série DX³ affiche un pouvoir de coupure de 10 kA selon l’IEC 60947-2 à 400 V, ainsi qu’un Icn de 10 kA à 230 V selon l’EN 60898. Cette configuration permet de l’utiliser sur des installations où un niveau de coupure renforcé est recherché dans un appareillage modulaire. La classe de limitation énergétique 3 contribue en plus à limiter les effets du courant de défaut sur l’installation protégée.

Courbe C adaptée aux usages courants en environnement tertiaire et technique

La courbe de déclenchement C constitue un choix pertinent pour les circuits pouvant présenter des pointes de courant modérées à la mise sous tension. Elle est généralement recherchée pour la protection de départs triphasés alimentant des charges usuelles, avec un bon équilibre entre continuité d’exploitation et réactivité en cas de surcharge ou de court-circuit. Les 3 pôles sont protégés, sans neutre raccordable, ce qui correspond aux configurations triphasées dédiées.

Format compact pour tableau modulaire et câblage pratique

Avec une largeur de 3 unités de division et une profondeur totale de 44 mm, ce disjoncteur s’intègre facilement dans les coffrets et tableaux de distribution modulaires. Il accepte des conducteurs monofilares de 1,5 à 35 mm² et des conducteurs multifilaires de 1,5 à 25 mm², ce qui apporte une bonne souplesse de raccordement selon la section du circuit à protéger. Ce type de gabarit est particulièrement apprécié pour optimiser l’encombrement dans les tableaux tout en gardant un appareil clairement identifiable.

Caractéristiques électriques adaptées aux réseaux AC 50 à 60 Hz

Ce disjoncteur fonctionne en tension alternative sur une plage de fréquence de 50 à 60 Hz. Sa tension de dimensionnement est de 400 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Ces caractéristiques le destinent à une utilisation dans des ensembles de distribution où la cohérence entre calibre, tension nominale et niveau de protection est essentielle pour sécuriser le départ concerné.

Compatibilité avec accessoires de la gamme DX³

Ce modèle peut recevoir des dispositifs supplémentaires, ce qui permet de l’intégrer dans une architecture modulaire évolutive selon les besoins du tableau. Cet avantage est utile lorsque l’installation nécessite des fonctions complémentaires au sein de la même gamme d’appareillage, avec une logique de distribution homogène. Pour l’installateur, cela simplifie également la préparation d’un tableau cohérent en protections modulaires tripolaires.

Conçu pour les conditions d’installation courantes

Ce disjoncteur présente un indice de protection IP20 et un degré de pollution 2, adaptés à son usage dans un coffret ou une enveloppe de protection. Sa plage de température de fonctionnement de -25 à +70 °C permet son emploi dans des environnements techniques variés, sous réserve du respect des conditions d’installation du tableau. C’est un choix pertinent pour la protection modulaire triphasée lorsqu’un disjoncteur 3P C32 10 kA 400 V est recherché dans la gamme DX³.
