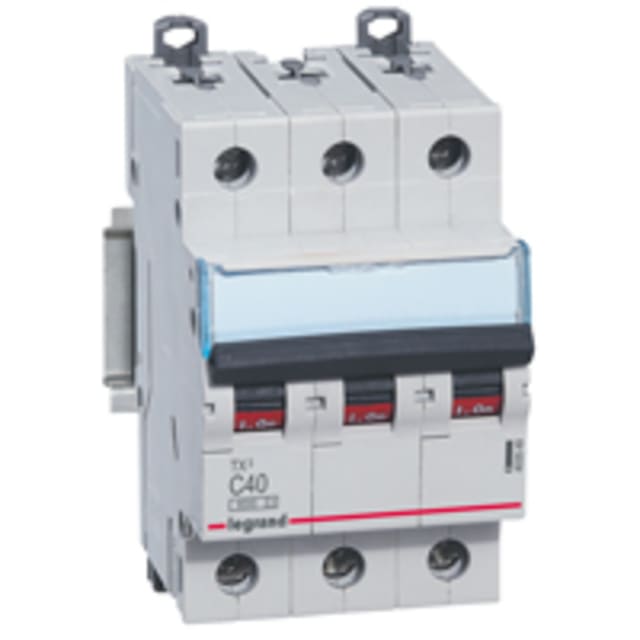

Disjoncteur triphasé C40 6 kA 400 V 3 modules 403549

Disjoncteur triphasé 40 A pour protection des circuits en 400 V

Ce disjoncteur tripolaire courbe C 40 A est conçu pour assurer la protection des circuits triphasés contre les surcharges et les courts-circuits dans les installations en 400 V AC. Son format 3 pôles permet de couper simultanément les trois phases, ce qui en fait une solution adaptée aux départs triphasés en tableau électrique, qu’il s’agisse d’alimenter des équipements techniques, des lignes de distribution ou des circuits de puissance nécessitant une protection modulaire précise.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C convient particulièrement aux circuits présentant des pointes de courant au démarrage, tout en restant adaptée à un grand nombre d’applications standards en environnement résidentiel évolué, petit tertiaire ou technique. Elle permet de protéger efficacement les installations alimentant par exemple des moteurs de faible à moyenne inertie, certains équipements électromécaniques ou des circuits triphasés généraux, tout en conservant une bonne sélectivité d’usage dans le tableau.

Pouvoir de coupure 6 kA à 400 V pour une protection modulaire maîtrisée

Avec un pouvoir de coupure assigné de 6 kA à 400 V selon EN 60898 et également 6 kA selon IEC 60947-2 à 400 V, ce disjoncteur répond aux besoins de protection des tableaux modulaires où le niveau de court-circuit présumé reste compatible avec cette capacité. Il offre ainsi une réponse cohérente pour les installations de distribution courantes en triphasé, avec une classe de limitation d’énergie 3 qui contribue à réduire les contraintes subies par les équipements en aval lors d’un défaut.

Format 3 modules compact pour une intégration simple dans le tableau

Sa largeur de 3 modules facilite l’implantation dans les coffrets et tableaux électriques modulaires, sans compromettre la lisibilité de l’appareillage. Ce format compact est particulièrement intéressant lorsque l’espace disponible doit être optimisé tout en conservant une architecture claire de protection et de distribution. Sa profondeur totale de 44 mm participe également à une intégration pratique dans de nombreuses enveloppes modulaires.

Conception tripolaire sans neutre pour départs dédiés

Ce modèle dispose de 3 pôles protégés et ne prévoit pas de connexion du neutre. Il est donc destiné aux circuits triphasés ne nécessitant pas de neutre traversant dans l’appareil. Ce point est important pour sécuriser le bon choix en fonction de l’architecture du tableau et du type de charge alimentée. Pour les départs purement triphasés, cette configuration permet une protection nette, directe et parfaitement adaptée à la distribution des trois phases.

Caractéristiques électriques utiles pour une exploitation en tableau

Ce disjoncteur fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent à une utilisation en environnement de tableau électrique correctement installé. Son indice de protection IP20 rappelle qu’il est destiné à être monté dans une enveloppe adaptée, où il contribue à structurer une protection modulaire lisible et technique.

Compatible avec l’évolution du tableau électrique

La possibilité d’ajouter des dispositifs supplémentaires constitue un avantage pratique pour les installations amenées à évoluer. Cela permet d’envisager plus facilement l’adaptation du tableau selon les besoins d’exploitation, de signalisation ou d’auxiliaires selon l’environnement d’installation retenu. Ce type de disjoncteur modulaire s’intègre ainsi dans une logique de tableau organisé, évolutif et cohérent pour la protection de lignes triphasées.

Un choix pertinent pour les tableaux de protection et distribution

Grâce à son calibre 40 A, sa courbe C, sa configuration 3P et son pouvoir de coupure 6 kA à 400 V, ce disjoncteur triphasé 3 modules répond aux besoins des professionnels et installateurs recherchant un appareillage modulaire clair à sélectionner pour la protection des départs triphasés. Il convient particulièrement aux tableaux de protections et distribution électrique où la compacité, la lisibilité des fonctions et l’adéquation technique du calibre sont des critères essentiels.
