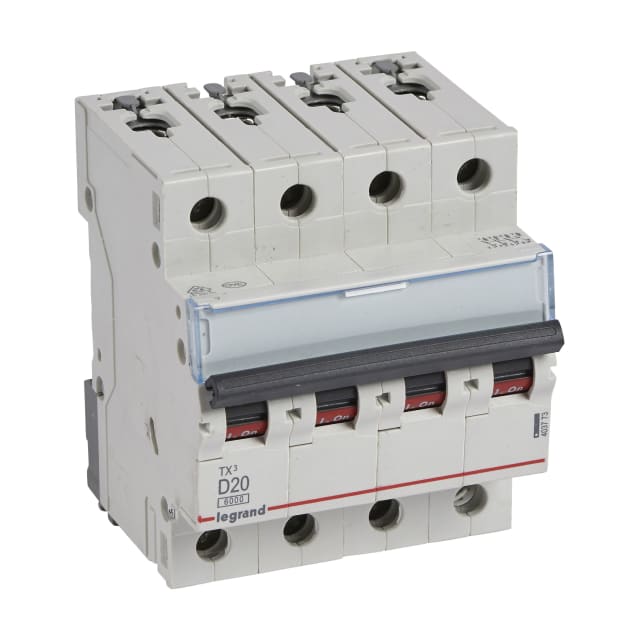

Disjoncteur tétrapolaire D20 6kA 400V TX3 403773

Disjoncteur tétrapolaire 20 A pour protection des circuits triphasés 400 V

Ce disjoncteur tétrapolaire D20 6 kA 400 V est conçu pour assurer la protection des installations nécessitant la coupure simultanée de quatre pôles. Avec son calibre de 20 A et sa tension de dimensionnement de 400 V en courant alternatif, il convient à la protection de circuits triphasés avec neutre, notamment dans les tableaux de distribution où la cohérence de coupure sur l’ensemble des conducteurs est recherchée. Son format modulaire sur 4 unités facilite son intégration dans une armoire ou un coffret électrique.

Courbe D adaptée aux appels de courant plus élevés

La courbe de déclenchement D rend ce disjoncteur particulièrement pertinent pour des circuits présentant des pointes de courant au démarrage plus marquées que sur des usages standards. Il peut ainsi répondre à des besoins spécifiques en protection de départs alimentant certains équipements à fort courant d’appel, tout en conservant un calibre nominal de 20 A. Ce positionnement en fait un choix technique à sélectionner lorsque la courbe D est explicitement requise dans l’étude ou le dimensionnement de l’installation.

Pouvoir de coupure 6 kA à 400 V pour une protection modulaire maîtrisée

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA à 400 V selon EN 60898, ainsi que d’un Icu de 6 kA selon IEC 60947-2 à 400 V. Il est donc adapté aux environnements où le niveau de court-circuit présumé reste compatible avec cette valeur. La classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer en cas de défaut, ce qui contribue à limiter les contraintes subies par l’installation en aval.

Configuration 4 pôles protégés avec neutre raccordable

Le disjoncteur intègre 4 pôles au total et 4 pôles protégés, avec conducteur neutre à raccorder. Cette architecture est particulièrement adaptée aux distributions tétrapolaires où la protection de chaque conducteur est nécessaire. Elle permet une lecture claire du montage dans le tableau et répond aux besoins des installations où la protection globale du départ sur les quatre voies doit être assurée de manière uniforme.

Encombrement compact pour tableaux et coffrets modulaires

Avec une largeur de 4 modules et une profondeur totale de 44 mm, ce disjoncteur modulaire s’intègre facilement dans les tableaux de répartition lorsque l’optimisation de place est importante. Son indice de protection IP20 correspond à un usage en enveloppe adaptée, et sa conception convient au montage encastré ou en coffret selon l’organisation du chantier. Ce gabarit compact simplifie l’implantation sur rail dans les ensembles de protection et de distribution.

Caractéristiques électriques pensées pour les environnements courants

Ce disjoncteur fonctionne en AC sur une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV apportent un niveau de tenue cohérent pour les ensembles de distribution modulaires. Sa catégorie de surtension 3 et son degré de pollution 2 confirment son usage dans des environnements électriques courants, avec un niveau de protection adapté à une installation correctement intégrée dans son tableau.

Solution évolutive pour tableau avec accessoires complémentaires

Ce modèle accepte l’ajout de dispositifs supplémentaires, ce qui permet de faire évoluer le tableau en fonction des besoins d’exploitation ou de signalisation. Pour un installateur, c’est un point pratique lorsqu’un projet impose d’anticiper des compléments de commande ou d’auxiliaires sans remplacer l’appareil principal. Ce disjoncteur tétrapolaire D20 6 kA 400 V constitue ainsi une base technique pertinente pour les départs modulaires nécessitant protection, compacité et compatibilité avec une architecture de tableau évolutive.
