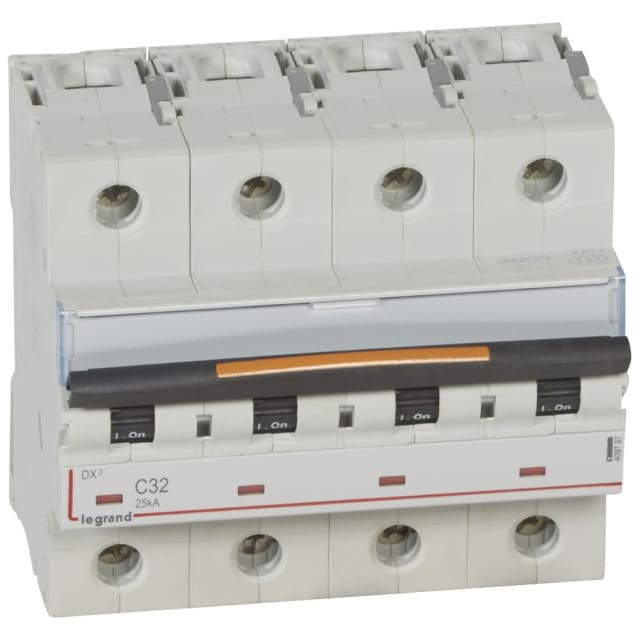

Disjoncteur tétrapolaire C32 25kA 400V DX³ 409797

Disjoncteur tétrapolaire 32 A pour protection des départs triphasés avec neutre

Ce disjoncteur tétrapolaire de courbe C est conçu pour la protection des circuits en 400 V AC nécessitant la coupure simultanée des 4 pôles. Avec son calibre de 32 A, il convient parfaitement aux départs triphasés avec neutre dans les tableaux de distribution, pour des applications où la continuité d’exploitation doit s’accompagner d’une protection nette contre les surcharges et les courts-circuits.

Pouvoir de coupure 25 kA pour installations à forte exigence

Son pouvoir de coupure de 25 kA à 400 V constitue un atout majeur pour les environnements où le niveau de court-circuit présumé impose un appareil de protection renforcé. Ce niveau de performance permet de l’intégrer dans des tableaux électriques tertiaires, industriels ou techniques, lorsque le choix d’un disjoncteur modulaire standard ne suffit pas. La classe de limitation énergétique 3 participe également à une meilleure maîtrise des effets thermiques et dynamiques en cas de défaut.

Courbe C adaptée aux usages les plus courants en distribution

La courbe de déclenchement C rend ce modèle particulièrement adapté à la protection de lignes alimentant des charges courantes avec pointes d’appel modérées, comme certains équipements techniques, moteurs de faible puissance, auxiliaires, circuits mixtes ou départs de distribution. Elle offre un bon équilibre entre protection des conducteurs et tolérance aux appels de courant au démarrage.

Format 6 modules pour intégration en coffret et tableau modulaire

Avec une largeur de 6 modules, ce disjoncteur DX³ s’intègre facilement dans les enveloppes modulaires et tableaux de répartition où la place doit être gérée avec précision. Sa profondeur totale de 47 mm facilite l’implantation dans de nombreux coffrets. La configuration tétrapolaire avec neutre raccordable permet de répondre aux besoins des installations nécessitant une coupure omnipolaire claire et structurée.

Raccordement souple pour différents types de conducteurs

Ce modèle accepte des conducteurs monofilaire de 1,5 à 50 mm² ainsi que des conducteurs multifilaires de 1,5 à 35 mm². Cette plage de raccordement apporte une vraie souplesse au moment du câblage, que ce soit en création de tableau, en extension d’installation ou en remplacement sur départ existant. Pour l’installateur, cela facilite l’adaptation aux sections réellement présentes sur site sans compromis sur la cohérence du montage.

Caractéristiques électriques pensées pour une exploitation maîtrisée

Le disjoncteur fonctionne en courant alternatif 50 à 60 Hz, avec une tension assignée de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Ces caractéristiques soutiennent son usage dans des ensembles de distribution où la tenue électrique de l’appareillage est un critère important. Sa puissance dissipée de 3,1 W aide également à anticiper le comportement thermique dans les tableaux fortement équipés.

Conçu pour les environnements techniques et l’évolutivité du tableau

Sa plage de fonctionnement de -25 à 70 °C permet une utilisation dans des conditions d’exploitation variées. Son indice de protection IP20 correspond à un montage en tableau ou coffret adapté. Le disjoncteur accepte en outre l’ajout de dispositifs supplémentaires, ce qui facilite l’évolution de l’installation selon les besoins de signalisation, de commande ou d’auxiliaires associés à la gamme DX³.

Un choix pertinent pour les tableaux de protection et de distribution

Ce disjoncteur modulaire 4P C32 25 kA s’adresse aux professionnels recherchant une protection tétrapolaire compacte, puissante et bien adaptée aux départs de distribution en 400 V. Son association entre calibre 32 A, courbe C, fort pouvoir de coupure et format modulaire en fait une solution cohérente pour les tableaux électriques où la sélectivité, l’encombrement et le niveau de protection doivent être pris en compte dès la conception.
