Disjoncteur différentiel compact 4 pôles pour protection de puissance

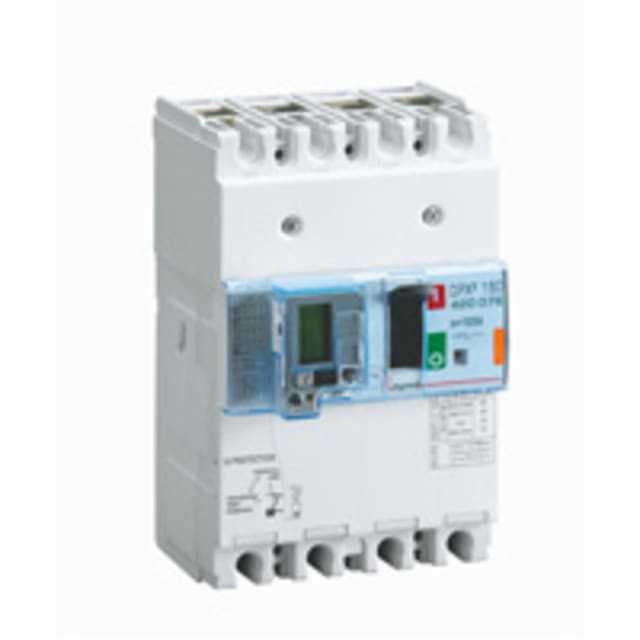

Le DPX³ 160 4P 125A 25kA est un disjoncteur différentiel magnétothermique conçu pour la protection et la coupure de circuits de distribution nécessitant un calibre élevé. Sa configuration 4 pôles permet la protection des installations triphasées avec neutre, tandis que son calibre de 125 A répond aux besoins des tableaux de répartition, armoires électriques et départs de puissance où une protection complète contre les surcharges, les courts-circuits et les défauts d’isolement est recherchée.

Pouvoir de coupure 25 kA et déclenchement magnétothermique intégré

Ce modèle dispose d’un pouvoir de coupure de 25 kA, adapté aux environnements où le niveau de courant de défaut impose une protection robuste en tête ou en départ d’installation. Son unité de protection magnétothermique intégrée combine une protection contre les surcharges avec une zone de réglage de 100 à 125 A et un déclenchement de court-circuit calibré à 1250 A. Cette association permet de mieux ajuster la protection au circuit alimenté tout en conservant une réponse rapide en cas de défaut important.

Fonction différentielle intégrée pour une protection renforcée des départs

La fonction différentielle intégrée apporte une protection complémentaire particulièrement utile sur les lignes où la détection des courants de fuite à la terre fait partie du niveau de sécurité attendu. Ce disjoncteur différentiel DPX³ 160 réunit ainsi dans un seul appareil la coupure, la protection magnétique et thermique ainsi que la surveillance des défauts d’isolement, ce qui simplifie l’intégration dans le tableau et limite la multiplication des appareils en façade.

Format DPX³ 160 adapté aux tableaux et coffrets de distribution

Issu de la série DPX³ 160, cet appareil à encastrer en technique fixe est pensé pour une intégration propre dans les ensembles de distribution. Le raccordement principal par vis en face avant facilite le câblage et les opérations de maintenance. Sa compatibilité avec un montage sur profilé chapeau, indiquée comme possible et adaptée, apporte davantage de souplesse lors de l’implantation selon la configuration du coffret ou de l’armoire.

Commande frontale claire et signalisation utile à l’exploitation

La commande par manette en face avant permet une lecture immédiate de l’état de l’appareil et une manœuvre simple lors des opérations de mise en service ou d’isolement. Ce disjoncteur est également équipé d’un dispositif de signalisation de déclenchement, utile pour identifier rapidement un événement de protection. La présence d’un contact auxiliaire ouvreur et d’un contact inverseur facilite en complément le report d’état ou l’intégration à une logique de signalisation technique.

Déclencheur à sous-tension intégré et options d’évolution

Le déclencheur à sous-tension intégré renforce les possibilités de commande et de sécurité de l’installation, notamment dans les schémas où l’ouverture automatique doit être assurée en cas de chute de tension. Pour les projets plus évolutifs, ce modèle peut également recevoir un entraînement moteur en option, ce qui permet d’envisager une motorisation de la commande sans changer d’appareil de base.

Plage d’utilisation étendue et caractéristiques techniques essentielles

Ce disjoncteur différentiel 4P fonctionne sur une tension assignée de 220 à 690 V et présente un indice de protection IP30. Il est livré comme appareil complet avec unité de protection intégrée, avec raccordements disposés à l’avant pour une implantation rationnelle dans les tableaux. Pour l’installateur comme pour le bureau d’études, il constitue une solution précise lorsque le besoin porte sur un disjoncteur compact différentiel 125 A, 4 pôles, avec pouvoir de coupure 25 kA dans l’univers de la distribution électrique.
