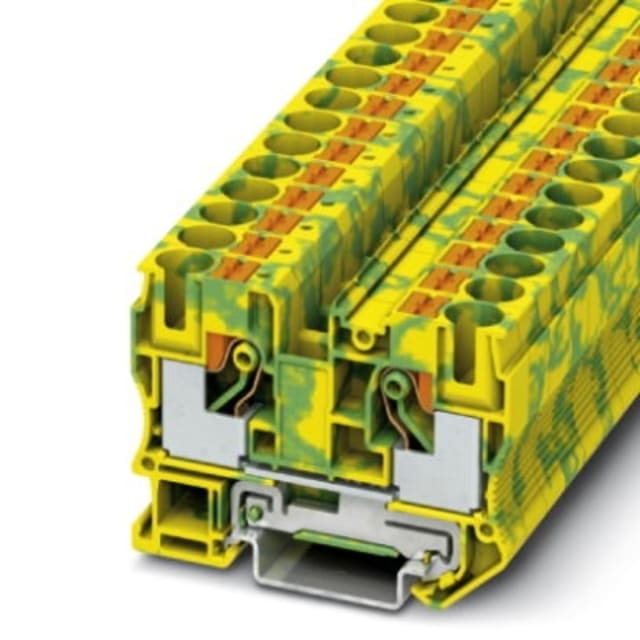

Bloc de jonction de terre Push-in 0,5-16 mm² 3212131

Bloc de jonction de terre Push-in pour raccordement rapide sur rail DIN

Ce bloc de jonction de terre Push-in est conçu pour la mise à la terre simple et directe des conducteurs de protection dans les armoires, coffrets et ensembles de distribution. Son principe de connexion par insertion directe facilite le câblage des conducteurs compatibles tout en apportant une mise à la terre propre, rapide et bien organisée sur rail DIN 35 mm. Sa configuration à 1 étage avec 2 points de connexion convient parfaitement aux applications de raccordement PE en installation électrique industrielle ou tertiaire.

Plage de sections adaptée aux conducteurs rigides et souples

Ce bornier de terre accepte une large plage de sections, de 0,5 à 16 mm² pour les conducteurs monofiliaires et multifilaires. Pour les conducteurs à brins fins avec ou sans gaine, la plage de raccordement va de 0,5 à 10 mm². Cette polyvalence permet de traiter aussi bien les départs de protection de faible section que les liaisons de terre de section plus importante, avec une implantation cohérente dans le bornier de l’armoire.

Connexion Push-in pensée pour gagner du temps au câblage

La technologie Push-in permet l’insertion directe des conducteurs adaptés, ce qui simplifie les opérations de montage et réduit les manipulations au moment du câblage. Ce type de raccordement est particulièrement apprécié dans les tableaux et coffrets où la rapidité d’exécution, la lisibilité des connexions et la compacité de l’ensemble sont essentielles. Le raccordement frontal facilite en plus l’accès dans les espaces restreints et améliore le confort de travail lors de l’assemblage ou de la maintenance.

Fonction de mise à la terre directe par contact avec le rail

En tant que bloc de jonction pour conducteur de protection, ce modèle est destiné à établir la liaison au potentiel de terre via son montage sur rail DIN. Ce principe permet d’obtenir une mise à la terre directe sans ajout de câblage supplémentaire entre la borne et le rail, ce qui contribue à une implantation plus nette et à une distribution du PE plus rationnelle dans l’enveloppe électrique. C’est une solution particulièrement pertinente lorsque l’on recherche un repérage immédiat des connexions de terre dans le bornier.

Format compact pour coffrets et armoires bien structurés

Avec une largeur de 10,2 mm, une hauteur de 67,7 mm et une profondeur de 49,5 mm, ce bornier de terre combine capacité de raccordement et encombrement maîtrisé. Son format aide à optimiser la place disponible sur le rail tout en conservant une bonne accessibilité aux conducteurs. Sa couleur vert/jaune permet une identification visuelle immédiate de la fonction de protection, un point important pour accélérer le repérage lors du câblage, du contrôle ou des interventions ultérieures.

Utilisation en environnement technique avec large tenue en température

Ce bloc de jonction de terre est prévu pour une température de service étendue de -60 à 110 °C. Cette amplitude le rend adapté aux environnements techniques exposés à des contraintes thermiques marquées, que ce soit dans des équipements de process, des machines, des ensembles de distribution ou des installations intégrées en ambiance variable. Pour les intégrateurs et tableautiers, cette donnée constitue un critère utile lors du choix d’un bornier PE destiné à rester cohérent avec les exigences globales de l’installation.

Solution claire pour organiser les conducteurs de protection

Ce modèle constitue un choix pertinent pour structurer un bornier de terre de façon lisible et homogène. Sa section nominale de 10 mm² en fait une solution bien positionnée pour de nombreuses architectures de câblage, tandis que la présence de 2 connexions sur un seul étage facilite la distribution des conducteurs de protection sans complexifier le montage. La plaque de fermeture nécessaire devra être prévue dans la composition de l’ensemble afin d’obtenir une finition de bornier complète et adaptée à une installation soignée.
