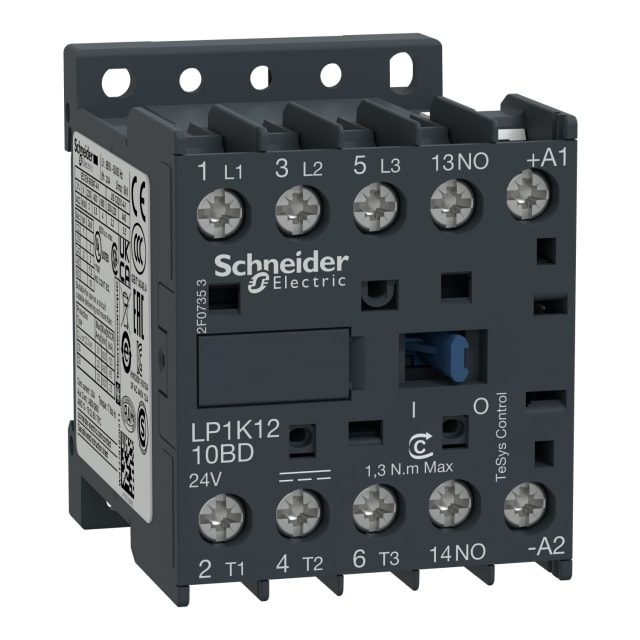

Contacteur TeSys LP1-K 3P 12 A bobine 24 V CC LP1K1210BD

Contacteur TeSys K 3 pôles pour commande de moteurs et charges résistives

Ce contacteur TeSys LP1-K 3P 12 A à bobine 24 V CC est conçu pour les fonctions de commande dans les installations électriques nécessitant une commutation nette et précise. Il convient aussi bien au pilotage de moteurs qu’aux charges résistives, avec une configuration à 3 pôles principaux à fermeture. Son calibre de 12 A en AC-3 en fait une solution adaptée aux circuits de puissance compacts où l’encombrement maîtrisé et la cohérence de câblage sont essentiels.

Bobine 24 V courant continu pour intégration en circuit de commande DC

La bobine de commande en 24 V CC répond aux besoins des armoires et équipements utilisant une alimentation de commande en courant continu. Ce choix facilite l’intégration dans de nombreux schémas d’automatisme, de pilotage machine ou de distribution technique. Pour l’installateur, cela permet de sélectionner un contacteur cohérent avec les architectures de commande basse tension déjà en place, sans ambiguïté sur le type de tension à utiliser.

Pouvoir de commutation adapté aux usages courants en AC-3 et AC-1

Ce modèle supporte un courant de service de 12 A en AC-3 à 400 V, ce qui correspond aux applications de commande moteur les plus courantes dans cette plage. En AC-1, il atteint 20 A, ce qui le rend également pertinent pour la commutation de charges résistives. Sa puissance de service en AC-3 atteint 5,5 kW à 400/440 V, avec une valeur de 2,2 kW en AC-4 à 400 V, ce qui permet de bien cibler son usage selon le type de démarrage et le niveau de sollicitation attendu.

Configuration 3 NO avec 1 contact auxiliaire à fermeture

Le contacteur dispose de 3 contacts principaux normalement ouverts et d’un contact auxiliaire 1 NO intégré. Cette configuration est particulièrement utile pour les montages de commande classiques, par exemple pour le maintien, le retour d’état ou l’interverrouillage fonctionnel selon le schéma retenu. La présence de l’auxiliaire intégré évite souvent d’ajouter immédiatement un bloc complémentaire sur les applications simples, ce qui simplifie la réalisation du câblage.

Raccordement à vis pour un câblage clair et maîtrisé

Le raccordement principal s’effectue par bornes à vis, un choix apprécié pour les montages nécessitant un serrage direct et lisible dans les coffrets et tableaux électriques. Ce type de connexion convient bien aux opérations d’installation, de remplacement ou de maintenance, notamment lorsque l’on recherche une continuité avec des appareillages déjà câblés selon la même logique. Il permet aussi une lecture plus immédiate des points de raccordement lors des interventions.

Format compact pour tableaux et ensembles de commande peu encombrants

Avec des dimensions de 45 mm de large, 58 mm de haut et 57 mm de profondeur, ce contacteur TeSys K se prête aux intégrations où chaque millimètre compte. Son gabarit compact aide à optimiser l’espace disponible dans un coffret de commande, un ensemble de distribution ou une armoire technique. C’est un point important pour conserver une implantation propre, aérée et cohérente, en particulier lorsque plusieurs fonctions doivent cohabiter dans un volume réduit.

Un choix pertinent pour les besoins de commande électrique précis

Ce contacteur 3P 12 A à bobine 24 V CC s’adresse aux professionnels et acheteurs techniques qui recherchent un appareillage clairement dimensionné pour la commande de circuits moteur ou de charges résistives. La combinaison TeSys K, 3 pôles, 1 auxiliaire NO, commande en courant continu et bornes à vis permet d’identifier rapidement la bonne version pour un projet, une maintenance ciblée ou un remplacement à l’identique, tout en limitant les risques d’erreur entre variantes proches.
