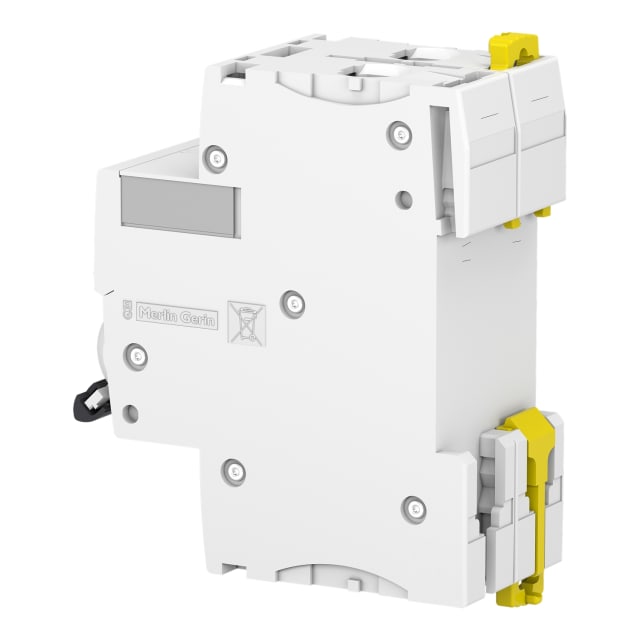

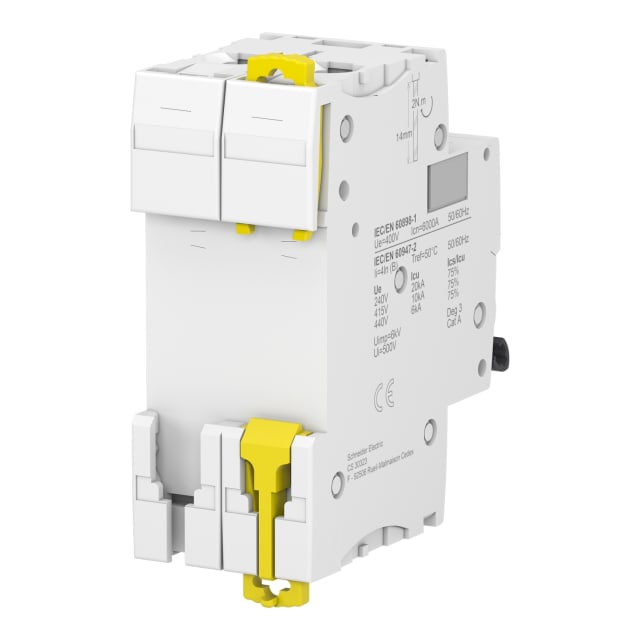

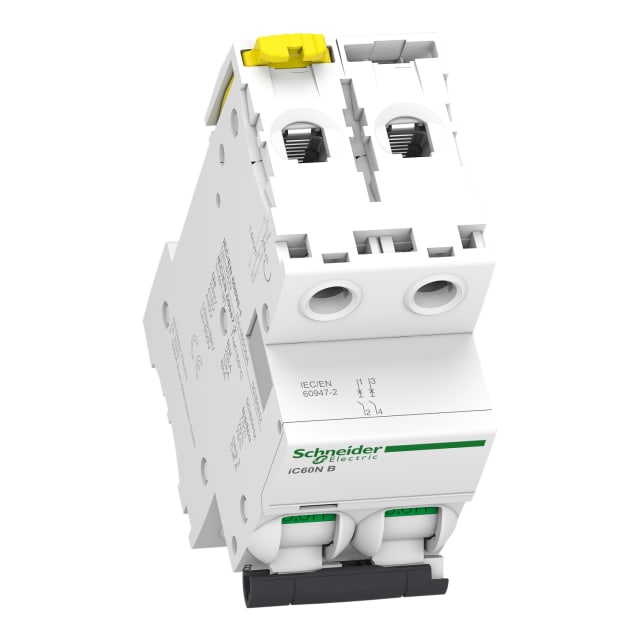

Disjoncteur miniature 2P 10A courbe B A9F78210

Disjoncteur miniature bipolaire 10A pour la protection des circuits

Ce disjoncteur miniature 2P 10A courbe B de la gamme Acti9 iC60N est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits. Avec ses 2 pôles protégés, il coupe simultanément les deux conducteurs du circuit concerné, ce qui en fait une solution adaptée aux tableaux de distribution nécessitant une protection bipolaire compacte, lisible et facile à intégrer.

Courbe B 10A : une réponse adaptée aux circuits à faible appel de courant

Avec un calibre de 10 A et une courbe de déclenchement B, ce disjoncteur modulaire convient particulièrement aux circuits dont les pointes de courant au démarrage restent modérées. Il s’intègre naturellement dans des installations où la précision du déclenchement et la protection des lignes sont importantes, tout en conservant un bon niveau de sélectivité dans le tableau électrique.

Pouvoir de coupure élevé pour une protection modulaire performante

Ce modèle offre un pouvoir de coupure de 6 kA selon EN 60898 à 230 V et 400 V, ainsi qu’un pouvoir de coupure Icu pouvant atteindre 20 kA à 230 V et 10 kA à 400 V selon IEC 60947-2. Ces caractéristiques permettent son usage dans des environnements où la tenue aux défauts doit être clairement maîtrisée. Sa classe de limitation énergétique 3 contribue également à réduire les effets du courant de court-circuit sur les équipements placés en aval.

Format 2 modules pour une intégration simple dans le tableau

Avec une largeur de 2 unités de division, ce disjoncteur bipolaire s’installe facilement dans les coffrets et tableaux modulaires lorsque l’optimisation de l’encombrement est recherchée. Son format compact permet d’organiser plus efficacement la distribution, sans compromis sur la fonction de protection. Il s’adresse aussi bien aux montages neufs qu’aux remplacements dans des ensembles existants compatibles.

Caractéristiques électriques adaptées aux installations AC/DC

Ce disjoncteur 2P 10A accepte une tension de dimensionnement de 400 V et fonctionne en AC/DC sur une plage de fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV renforcent son intérêt dans les tableaux soumis à des contraintes électriques exigeantes. La catégorie de surtension 4 et le degré de pollution 3 apportent des repères utiles pour les installations techniques et les environnements de distribution.

Raccordement pratique et compatibilité avec les accessoires de la gamme

Le raccordement accepte des conducteurs monofilaires de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui facilite son adaptation à de nombreuses configurations de câblage. Ce modèle permet également l’ajout de dispositifs supplémentaires, un atout appréciable pour faire évoluer le tableau selon les besoins d’exploitation, de signalisation ou de commande associés à la gamme modulaire.

Conçu pour les environnements techniques et la maintenance du tableau

Ce disjoncteur modulaire présente un indice de protection IP20 et fonctionne dans une large plage de température ambiante, de -35 à 70 °C. Sa puissance dissipée de 2,3 W et sa profondeur totale de 44,5 mm aident à mieux anticiper son intégration dans l’enveloppe et la gestion thermique du tableau. C’est un choix pertinent pour les professionnels recherchant un disjoncteur miniature bipolaire 10A précis, compact et adapté aux exigences courantes de protection et de distribution électrique.
