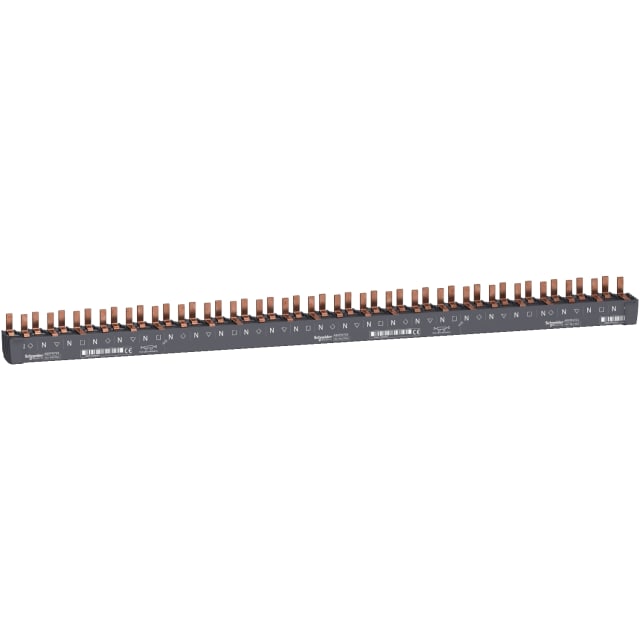

Peigne électrique bas 3P+N 24 modules 80A A9XPH724

Peigne électrique bas 3P+N 24 modules 80A pour alimentation de rangée modulaire

Ce peigne électrique bas 3P+N 24 modules 80A de la gamme Acti9 Comb Busbars est conçu pour distribuer l’alimentation sur une rangée d’appareillages modulaires avec conducteur de neutre. Sa configuration 3 phases + neutre sur 24 modules permet d’assurer un pontage propre et régulier sur les tableaux de distribution où la lisibilité du câblage et la continuité d’alimentation sont essentielles. Sa conception en peigne bas facilite l’intégration dans les ensembles modulaires adaptés à ce type de raccordement.

Configuration 3P+N équilibrée avec pas de 9 mm

Avec ses 4 pôles et son pas de 9 mm, ce peigne de liaison convient aux montages nécessitant une répartition ordonnée des trois phases et du neutre. Il est prévu pour des appareils compatibles avec conducteur N et permet d’alimenter jusqu’à 8 appareils sur la rangée. Ce format 24 modules correspond aux implantations compactes où l’on recherche une distribution homogène sans multiplication des ponts de câblage manuels.

Raccordement par goupille pour appareillage modulaire compatible

L’exécution du raccordement électrique par goupille oriente ce peigne vers les appareillages acceptant ce type de connexion. Ce point est déterminant pour obtenir un montage net, rapide à positionner et cohérent dans le tableau. Le raccordement par dents rigides permet également de mieux structurer la distribution entre les appareils alignés, tout en limitant l’encombrement visuel généré par des liaisons filaires multiples.

Intensité nominale 80 A et section 16 mm² pour la distribution interne

Ce modèle est donné pour un courant permanent de 80 A avec une section de 16 mm². Il répond ainsi aux besoins de pontage dans les tableaux où plusieurs modules doivent être alimentés depuis une même arrivée, dans le respect des caractéristiques prévues pour ce peigne. Sa tension maximale de service atteint 400 V et sa tension de choc de mesure est de 6 kV, des valeurs adaptées aux environnements de distribution modulaire où la cohérence entre protections, appareillage et accessoires de raccordement est primordiale.

Format 432 mm découpable pour une adaptation plus souple du tableau

Avec une longueur de 432 mm, ce peigne électrique peut couvrir une rangée importante tout en restant découpable à taille voulue. Cette caractéristique est particulièrement utile pour ajuster précisément le nombre de points de connexion à la composition réelle du tableau. Elle permet d’optimiser l’intégration sur chantier ou en atelier, sans imposer une longueur fixe inutilement encombrante lorsque la rangée comporte moins d’appareils que la capacité maximale du peigne.

Peigne isolé pour une finition plus propre dans le coffret

Sa conception isolée contribue à une présentation plus nette de la distribution dans le coffret. En pratique, cela aide à conserver une implantation claire entre les modules, les arrivées et les départs, ce qui simplifie la lecture de l’ensemble lors de l’installation ou des interventions ultérieures. La finition blanche du corps du peigne renforce également la cohérence visuelle dans les tableaux modulaires de la gamme concernée.

Accessoire adapté aux tableaux Acti9 et aux montages soignés

Ce peigne de pontage s’intègre dans une logique d’équipement de tableau avec accessoires de distribution dédiés. Pour l’installateur comme pour le tableautier, il représente une solution intéressante lorsqu’il faut alimenter plusieurs modules 3P+N de manière régulière, sans recourir à des liaisons individuelles plus longues à préparer. Dans un ensemble Acti9, il contribue à obtenir une distribution compacte, structurée et adaptée aux appareillages modulaires prévus pour une alimentation par peigne bas.
