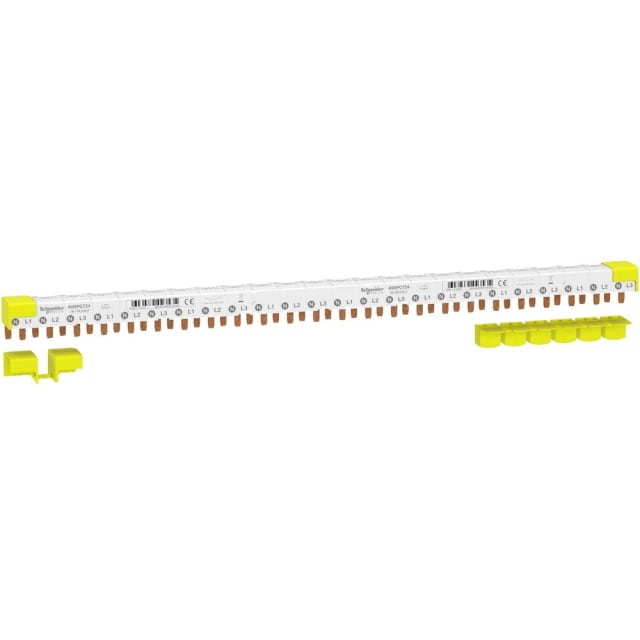

Peigne d’alimentation 3P+N 24 modules 80A A9XPC724

Peigne d’alimentation 3P+N pour distribution modulaire sur 24 modules

Ce peigne d’alimentation 3P+N 24 modules 80A est conçu pour assurer une distribution propre et directe de l’alimentation sur un ensemble d’appareils modulaires. Son format 24 modules permet d’alimenter jusqu’à 8 appareils en configuration triphasée + neutre, avec une implantation régulière et lisible dans le tableau. Il convient particulièrement aux montages où l’on recherche un câblage homogène, plus rapide à mettre en place et plus structuré qu’un pontage filaire classique.

Configuration 3 phases + neutre avec pas de 9 mm

La conception 3P+N avec valeur de partage de 9 mm répond aux besoins des ensembles modulaires associés à un conducteur neutre. Le repérage des pôles et la géométrie du peigne facilitent l’alignement sur les appareillages compatibles, tout en conservant une distribution équilibrée sur les départs. Ce format est adapté aux disjoncteurs et protections modulaires prévus pour une alimentation par peigne à goupilles, dans les tableaux de répartition où la compacité et la clarté du raccordement sont essentielles.

Raccordement par goupilles pour un montage net et rationnel

Grâce à son exécution de raccordement électrique par goupille, ce peigne de la série Acti9 Comb Busbars s’intègre dans les installations recherchant une alimentation commune rapide à déployer. Ce principe limite la multiplication des conducteurs entre appareils et aide à obtenir une rangée plus ordonnée. Pour l’installateur, cela signifie un gain de temps au montage, une meilleure lisibilité du tableau et une organisation plus cohérente des protections sur rail.

Calibre 80 A et tension d’emploi 400 V pour les tableaux de distribution

Avec un courant permanent assigné de 80 A et une tension maximale de service de 400 V, ce peigne d’alimentation est dimensionné pour les ensembles de distribution modulaire nécessitant une alimentation commune en triphasé + neutre. Sa tension de choc de mesure de 4 kV complète son positionnement pour les environnements de tableau où la tenue électrique doit rester adaptée aux contraintes habituelles des protections modulaires. Ces caractéristiques en font un accessoire pertinent pour structurer l’alimentation de plusieurs départs dans un coffret ou un tableau électrique.

Peigne isolé, découpable et livré pour une adaptation plus souple

Ce modèle est isolé, ce qui participe à une intégration plus sécurisée dans le tableau et à une manipulation mieux maîtrisée lors de la mise en place. Sa longueur de 491 mm couvre 24 modules, tout en restant découpable à la taille voulue pour s’adapter à la composition réelle de la rangée. Cette possibilité est appréciable lorsque le nombre d’appareils diffère légèrement du format standard ou lorsqu’il faut ajuster le peigne au plus juste dans un coffret. Les embouts cache-dents associés permettent une finition plus propre en extrémité.

Adapté aux appareils avec neutre, sans usage pour commutateur auxiliaire

Ce peigne est prévu pour des appareils équipés d’un conducteur N, ce qui le rend particulièrement pertinent pour les ensembles modulaires nécessitant la distribution simultanée des trois phases et du neutre. En revanche, il n’est pas destiné aux appareils équipés d’un commutateur auxiliaire, ce point étant important pour valider la compatibilité avant commande. Pour un tableau bien préparé, cette distinction permet d’éviter les erreurs de sélection et de choisir un accessoire de pontage réellement cohérent avec les protections en place.

Une solution pertinente pour tableaux Schneider Electric et appareillage modulaire compatible

Ce peigne d’alimentation 3P+N 24 modules 80A s’intègre naturellement dans les configurations de tableaux modulaires utilisant des appareils compatibles avec l’alimentation par peigne Schneider Electric de la gamme Acti9. Il constitue une solution efficace pour distribuer l’énergie sur plusieurs modules avec davantage de régularité, tout en améliorant l’encombrement, la lisibilité et l’organisation générale du câblage. Pour les professionnels comme pour les monteurs exigeants, c’est un accessoire de distribution particulièrement adapté aux rangées triphasées nécessitant une alimentation commune nette et bien dimensionnée.
