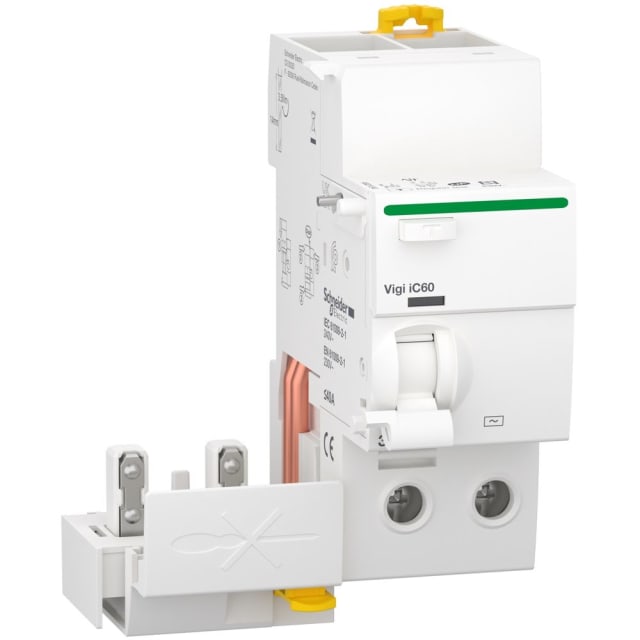

Bloc différentiel Vigi iC60 2P 40A 30mA type AC A9Q11240

Bloc différentiel additif 2P pour disjoncteur Acti9 iC60

Le bloc différentiel Vigi iC60 2P 40A 30mA type AC est un module additif conçu pour être associé à un disjoncteur de la gamme Acti9 iC60 afin de constituer une protection différentielle complète. Sa configuration 2 pôles le destine aux circuits monophasés, avec une intensité nominale de 40 A. Ce format additif permet d’intégrer la fonction différentielle directement au niveau du disjoncteur compatible, dans un ensemble cohérent et propre à installer dans le tableau électrique.

Protection des personnes par détection différentielle 30 mA

Avec une sensibilité de 30 mA, ce bloc différentiel est adapté à la protection des personnes contre les défauts d’isolement. Son déclenchement instantané, sans temporisation réglable, permet une coupure rapide en cas de courant de fuite détecté. Le type AC est prévu pour la détection des défauts différentiels sur courants alternatifs sinusoïdaux, ce qui en fait une solution adaptée aux circuits usuels ne nécessitant pas un type A.

Calibrage 40 A pour une intégration cohérente dans vos protections

Son courant nominal de 40 A permet de l’associer à des montages où cette intensité est requise, tout en conservant une protection différentielle de 30 mA. Ce positionnement en fait un choix pertinent pour des circuits où l’on recherche une protection modulaire précise, sans surdimensionnement inutile. En environnement de tableau, cette combinaison facilite la lisibilité de l’installation et la cohérence des protections en aval.

Compatibilité avec la gamme Acti9 iC60 pour un montage net et rationnel

Issu de la série Acti9 iC60, ce bloc différentiel est pensé pour fonctionner avec les disjoncteurs compatibles de la même famille. Cette compatibilité de gamme simplifie le montage, favorise un alignement propre dans le coffret et aide à conserver une architecture homogène sur le rail DIN. Pour l’installateur comme pour l’exploitant, cela limite les approximations au moment du choix des appareillages et facilite l’identification du bon ensemble de protection.

Caractéristiques de raccordement adaptées au tableau électrique

Ce modèle accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui offre une plage de raccordement pratique pour de nombreuses configurations de câblage. Le fonctionnement en 230 à 240 V, à une fréquence de 50/60 Hz, répond aux besoins des installations courantes. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV participent à une intégration maîtrisée dans les ensembles de protection et de distribution.

Déclenchement instantané et comportement clairement défini

Ce bloc différentiel dispose d’un temps de retard maximal de 0 ms, sans réglage de temporisation ni réglage du courant de fuite. Il convient donc aux applications où l’on recherche un fonctionnement direct, lisible et sans paramétrage. Sa résistance aux courants de choc de 0,25 kA complète son profil pour les usages standards de protection différentielle modulaire, avec une puissance dissipée limitée à 1,5 W.

Format conçu pour l’environnement du coffret

Avec un indice de protection IP20, ce bloc est destiné à être installé dans un tableau ou un coffret assurant la protection adaptée de l’ensemble. Il fonctionne dans une plage de température ambiante de -5 à 60 °C et présente un degré de pollution 3, ce qui correspond aux contraintes habituelles rencontrées dans les ensembles électriques correctement intégrés. Pour un achat sans confusion, ce bloc différentiel Vigi iC60 se distingue par sa version 2P, 40 A, 30 mA, type AC, spécifiquement dédiée à l’ajout d’une fonction différentielle sur un disjoncteur compatible de la gamme.
