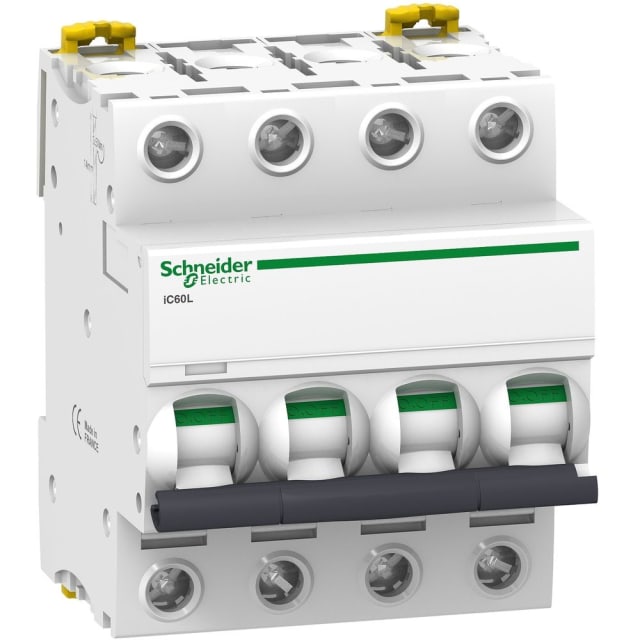

Disjoncteur miniature 4P 4A courbe K iC60L A9F95404

Disjoncteur miniature 4P 4A courbe K pour la protection des départs sensibles

Ce disjoncteur miniature 4 pôles 4 A courbe K de la gamme Acti9 iC60L est conçu pour assurer la protection contre les surcharges et les courts-circuits sur des circuits tétrapolaires. Sa courbe K le rend particulièrement adaptée aux départs présentant un courant d’appel plus marqué qu’un circuit standard, tout en conservant une protection modulaire précise. Il convient aux tableaux de distribution où l’on recherche un appareil compact, lisible et cohérent avec une architecture de protection exigeante.

Configuration 4 pôles protégés pour réseaux triphasés sans neutre protégé

Avec 4 pôles au total et 4 pôles protégés, ce modèle permet une coupure simultanée de l’ensemble des conducteurs concernés. L’absence de neutre dédié à la connexion confirme son positionnement sur des schémas où les quatre voies sont protégées de façon homogène. Cette configuration est pertinente pour certaines distributions triphasées ou applications techniques nécessitant une protection complète des pôles dans un encombrement modulaire maîtrisé.

Pouvoir de coupure élevé pour environnements à forte contrainte

Ce disjoncteur iC60L se distingue par une capacité de coupure élevée, avec un pouvoir de coupure assigné de 15 kA selon EN 60898 à 230 V et 400 V, ainsi qu’un Icu pouvant atteindre 100 kA selon IEC 60947-2 à 230 V et 400 V. Ce niveau de performance le destine aux installations où le niveau de court-circuit présumé impose un appareil de protection dimensionné avec rigueur. Il constitue ainsi une solution adaptée aux tableaux où la tenue aux défauts doit être prise en compte dès la conception.

Courbe K et calibre 4 A pour circuits techniques à faible intensité

Le calibre 4 A permet de protéger des circuits de faible intensité avec précision, tandis que la courbe de déclenchement K répond aux besoins d’usages comportant des appels de courant plus importants au démarrage. Cela en fait un choix pertinent pour certaines charges techniques, de commande ou d’alimentation spécifique, lorsque la courbe standard ne suffit pas. L’objectif est de limiter les déclenchements inadaptés tout en maintenant le niveau de protection attendu contre les défauts.

Format modulaire pour intégration propre dans le tableau électrique

Avec une largeur de 4 modules et une conception prévue pour montage sur rail DIN, ce disjoncteur s’intègre facilement dans les coffrets et tableaux de distribution. Son format favorise une implantation ordonnée, en particulier dans les ensembles modulaires où la lisibilité et l’optimisation de l’espace sont importantes. Le raccordement accepte des conducteurs monofilares de 1 à 25 mm² et multibrins de 1 à 16 mm², ce qui apporte de la souplesse au moment du câblage.

Compatibilité électrique étendue en AC/DC et tenue d’isolement renforcée

Ce modèle fonctionne en AC/DC avec une tension de dimensionnement de 400 V et une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV renforcent son adéquation aux installations où la continuité de service et la maîtrise des contraintes électriques sont essentielles. Sa catégorie de surtension IV et son degré de pollution 3 en font un appareil destiné à des environnements de distribution nécessitant un niveau de protection cohérent avec les exigences du tableau.

Sécurité d’exploitation et maintenance facilitée dans la gamme Acti9 iC60L

La gamme Acti9 iC60L est reconnue pour ses fonctions pratiques d’exploitation, avec indicateur de déclenchement pour repérer plus rapidement le circuit concerné et repère visuel d’ouverture physique des contacts pour sécuriser les opérations en aval. Ce disjoncteur bénéficie également d’une classe de limitation énergétique 3, utile pour réduire les effets du défaut sur les circuits protégés. Pour le professionnel comme pour l’intégrateur de tableau, cela se traduit par une lecture plus claire de l’état de l’appareil et une maintenance plus fluide.

Un choix pertinent pour tableaux de protection et distribution électrique

Ce disjoncteur quadripolaire 4 A courbe K trouve naturellement sa place dans les applications de protection et de distribution électrique nécessitant un appareil modulaire à fort pouvoir de coupure, faible calibre et comportement de déclenchement adapté aux charges à appel de courant. Il répond aux besoins des armoires et tableaux où la sélectivité fonctionnelle, la compacité et la cohérence technique du matériel installé priment dans le choix des protections.
