Disjoncteur tétrapolaire 20A courbe C A9F94420

Disjoncteur tétrapolaire 20A courbe C pour la protection des départs triphasés

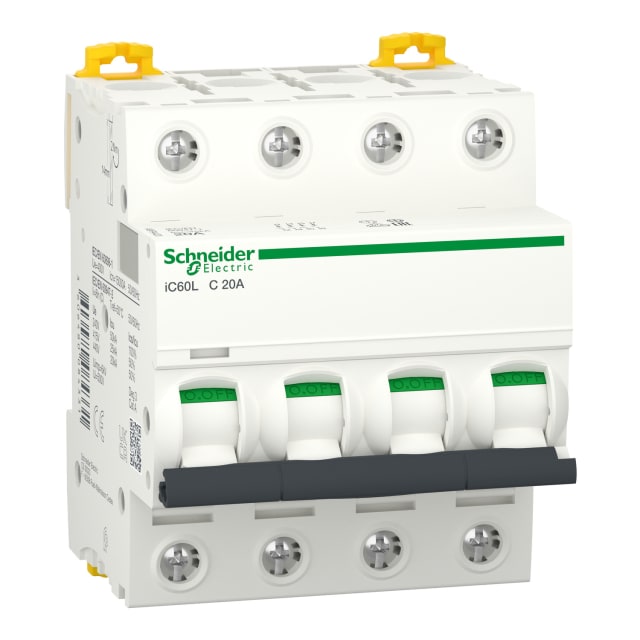

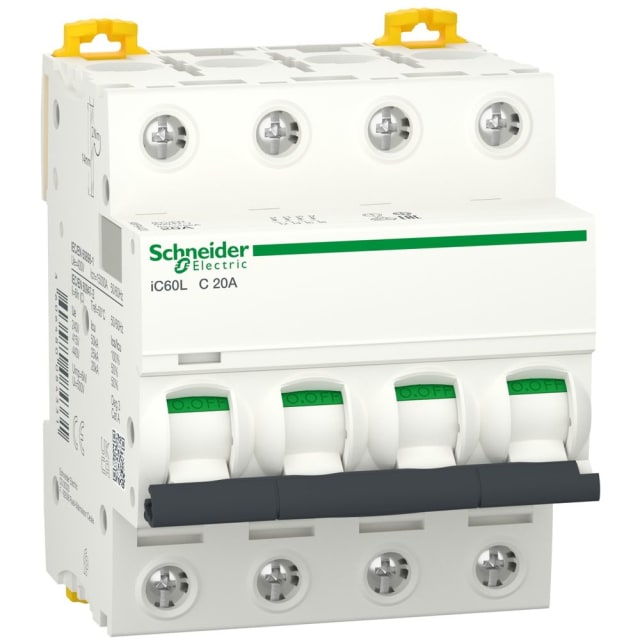

Ce disjoncteur tétrapolaire 20A courbe C Acti9 iC60L est conçu pour protéger efficacement les circuits contre les surcharges et les courts-circuits sur les installations triphasées avec quatre pôles protégés. Son calibre 20 A convient aux départs de distribution, aux circuits de puissance modérée et aux tableaux nécessitant une coupure simultanée des quatre conducteurs. La courbe C le rend particulièrement adaptée aux usages courants avec appels de courant modérés, tout en conservant une protection précise du circuit.

Pouvoir de coupure élevé pour tableaux exigeants

Ce modèle se distingue par un pouvoir de coupure dimensionné pour des environnements où le niveau de court-circuit disponible peut être important. Il atteint 15 kA selon EN 60898 à 230 V et 400 V, ainsi que 25 kA selon IEC 60947-2 à 400 V et jusqu’à 50 kA à 230 V selon cette même logique de normalisation. Cette configuration permet son intégration dans des tableaux de protection et de distribution où la tenue au court-circuit constitue un critère de choix essentiel.

Configuration 4 pôles protégés sans neutre raccordé

Avec 4 pôles au total et 4 pôles protégés, ce disjoncteur assure une protection homogène sur l’ensemble des conducteurs concernés. L’absence de neutre à connexion en fait une solution cohérente pour les schémas où les quatre voies doivent être protégées de manière identique. Cette architecture est recherchée dans de nombreuses applications de distribution modulaire, lorsque la sélectivité et la cohérence de coupure sur chaque pôle sont prioritaires.

Format modulaire pratique pour rail DIN

Ce disjoncteur s’intègre dans les tableaux modulaires sur rail DIN avec un encombrement de 4 modules. Ce format facilite son implantation dans les coffrets et armoires lorsque l’optimisation de l’espace est importante. Sa profondeur totale de 44,5 mm favorise une intégration nette dans les ensembles de protection et de distribution, y compris lorsque plusieurs appareillages doivent cohabiter sur la même rangée.

Sécurité d’exploitation et maintenance plus lisible

La gamme Acti9 iC60L est appréciée pour ses fonctions de visualisation utiles en intervention. L’indication de défaut permet de repérer plus rapidement le circuit concerné, tandis que l’indication d’ouverture physique des contacts apporte une lecture claire de l’état de l’appareil lors des opérations de maintenance en aval. Pour l’installateur comme pour l’exploitant, cela contribue à rendre les interventions plus fluides et le diagnostic plus immédiat dans le tableau électrique.

Caractéristiques électriques adaptées aux installations AC/DC

Ce disjoncteur fonctionne en AC/DC, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa fréquence de service 50 à 60 Hz couvre les besoins usuels en distribution. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer en cas de défaut, ce qui constitue un point important pour la protection des équipements placés en aval.

Raccordement souple et usage en environnement technique

Le raccordement accepte des conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui laisse une bonne latitude pour l’intégration dans différents tableaux. Son indice de protection IP20, son degré de pollution 3 et sa catégorie de surtension 4 correspondent à une utilisation en enveloppe adaptée. Il supporte en outre une large plage de température de fonctionnement de -35 à 70 °C, ce qui facilite son emploi dans des environnements techniques variés.

Une solution Acti9 iC60L pensée pour les protections modulaires évolutives

Ce disjoncteur 4P 20A courbe C peut recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer le tableau selon les besoins d’exploitation, de signalisation ou de fonctions associées. Pour une installation modulaire recherchant une protection quadripolaire compacte, un niveau de coupure élevé et une intégration cohérente dans l’univers Acti9 iC60L, il constitue un choix précis et pertinent pour les professionnels du matériel électrique.
