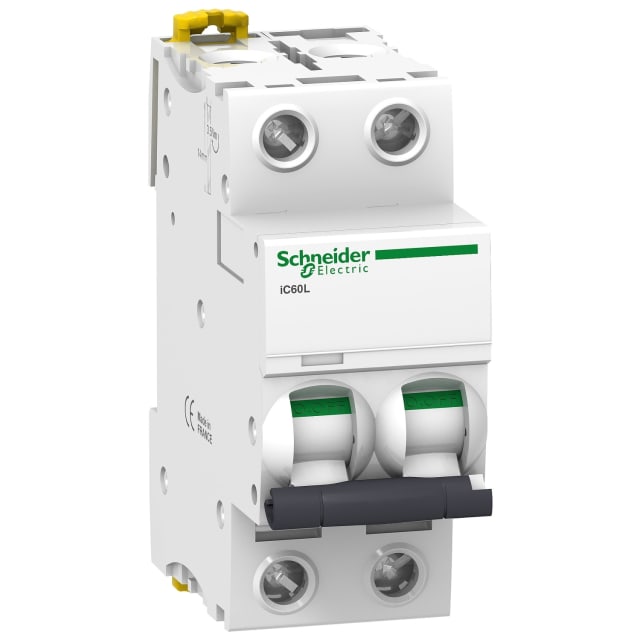

Disjoncteur miniature 2P 20A courbe C A9F94220

Disjoncteur miniature 2P 20A courbe C pour la protection des circuits

Ce disjoncteur miniature bipolaire 20 A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les tableaux électriques. En version 2 pôles avec 2 pôles protégés, il convient aux installations où la coupure simultanée des deux conducteurs protégés est recherchée. Son format modulaire permet une intégration simple dans les coffrets et armoires sur rail DIN, avec un encombrement de 2 modules.

Pouvoir de coupure élevé pour les environnements exigeants

Appartenant à la série Acti9 iC60L, ce modèle se distingue par un pouvoir de coupure important adapté aux installations nécessitant un niveau de protection renforcé. Il offre un pouvoir de coupure assigné de 15 kA selon EN 60898 à 230 V et à 400 V, ainsi qu’un Icu de 25 kA à 400 V et 50 kA à 230 V selon IEC 60947-2. Ce positionnement en fait un choix pertinent pour les tableaux de distribution où la tenue aux défauts doit être maîtrisée sans compromis sur la sélectivité et la continuité d’exploitation.

Calibre 20 A et courbe C : un choix adapté aux usages courants

Avec un courant nominal de 20 A, ce disjoncteur modulaire est adapté à la protection de circuits alimentant des charges courantes avec appel de courant modéré. La courbe C permet d’absorber les pointes de démarrage habituelles de nombreux équipements tout en conservant une protection efficace contre les défauts. Ce profil de déclenchement est particulièrement recherché pour les circuits combinant usage standard et présence ponctuelle de charges à démarrage plus marqué.

Protection bipolaire complète et compatibilité tableau

Ce disjoncteur 2P protège les 2 pôles et fonctionne en AC/DC, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension IV et son degré de pollution 3 soutiennent son intégration dans des ensembles de distribution électrique exigeants. Son indice de protection IP20 répond aux besoins d’un montage en tableau, tandis que la possibilité d’ajouter des dispositifs supplémentaires facilite l’évolution de l’appareillage selon l’architecture de l’installation.

Raccordement pratique et mise en oeuvre en coffret

Le raccordement accepte des conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui apporte de la souplesse au moment du câblage. Sa largeur de 2 unités de division simplifie l’implantation dans le tableau, notamment lorsque l’optimisation de l’espace est importante. Ce modèle ne prévoit pas de conducteur neutre à connexion dédiée, ce qui aide à bien l’identifier lors du choix de la bonne protection selon le schéma de distribution retenu.

Conçu pour durer dans des conditions d’exploitation étendues

Ce disjoncteur miniature est prévu pour fonctionner dans une large plage de température ambiante, de -35 à 70 °C, ce qui permet son utilisation dans des environnements techniques variés. Sa puissance dissipée de 2,4 W reste maîtrisée pour une intégration cohérente dans les tableaux. La classe de limitation énergétique 3 contribue à réduire les contraintes subies par les circuits en aval lors d’un défaut, ce qui participe à une meilleure protection globale de l’installation.

Un appareil modulaire pertinent pour la distribution électrique

Pour un projet de tableau électrique neuf, une rénovation ou un remplacement à l’identique, ce disjoncteur miniature 2P 20A courbe C constitue une solution claire pour protéger efficacement une ligne bipolaire avec un haut niveau de coupure. Son positionnement dans la gamme Acti9 iC60L, son calibre 20 A, sa courbe C et sa conception modulaire en font un appareil particulièrement adapté aux professionnels et aux installateurs recherchant une protection précise, compacte et cohérente avec les exigences des ensembles de distribution modernes.
