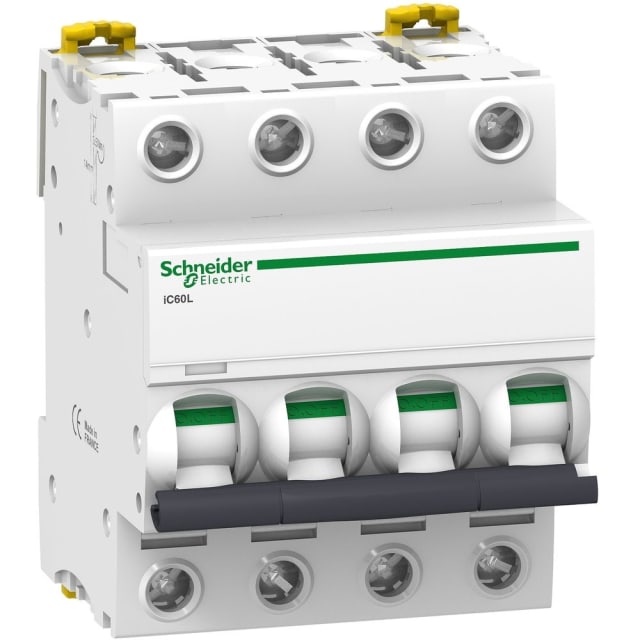

Disjoncteur miniature 4P 63A courbe C A9F94463

Disjoncteur miniature 4P 63A courbe C pour la protection des circuits triphasés

Ce disjoncteur miniature 4P 63A courbe C de la gamme Acti9 iC60L est conçu pour assurer la protection des installations contre les surcharges et les courts-circuits sur quatre pôles protégés. Il convient particulièrement aux tableaux électriques nécessitant une coupure tétrapolaire complète, avec une intensité nominale de 63 A et une tension de dimensionnement de 400 V. Sa courbe C le rend adapté aux circuits présentant des appels de courant modérés au démarrage, comme de nombreux départs de distribution, équipements techniques et usages tertiaires ou industriels.

Pouvoir de coupure élevé pour les installations exigeantes

Avec un pouvoir de coupure assigné de 15 kA selon EN 60898 à 230 V et 400 V, ainsi que 15 kA selon IEC 60947-2 à 400 V, ce modèle répond aux besoins des environnements où le niveau de court-circuit présumé impose une protection modulaire renforcée. Cette capacité en fait un choix pertinent pour les tableaux où la sélectivité, la continuité d’exploitation et le bon dimensionnement des protections sont des critères importants.

Courbe C 63 A : un calibrage adapté aux départs de puissance

Le calibre 63 A permet de protéger efficacement des lignes de puissance ou des départs alimentant plusieurs charges, tandis que la courbe de déclenchement C apporte un bon compromis entre protection des conducteurs et tolérance aux pointes de courant transitoires. Ce type de déclenchement est couramment retenu pour les circuits avec moteurs de faible à moyenne inertie, alimentations techniques, armoires de distribution et équipements électriques nécessitant un comportement stable au démarrage.

Format modulaire pratique pour intégration en tableau

Ce disjoncteur quadripolaire adopte un format modulaire de 4 unités de division, facilitant son implantation dans les coffrets et tableaux de distribution. Il est prévu pour un montage sur rail DIN et s’intègre facilement dans une architecture modulaire standard. Son encombrement maîtrisé aide à optimiser l’espace disponible dans le tableau tout en conservant une protection tétrapolaire complète sur l’ensemble des conducteurs protégés.

Raccordement souple et compatibilité avec les sections courantes

Ce modèle accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui couvre un large éventail de configurations de câblage en distribution électrique. Cette plage de raccordement simplifie l’adaptation aux sections usuelles rencontrées en armoire, en tableau divisionnaire ou en protection de départ. L’absence de neutre dédié à la connexion confirme ici une architecture à quatre pôles protégés pensée pour des usages spécifiques en distribution quadripolaire.

Conçu pour les contraintes électriques et environnementales du tableau

Sa tension d’isolement Ui de 500 V, sa tenue aux chocs Uimp de 6 kV, sa catégorie de surtension 4 et son degré de pollution 3 lui permettent de répondre aux contraintes électriques rencontrées dans des ensembles de distribution modernes. Son indice de protection IP20 le destine à une installation à l’intérieur d’un coffret ou d’une enveloppe adaptée. Il fonctionne sur réseaux AC/DC en 50 à 60 Hz et supporte une plage de température ambiante étendue de -35 à 70 °C, utile pour les environnements techniques plus contraignants.

Une solution modulaire pensée pour la maintenance et l’évolution du tableau

Ce disjoncteur de la série Acti9 iC60L peut recevoir des dispositifs supplémentaires, ce qui facilite l’évolution de l’installation selon les besoins du tableau électrique. Cette possibilité est intéressante pour ajouter des fonctions auxiliaires de signalisation ou de commande dans une logique de maintenance, de supervision ou d’exploitation plus avancée. Pour un intégrateur, un tableautier ou un installateur, c’est un avantage concret lorsqu’il faut prévoir une protection modulaire évolutive sans changer l’appareil principal.
