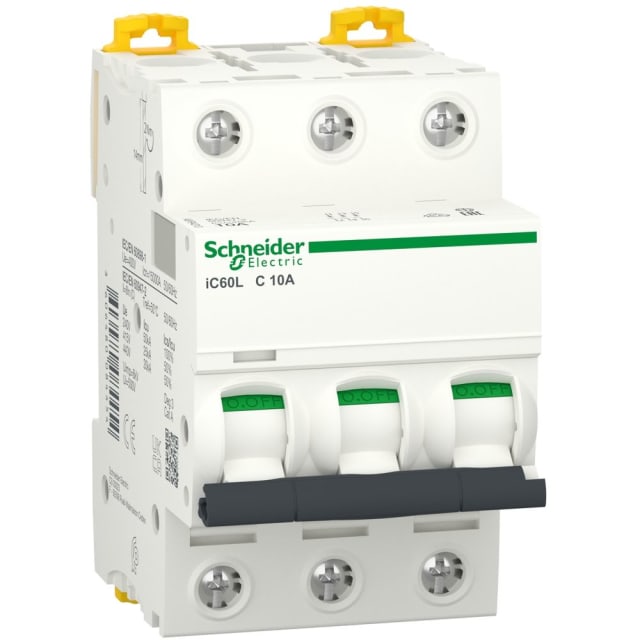

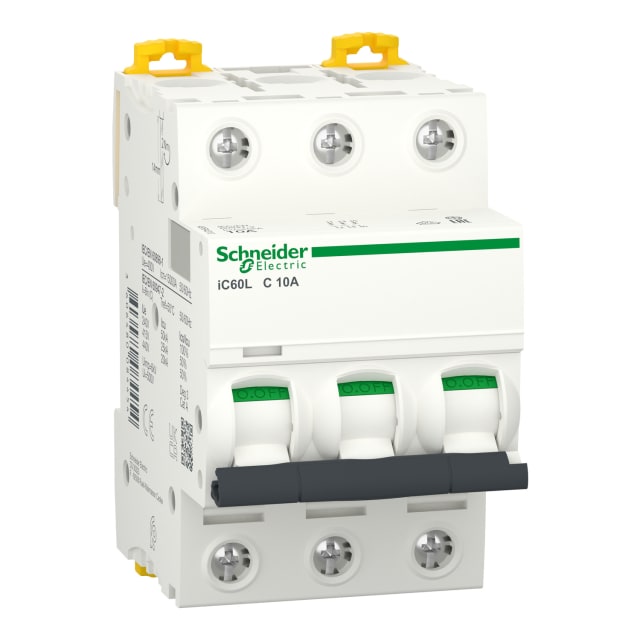

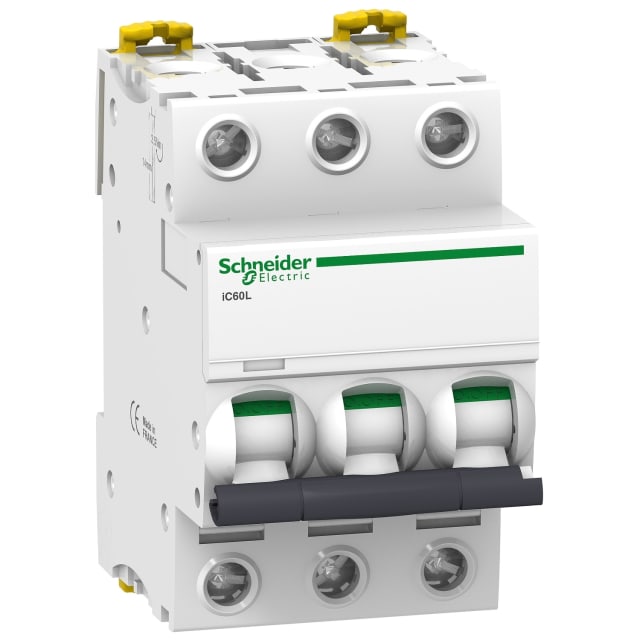

Disjoncteur tripolaire 10A courbe C iC60L A9F94310

Disjoncteur tripolaire 10A courbe C pour protection de départs triphasés

Ce disjoncteur tripolaire 10A courbe C de la gamme Acti9 iC60L est conçu pour la protection des circuits triphasés contre les surcharges et les courts-circuits. Avec ses 3 pôles protégés, il convient aux départs de distribution où une coupure simultanée des trois phases est recherchée. Son calibre 10 A permet de sécuriser des lignes dédiées à des équipements ou sous-ensembles électriques nécessitant une protection précise et stable en tableau.

Pouvoir de coupure élevé pour tableaux exigeants

Ce modèle se distingue par un pouvoir de coupure de 15 kA selon EN 60898 à 400 V, complété par un pouvoir de coupure Icu atteignant 25 kA selon IEC 60947-2 à 400 V et 50 kA à 230 V. Ce niveau de performance en fait une solution adaptée aux installations où le niveau de courant de défaut potentiel impose une protection modulaire renforcée. La classe de limitation énergétique 3 contribue également à réduire les contraintes thermiques et électrodynamiques transmises au circuit en aval lors d’un défaut.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C est particulièrement indiquée pour les circuits présentant des pointes de courant au démarrage, tout en conservant une protection efficace des conducteurs. Elle convient bien à de nombreux usages en distribution électrique, notamment lorsque les charges raccordées ne relèvent pas d’une simple protection très sensible de type courbe B. Le déclenchement thermique-magnétique assure une réponse cohérente à la fois sur les surcharges progressives et sur les courts-circuits francs.

Format modulaire pratique pour intégration sur rail DIN

Ce disjoncteur 3P s’intègre facilement dans les coffrets et tableaux grâce à son montage sur rail DIN. Son encombrement de 6 pas de 9 mm, soit 54 mm de largeur, facilite l’organisation des rangées et le repérage des départs. Sa hauteur de 85 mm et sa profondeur de 78,5 mm permettent une implantation cohérente dans les enveloppes modulaires courantes. Il est également compatible avec les accessoires et dispositifs additionnels prévus pour cette famille, ce qui simplifie l’évolution d’un tableau.

Raccordement souple pour conducteurs rigides ou souples

Le raccordement accepte des conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui offre une bonne flexibilité lors du câblage. Cette plage de section permet aussi bien le départ de petits circuits que l’intégration dans des distributions plus structurées. En tableau, cela apporte un vrai confort de mise en œuvre pour l’électricien, notamment lorsque plusieurs types de conducteurs doivent cohabiter selon l’architecture de l’installation.

Fonctions visuelles utiles pour l’exploitation et la maintenance

Ce disjoncteur intègre des fonctions de signalisation appréciées lors des interventions. L’indicateur de déclenchement permet d’identifier plus rapidement le circuit concerné en cas de défaut, ce qui facilite le diagnostic. La présence d’une indication de position des contacts apporte aussi une lecture plus immédiate de l’état de l’appareil. Pour l’exploitation en tableau, ces éléments améliorent la lisibilité et limitent les pertes de temps lors des opérations de contrôle ou de remise en service.

Caractéristiques d’isolement et tenue adaptées à l’environnement du tableau

Avec une tension d’isolement Ui de 500 V, une tenue aux chocs Uimp de 6 kV, une catégorie de surtension IV et un degré de pollution 3, ce disjoncteur modulaire répond aux contraintes électriques rencontrées dans les ensembles de distribution. Son indice de protection IP20 convient à une intégration en coffret ou armoire, et sa plage de fonctionnement de -35 à 70 °C permet une utilisation dans des environnements techniques variés. Le type de tension AC/DC apporte en complément une polyvalence utile selon l’architecture du circuit à protéger.
