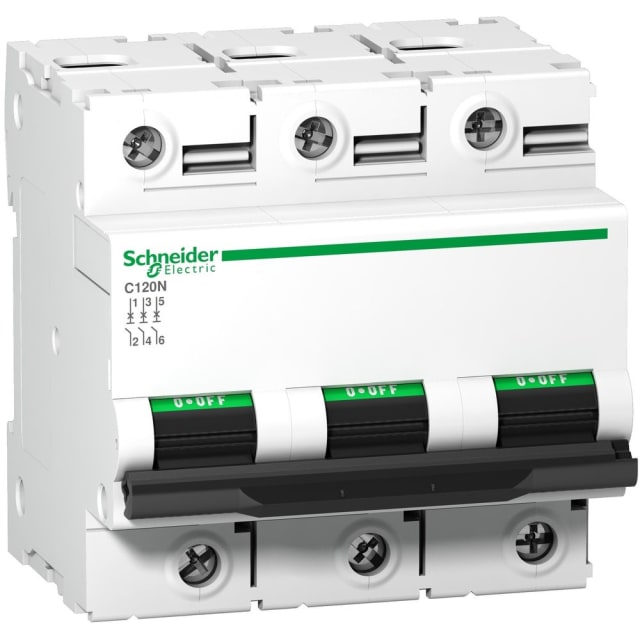

Disjoncteur modulaire 3P 80A courbe C 10kA A9N18365

Disjoncteur modulaire tripolaire 80 A pour la protection des départs triphasés

Ce disjoncteur modulaire 3P 80A courbe C de la gamme Acti9 C120N est conçu pour protéger efficacement les circuits triphasés contre les surcharges et les courts-circuits. Avec ses 3 pôles protégés et son calibre de 80 A, il convient aux tableaux de distribution où l’on recherche une protection nette, adaptée aux lignes de puissance, aux équipements triphasés et aux départs techniques en courant alternatif.

Courbe C adaptée aux usages courants et aux charges avec appel de courant modéré

La courbe de déclenchement C permet de couvrir un large spectre d’applications en environnement tertiaire, résidentiel évolué ou petit industriel. Elle est particulièrement indiquée pour les circuits susceptibles de présenter un courant d’appel modéré au démarrage, comme certains moteurs, équipements techniques, lignes d’alimentation générales ou ensembles de distribution. Ce positionnement en fait un choix pertinent lorsque la protection doit rester sélective tout en évitant les déclenchements intempestifs sur des usages standards.

Pouvoir de coupure 10 kA pour une intégration dans des tableaux exigeants

Ce modèle offre un pouvoir de coupure de 10 kA selon EN 60898 à 230 V et 400 V, ainsi qu’un Icu de 10 kA à 400 V selon IEC 60947-2. Ce niveau de coupure permet son intégration dans des installations où le niveau de contrainte électrique demande un disjoncteur modulaire capable d’absorber un défaut important sans compromettre la protection du circuit. Sa classe de limitation énergétique 3 participe également à une meilleure maîtrise des effets du court-circuit sur l’installation en aval.

Format modulaire pratique pour rail DIN et tableau électrique

Prévu pour un montage modulaire, ce disjoncteur s’installe sur rail DIN dans les coffrets et tableaux de distribution. Sa largeur de 4,5 modules facilite son implantation dans les enveloppes où l’espace doit être optimisé sans renoncer à un calibre élevé en tripolaire. Il peut également recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer la protection ou d’ajouter des fonctions complémentaires selon la configuration du tableau.

Raccordement souple pour conducteurs rigides ou souples

Ce disjoncteur accepte des sections de conducteurs monofilaire de 1,5 à 50 mm² et multifilaire de 1 à 35 mm². Cette plage de raccordement apporte une vraie souplesse sur chantier comme en rénovation d’armoire, que l’on travaille sur des alimentations de puissance, des barres de répartition ou des départs câblés en conducteurs souples. L’absence de neutre raccordable confirme qu’il s’agit bien d’un appareil tripolaire destiné à la coupure et à la protection des trois phases.

Tenue électrique adaptée aux environnements techniques

Conçu pour une tension de dimensionnement de 400 V en AC, ce disjoncteur dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension 4 et son degré de pollution 3 en font une solution adaptée aux environnements de distribution électrique où la robustesse d’isolement et la tenue aux perturbations transitoires sont des critères importants. Il fonctionne sur une fréquence de 50 à 60 Hz.

Utilisation en tableau avec protection des personnes et des matériels

Avec un indice de protection IP20 sur l’appareillage, ce disjoncteur est destiné à être intégré dans une enveloppe ou un tableau approprié. Il contribue à la protection des matériels alimentés en coupant le circuit en cas de surcharge ou de court-circuit, tout en s’intégrant dans une logique de distribution claire et lisible. Pour l’installateur, c’est un appareil adapté aux départs triphasés nécessitant un calibre élevé, une coupure franche et une lecture immédiate de la fonction de protection.

Un choix pertinent pour les installations triphasées de forte intensité

Grâce à son calibre 80 A, sa courbe C, son pouvoir de coupure 10 kA et sa compatibilité avec les accessoires de la gamme Acti9 C120N, ce disjoncteur modulaire tripolaire répond aux besoins des tableaux de protection et de distribution électrique qui demandent une solution compacte et technique. Il convient particulièrement aux applications où la continuité d’exploitation passe par un appareillage modulaire bien dimensionné, capable d’accompagner des charges triphasées soutenues dans des conditions d’exploitation étendues de -25 à +70 °C.
