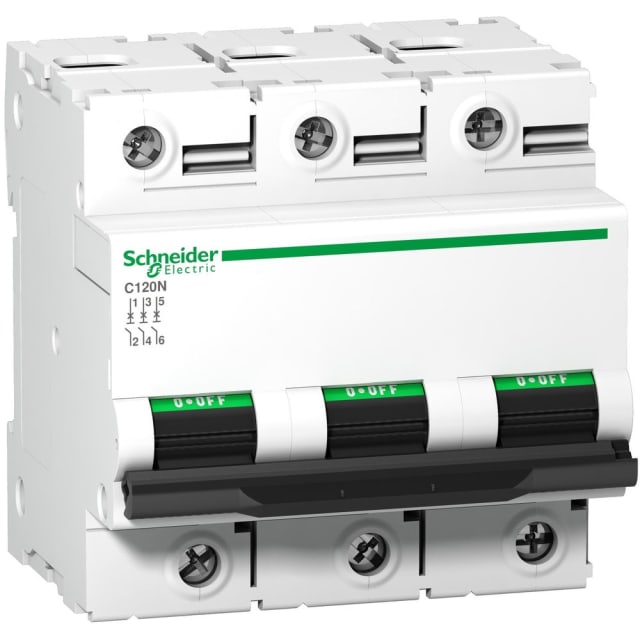

Disjoncteur modulaire triphasé 125A courbe C 10kA A9N18369

Disjoncteur modulaire triphasé 125A pour la protection des départs de forte intensité

Ce disjoncteur modulaire triphasé 125A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur des installations en courant alternatif. En version 3 pôles protégés, il convient aux départs triphasés ne nécessitant pas de neutre associé. Son calibre élevé de 125 A le destine aux tableaux de distribution, aux armoires électriques et aux applications techniques demandant une protection modulaire compacte sur rail DIN.

Pouvoir de coupure 10 kA et courbe C pour les usages courants en distribution

Avec un pouvoir de coupure de 10 kA selon EN 60898 à 230 V et 400 V, ce disjoncteur apporte un niveau de protection adapté aux environnements où le niveau de court-circuit exige une réponse nette et dimensionnée. Sa courbe de déclenchement C est particulièrement indiquée pour les circuits présentant des appels de courant modérés au démarrage, comme certains équipements de distribution, moteurs de faible inertie ou charges mixtes. Ce profil de déclenchement aide à limiter les coupures intempestives tout en conservant la fonction de protection attendue.

Format modulaire 3P pratique pour tableau et coffret

Issu de la série Acti9 C120, ce disjoncteur tripolaire s’intègre dans les ensembles de protection et de distribution électrique avec une implantation pensée pour le rail DIN. Sa largeur de 4,5 modules facilite son positionnement dans les coffrets lorsque la densité d’appareillage doit être maîtrisée. L’appareil est prévu pour une tension de dimensionnement de 400 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV, ce qui en fait une solution cohérente pour les ensembles basse tension exposés aux contraintes d’exploitation classiques.

Raccordement souple et sectionnable pour une installation propre

Ce modèle accepte des conducteurs monofiliaires de 1,5 à 50 mm² et des conducteurs multifilaires de 1 à 35 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, aussi bien en création qu’en remplacement dans une armoire existante. L’absence de neutre raccordable confirme son usage sur trois phases uniquement, avec une lecture claire de la fonction de protection dès la préparation du tableau.

Conçu pour les environnements techniques exigeants

Ce disjoncteur modulaire 125A fonctionne sur une plage de température ambiante de -25 à +70 °C, ce qui permet son intégration dans de nombreux environnements techniques. Sa catégorie de surtension IV et son degré de pollution 3 correspondent aux contraintes rencontrées dans les ensembles de distribution et les installations où la robustesse électrique de l’appareillage est un critère de choix. La classe de limitation énergétique 3 constitue également un point important pour réduire l’énergie laissée passer en cas de défaut.

Protection, commande et isolement dans un seul appareil

Au-delà de la seule coupure sur défaut, ce disjoncteur remplit aussi une fonction de commande et d’isolement du circuit. Il permet donc de réunir dans un seul appareil la protection des lignes, la manœuvre et la séparation de l’aval pour les opérations d’intervention. Cette configuration est particulièrement pertinente dans les tableaux où la lisibilité, le gain de place et la simplicité de maintenance priment sur les solutions plus encombrantes.

Compatible avec des dispositifs additionnels pour faire évoluer le tableau

La possibilité d’ajouter des dispositifs supplémentaires est un atout pour les intégrateurs et tableautiers qui souhaitent faire évoluer la protection en fonction des besoins du chantier ou de l’exploitation. Cette compatibilité permet d’envisager une architecture plus fonctionnelle du tableau sans changer l’appareil principal, ce qui facilite les adaptations futures et la cohérence de l’ensemble modulaire.

Un choix pertinent pour les tableaux de distribution triphasés

Ce disjoncteur modulaire triphasé 125A courbe C 10kA répond aux besoins des installations recherchant un appareil 3P à fort calibre, capable de protéger efficacement un départ triphasé dans un encombrement modulaire maîtrisé. Il s’adresse aussi bien aux professionnels du câblage qu’aux responsables de maintenance souhaitant sélectionner un disjoncteur Acti9 C120 adapté aux circuits de distribution, avec des caractéristiques techniques claires et une intégration simple dans le tableau électrique.
