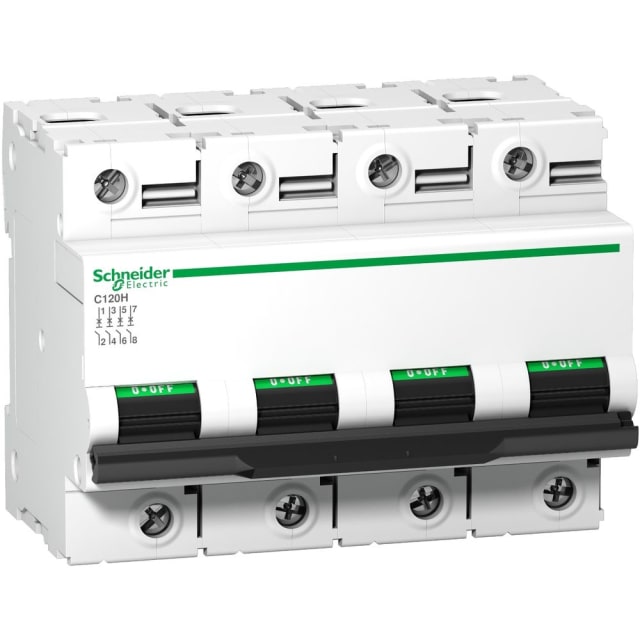

Disjoncteur modulaire 4P 80A courbe C 15kA A9N18479

Disjoncteur modulaire 4P 80A conçu pour la protection des départs triphasés avec neutre

Ce disjoncteur modulaire 4P 80A courbe C de la gamme Acti9 C120H est pensé pour la protection des circuits de distribution en courant alternatif jusqu’à 400 V. Avec ses 4 pôles protégés, il convient aux installations triphasées avec neutre lorsque l’on recherche une coupure simultanée et une protection homogène sur l’ensemble des conducteurs actifs. Son calibre 80 A le destine aux départs de puissance, tableaux tertiaires et environnements techniques où la continuité d’exploitation doit s’accompagner d’une protection précise contre les surcharges et les courts-circuits.

Pouvoir de coupure 15 kA pour tableaux exigeants

Son pouvoir de coupure assigné atteint 15 kA selon EN 60898 à 230 V et à 400 V, ainsi que 15 kA selon IEC 60947-2 à 400 V. Cette capacité permet d’intégrer ce disjoncteur quadripolaire dans des tableaux où le niveau de court-circuit présumé impose une protection modulaire renforcée. Pour l’installateur comme pour l’exploitant, cela se traduit par un appareil adapté aux distributions basse tension qui demandent une tenue élevée, notamment dans les bâtiments tertiaires et les applications industrielles.

Courbe C adaptée aux usages de distribution les plus courants

La courbe de déclenchement C constitue un choix pertinent pour la protection des lignes alimentant des charges usuelles avec appels de courant modérés au démarrage. Elle permet de protéger efficacement les circuits tout en limitant les déclenchements intempestifs sur des équipements tels que petits moteurs, auxiliaires techniques, circuits de commande ou départs mixtes. Ce positionnement en fait un disjoncteur modulaire 4P particulièrement intéressant lorsque l’on souhaite conserver une bonne polyvalence dans un tableau de répartition.

Format modulaire pratique pour intégration sur rail DIN

Ce modèle s’intègre facilement dans les coffrets et armoires grâce à son montage modulaire sur rail DIN. Sa largeur de 6 modules facilite l’implantation dans le tableau tout en conservant un niveau de protection élevé. La présence d’un neutre raccordable, des sections de raccordement acceptant jusqu’à 50 mm² en conducteur monofilaire et jusqu’à 35 mm² en multifilaire, ainsi que la compatibilité avec des dispositifs supplémentaires, apportent plus de souplesse lors du câblage, de l’extension ou de l’évolution du tableau.

Protection contre surcharge et court-circuit avec fonction d’isolement

Au-delà de la coupure automatique en cas de défaut, ce disjoncteur assure aussi des fonctions de commande et d’isolement du circuit. Il protège les départs contre les surintensités prolongées comme contre les défauts francs, tout en participant à la sécurisation des opérations en aval. Sa tension d’isolement Ui de 500 V, sa tenue aux chocs Uimp de 6 kV et sa catégorie de surtension IV renforcent son intérêt dans les ensembles de distribution où la robustesse électrique de l’appareillage est un critère de sélection important.

Conçu pour des conditions d’exploitation techniques étendues

Ce disjoncteur quadripolaire est prévu pour fonctionner sur réseau AC 50 à 60 Hz, avec une plage de température ambiante de service de -30 à +60 °C. Son degré de protection IP20 au niveau des bornes, son degré de pollution 3 et sa classe de limitation énergétique 3 en font un appareil adapté aux environnements de tableau bien structurés, où l’on attend à la fois compacité, maîtrise de l’énergie de défaut et bonne intégration dans une distribution électrique professionnelle.

Un choix pertinent pour tableaux tertiaires et industriels en Acti9 C120H

Dans la gamme Acti9 C120H, ce disjoncteur modulaire 4P 80A 15kA répond au besoin de protection des départs à forte intensité avec un encombrement mesuré et une lecture claire de ses caractéristiques essentielles. Il convient particulièrement aux tableaux de protections et de distribution électrique recherchant un appareil quadripolaire en courbe C, capable de combiner calibre élevé, coupure renforcée et compatibilité avec les accessoires de la gamme pour construire une solution cohérente, évolutive et propre au câblage.
