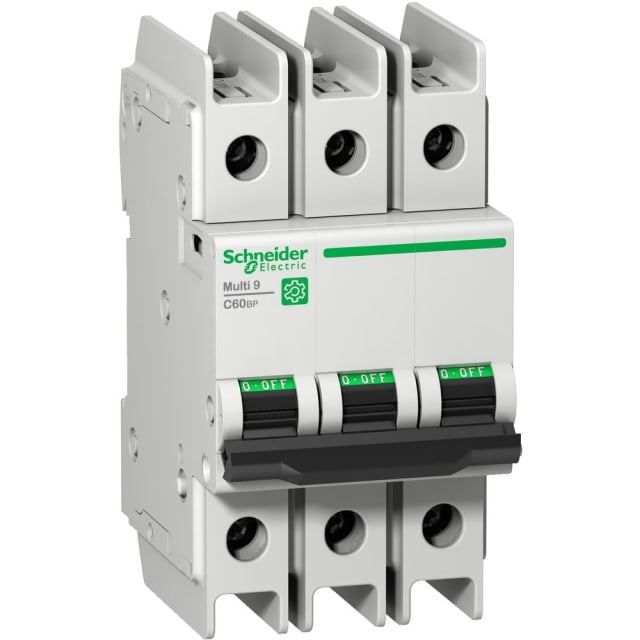

Disjoncteur tripolaire 20A courbe C 10kA M9F42320

Disjoncteur tripolaire 20A courbe C pour la protection des départs triphasés

Ce disjoncteur tripolaire 20A courbe C est conçu pour assurer la protection des circuits triphasés contre les surcharges et les courts-circuits. Avec ses 3 pôles protégés, il convient parfaitement aux tableaux de distribution, aux armoires électriques et aux applications de commande ou d’alimentation où une coupure simultanée des trois phases est recherchée. Son calibre 20 A en fait un choix adapté pour de nombreux départs de puissance modérée, en environnement tertiaire, industriel ou technique.

Pouvoir de coupure 10 kA pour tableaux et installations exigeantes

Son pouvoir de coupure assigné de 10 kA permet une intégration dans des installations où le niveau de court-circuit présumé impose une protection modulaire performante. La courbe C apporte un bon compromis pour les circuits présentant des appels de courant modérés au démarrage, comme certains équipements motorisés, auxiliaires techniques, circuits de distribution ou charges mixtes. Cette configuration aide à limiter les déclenchements intempestifs tout en conservant une protection efficace du départ concerné.

Format tripolaire modulaire facile à intégrer dans un coffret

Avec une largeur de 6 modules et une profondeur totale de 48 mm, ce disjoncteur modulaire s’intègre proprement dans un tableau électrique ou un coffret de distribution sur rail. Son format est bien adapté aux montages où l’optimisation de l’espace reste importante sans compromettre la lisibilité du câblage. Le raccordement accepte des conducteurs monofilaires de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm², ce qui facilite l’adaptation aux sections courantes rencontrées en protection de départ triphasé.

Courbe C 20A adaptée aux usages courants en distribution électrique

La courbe de déclenchement C est particulièrement pertinente pour les circuits alimentant des équipements pouvant générer un courant d’appel au démarrage supérieur à celui de charges purement résistives. Pour l’installateur, cela signifie une protection mieux adaptée aux usages polyvalents en distribution électrique, notamment lorsque le départ alimente des appareils techniques, des petits moteurs, des auxiliaires de machine ou des lignes triphasées avec comportement de charge variable.

Caractéristiques électriques pensées pour la tenue de l’installation

Ce modèle fonctionne en courant alternatif 50 à 60 Hz, avec une tension de dimensionnement de 277 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa classe de limitation énergétique 3 contribue à mieux maîtriser l’énergie laissée passer lors d’un défaut, ce qui constitue un point important pour la protection en aval. La catégorie de surtension 4 et le degré de pollution 3 renforcent son intérêt pour des environnements techniques où la tenue électrique du matériel est un critère déterminant.

Utilisation sécurisée dans le tableau avec protection IP20

Sa protection IP20 le destine à une installation à l’intérieur d’un tableau, d’un coffret ou d’une enveloppe appropriée. Il est conçu pour fonctionner dans une large plage de température ambiante de -30 à 70 °C, ce qui permet son emploi dans des conditions d’exploitation variées. La puissance dissipée de 2,2 W reste également à prendre en compte dans la conception d’un ensemble modulaire compact, notamment lorsque plusieurs protections sont regroupées dans une même enveloppe.

Une solution cohérente pour extension et composition de tableaux

Ce disjoncteur accepte l’ajout de dispositifs supplémentaires, ce qui facilite la composition d’un ensemble de protection évolutif dans un tableau modulaire. Pour les professionnels recherchant un disjoncteur tripolaire 20A courbe C 10kA de la gamme Multi 9, il représente une solution claire pour protéger un départ triphasé tout en conservant une architecture de tableau homogène, lisible et adaptée aux besoins de distribution électrique modulaire.
